01. 아키텍처

AI Defense는 Online Plane(실시간 판단)과 Offline Plane(정책 분석·개선)으로 명확히 분리된 두 평면 구조입니다.

왜 두 평면으로 나누었나

방어 시스템의 요구는 서로 충돌하는 방향을 가집니다.

요구	의미	대응
실시간성	판단이 빠르고 예측 가능해야 함	결정 로직 단순·결정론
진화 대응력	공격 패턴 변화에 정책이 따라가야 함	유연성, LLM·인간 개입

한 시스템이 둘 다 하려면 양쪽이 어정쩡해집니다. 그래서 두 평면으로 분리했습니다.

평면	역할	LLM 사용	설계 원칙
Online Plane	실시간 요청 판단	❌ 절대 호출 안 함	예측 가능성·재현성
Offline Plane	데이터 분석·정책 개선	✅ (안전장치와 함께)	진화 대응력·자동화

이 분리가 AI팀 설계 철학의 출발점입니다. 거의 모든 후속 결정이 이 원칙에서 파생됩니다.

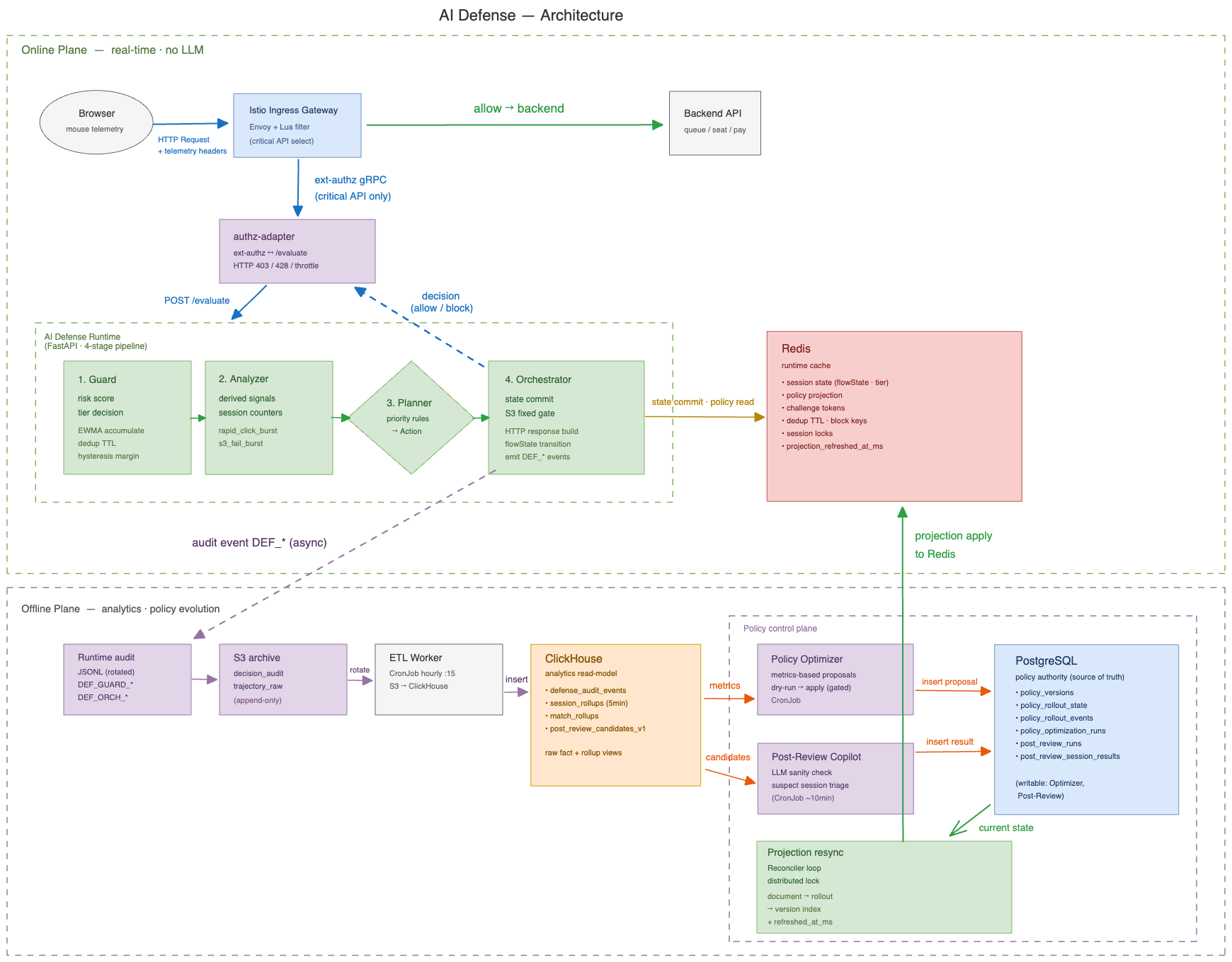

아키텍처 다이어그램

Online Plane (초록 빗금): Browser → Istio Ingress Gateway → authz-adapter → Runtime 4단 파이프라인 ↔ Redis. allow 판정 시 Envoy가 Backend로 포워딩. Offline Plane (회색 빗금): Runtime audit → S3 → ETL → ClickHouse → { Policy Optimizer · Post-Review Copilot } → PostgreSQL (정책 권위) → Projection resync → Redis 재동기화.

선 색 범례: 파랑 = 요청 경로, 금색 = Runtime ↔ Redis, 보라 = offline 분석 파이프라인, 주황 = 정책 제어 평면, 초록 = 정책 권위 → 서빙 동기화.

주요 컴포넌트

Online Plane 컴포넌트

컴포넌트	역할
Envoy + Istio	서비스 메시 게이트웨이. Lua filter로 중요 API 선별
인증·방어 어댑터	ext-authz 요청 ↔ AI Defense 평가 요청 변환
AI Defense 런타임	4단 파이프라인 (Guard→Analyzer→Planner→Orchestrator)
Redis	세션 상태, 차단 상태, 중복 제거, 챌린지 토큰, 정책 캐시

Offline Plane 컴포넌트

컴포넌트	역할
S3 아카이브	런타임 감사 로그의 영구 아카이브
ETL 처리기	S3 로그 → ClickHouse 적재
ClickHouse	분석 저장소 (raw fact + rollup view)
정책 자동 최적화기	지표 기반 정책 변경 제안
PostgreSQL	정책 권위 저장소
사후 검토 도우미 (Copilot)	의심 세션 사후 판단

설계 선택과 이유

중요 API만 검증

선택	이유
큐 입장·좌석 hold·결제만 ext-authz 활성화	모든 요청 검사 시 지연 누적·오탐 영향 확대
조회성 API는 통과	공격 가치 낮음, 부담만 큼

어댑터를 중간에 두는 이유

• AI Defense는 "차단 / 지연 / 챌린지 / 통과" 같은 의사결정 개념으로 응답
• 어댑터가 이걸 HTTP 응답 코드(403/428/allow)와 헤더(throttle-ms 등)로 번역
• AI Defense 판단 구조를 바꿔도 게이트웨이 설정 손댈 필요 없음
• 반대로 게이트웨이 정책이 바뀌어도 AI Defense 로직 영향 없음

장애 시 통과 정책 (fail-open)

선택	이유
AI Defense 장애 시 요청 통과	서비스 전체 중단 방지 (가용성이 보안보다 우선)
그 시간 방어력 저하 감수	모니터링으로 별도 감시

trade-off — 장애 시간 동안 방어력은 낮아지지만, 서비스 중단은 더 큰 손실. KEDA 오토스케일링·타임아웃·fail-open 발생률 모니터링으로 보완.

데이터 흐름

런타임 판단 흐름

사용자 요청
    ↓
Envoy Lua filter: critical API인가?
    ├─ NO → 통과
    └─ YES → ext-authz 활성화
              ↓
          Adapter → AI Defense /evaluate
                     ↓
          Runtime 4단 파이프라인
                     ↓
          결정 (NONE/THROTTLE/REQUIRE_S3/BLOCK)
                     ↓
          Adapter → Envoy 응답 변환
                     ├─ allow + throttle 헤더
                     ├─ HTTP 403 (BLOCK)
                     └─ HTTP 428 (챌린지 필요)
                     ↓
          사용자·백엔드에 반영

오프라인 분석 흐름

Runtime audit JSONL
    ↓
주기적으로 S3 archive로 rotate·upload
    ↓
ETL Worker가 S3 → ClickHouse 변환·적재
    ↓
┌─────────────────────────────────────┐
│ ClickHouse 분석 저장소              │
│   ├─ defense_audit_events (raw)    │
│   ├─ session rollup view           │
│   ├─ match rollup view             │
│   └─ post-review 후보 view         │
└─────────────────────────────────────┘
    ↓                           ↓
[정책 자동 최적화기]        [사후 검토 도우미]
    ↓                           ↓
지표 기반 제안              의심 세션 판별
    ↓                           ↓
PostgreSQL 정책 기록        백엔드 제재 전달
    ↓
Redis 캐시 재동기화
    ↓
Runtime 반영

참조

• 02-ext-authz — 게이트웨이·어댑터 연동 세부
• 03-runtime-pipeline — 4단 파이프라인 상세
• 08-policy-authority — 정책 권위·캐시 분리
