부하테스트 전용

부하 테스트 관측 화면은 Staging에서 진행한 부하 테스트 시나리오와 인프라 상태를 함께 확인하는 기준입니다. k6 결과와 Pod, Node, Istio 라우팅, 로그를 같이 보며 병목 구간과 확장 동작을 확인합니다.

---

부하테스트 격리 환경

부하테스트 결과에 운영 트래픽이나 Rate Limit 차단 같은 잡음이 섞이지 않도록, 부하테스트 트래픽을 전용 경로로 완전 격리했습니다.

• 전용 Istio 라우팅: 부하테스트 요청만 식별되는 경로(/load-test)로 VirtualService 분리. 운영 엔드포인트와 겹치지 않아 운영 트래픽 집계·SLO에 영향 없이 부하테스트 트래픽만 관측.
• 전용 Namespace: 부하테스트 대상 워크로드를 별도 네임스페이스에 배포. 부하 중에도 운영 Pod의 집계·로그와 완벽히 분리되어 대시보드 오염 없음.
• Karpenter 부하테스트 전용 NodePool: 테스트 워크로드를 별도 NodePool로 프로비저닝하여 운영 워크로드와 노드 자원 경쟁 제거. Scale-out/Scale-in 특성도 독립적으로 관측 가능해 KEDA/Karpenter 자체 동작 검증에도 활용.

왜 이렇게 분리했나
Rate Limit은 운영 트래픽 보호에 반드시 필요하지만, 부하테스트 입장에선 병목 측정의 왜곡 요인입니다. **실제 서비스 처리 능력(TPS·응답시간 한계)**과 서비스 간의 병목을 측정.

---

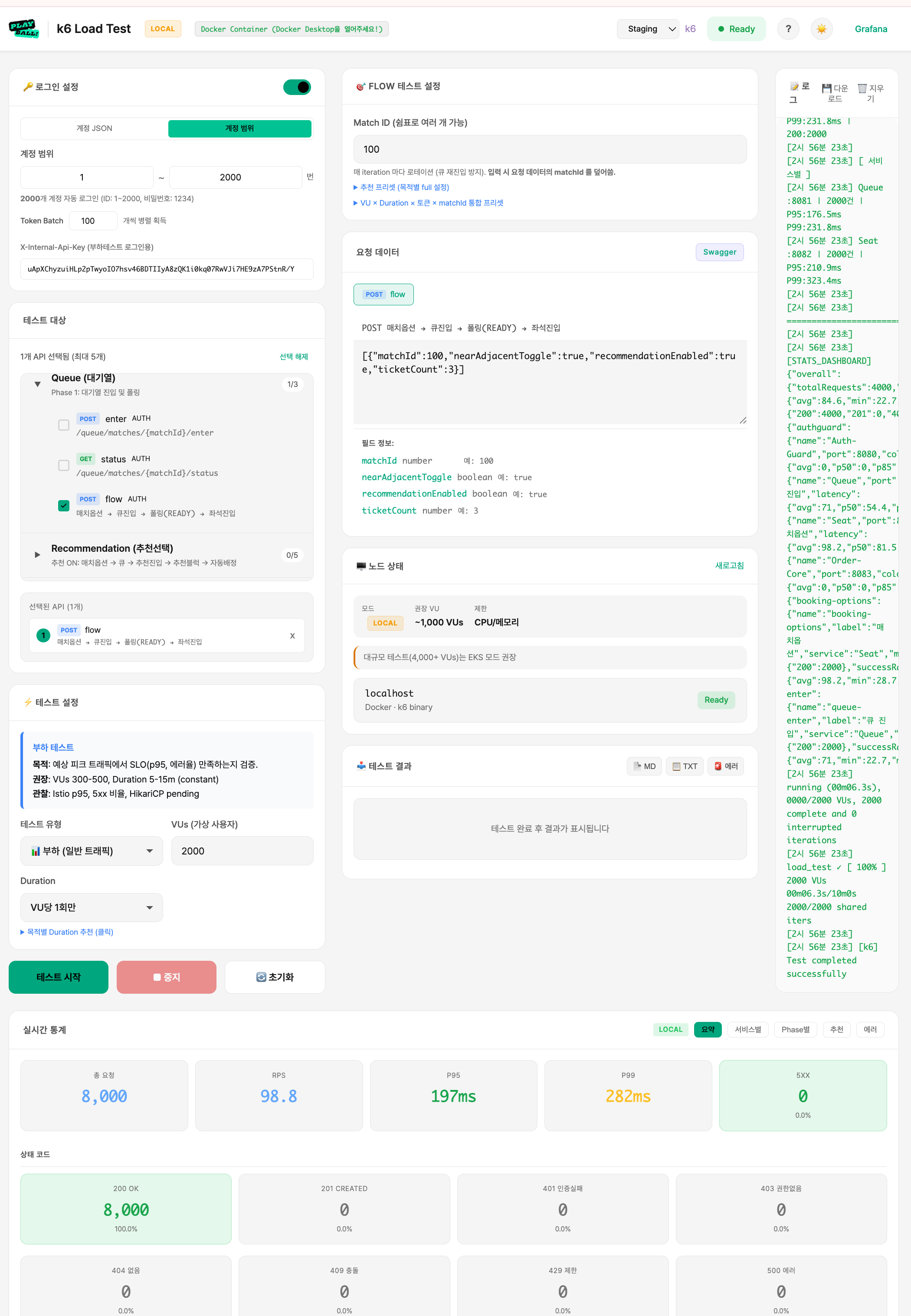

k6 Controller

k6 Controller는 부하 테스트의 실행·모니터링·결과 취합을 한 UI로 통합한 자체 구축 컨트롤러입니다. Go 기반 서버로 구현했고, Docker 이미지로 패키징되어 누구나 동일한 환경에서 손쉽게 띄울 수 있습니다. 팀원은 브라우저에서 VU 범위·Duration·테스트 대상 API를 선택하고 즉시 부하를 쏠 수 있습니다.

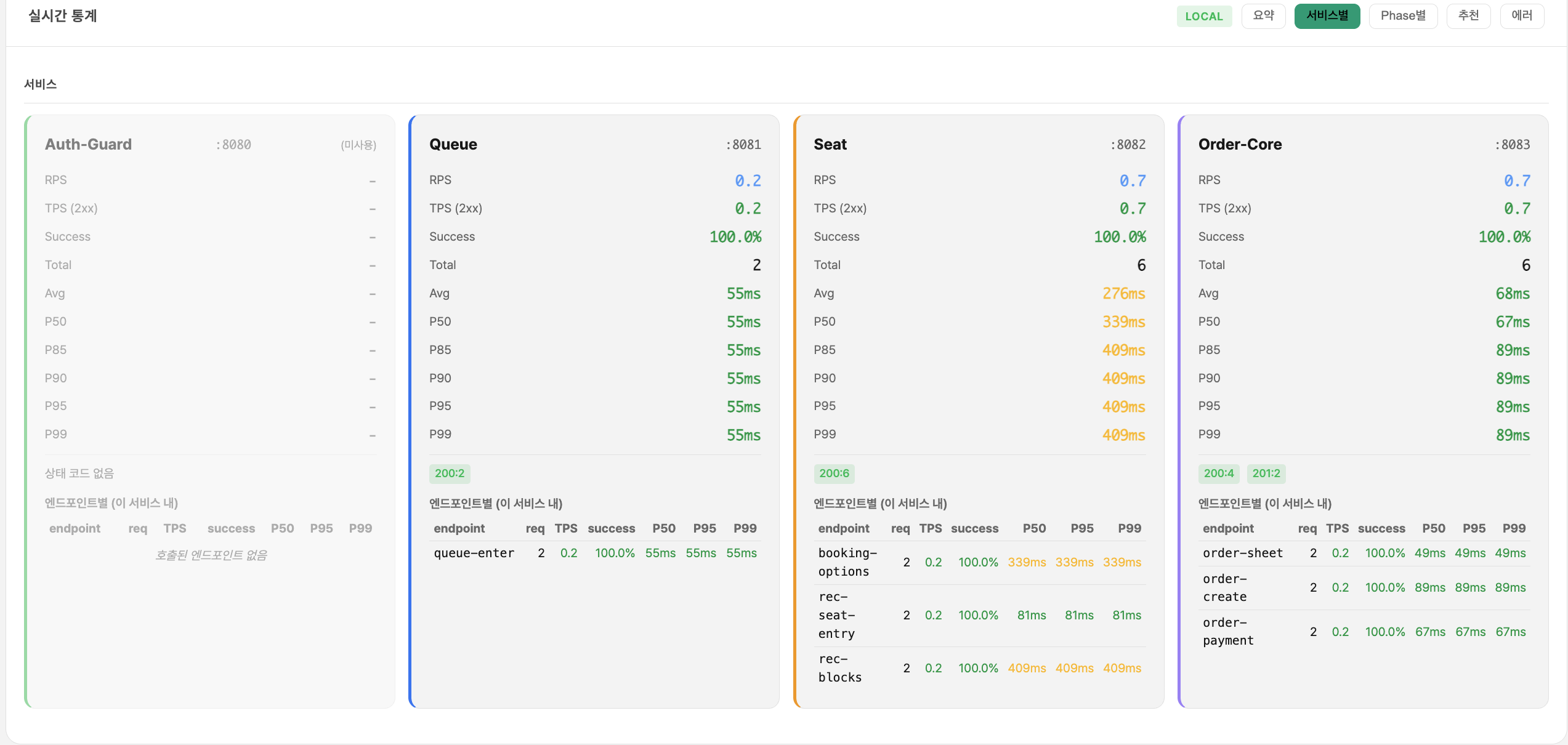

Flow 단위 서비스별 상세 지표

단일 flow(예: 매치 진입 → 큐잉 → READY → 좌석 진입 통합 프리셋) 실행 직후, Controller 화면에서 해당 flow 안의 엔드포인트별 · 서비스별 상세 응답시간 분포를 바로 확인할 수 있습니다. k6 클라이언트가 HTTP 요청에 대해 실제로 측정한 수치(서버 응답 수신까지의 왕복 시간)를 엔드포인트 태그(testid, endpoint) 단위로 집계한 결과입니다.

해석 시 주의: 이 화면은 요청 단위(RTT) 기준이라, 큐 READY 폴링처럼 "클라이언트가 의도적으로 기다리는 시간"은 서버 처리 지연이 아니라 시나리오 설계상의 대기입니다. 따라서 queue-status 같은 폴링 엔드포인트는 응답시간이 길게 찍혀도 병목이 아닐 수 있으니, 서버 측 처리 지연은 아래 "수신 대시보드"와 "서비스별 병목 진단"에서 교차 확인해야 합니다.

---

그라파나 k6용 대시보드

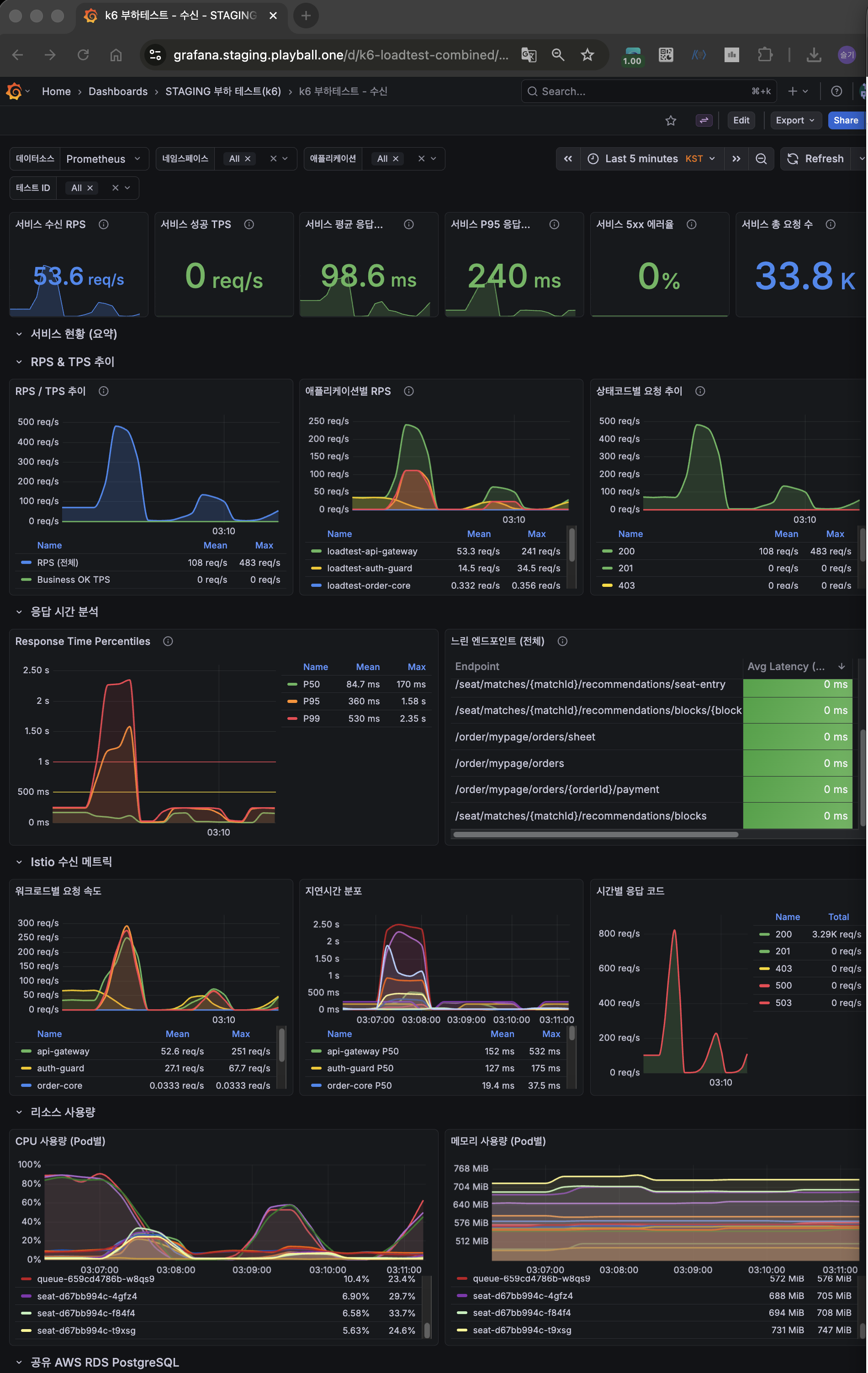

k6 부하테스트 - 수신

서비스가 "실제로 받은" 요청 기준으로 부하 결과를 해석하는 화면입니다. k6 클라이언트가 쏜 수치가 아니라, Istio ingress + 각 서비스의 Micrometer 메트릭으로 관측된 수신 측 트래픽을 기준으로 집계합니다. 클라이언트가 쏜 수와 서버가 실제로 처리한 수의 차이를 비교해 게이트웨이/네트워크 중간 유실 지점을 빠르게 분리합니다.

주요 메트릭:

구분	기반 메트릭	확인 포인트
서비스 수신 RPS	http_server_request_duration_seconds_count	애플리케이션이 실제 수신한 초당 요청 수
성공 TPS (비즈니스)	business_ok_transactions	HTTP 2xx + 응답 body code=OK 조건까지 통과한 실 성공
응답시간 분포 (P50/P95/P99)	http_server_request_duration_seconds_bucket	꼬리 지연(P99) 기준 병목 감지
5xx 에러율	http_server_request_duration_seconds_count{status=~"5.."}	서비스 레벨 실패율
Istio 수신 메트릭	istio_requests_total, istio_request_duration_milliseconds	sidecar 기준 워크로드별 RPS/지연, 앱 메트릭과 교차 검증
상태코드 분포	http_response_status_code	200 / 429 / 503 비율로 rate limit / 포화 구분

---

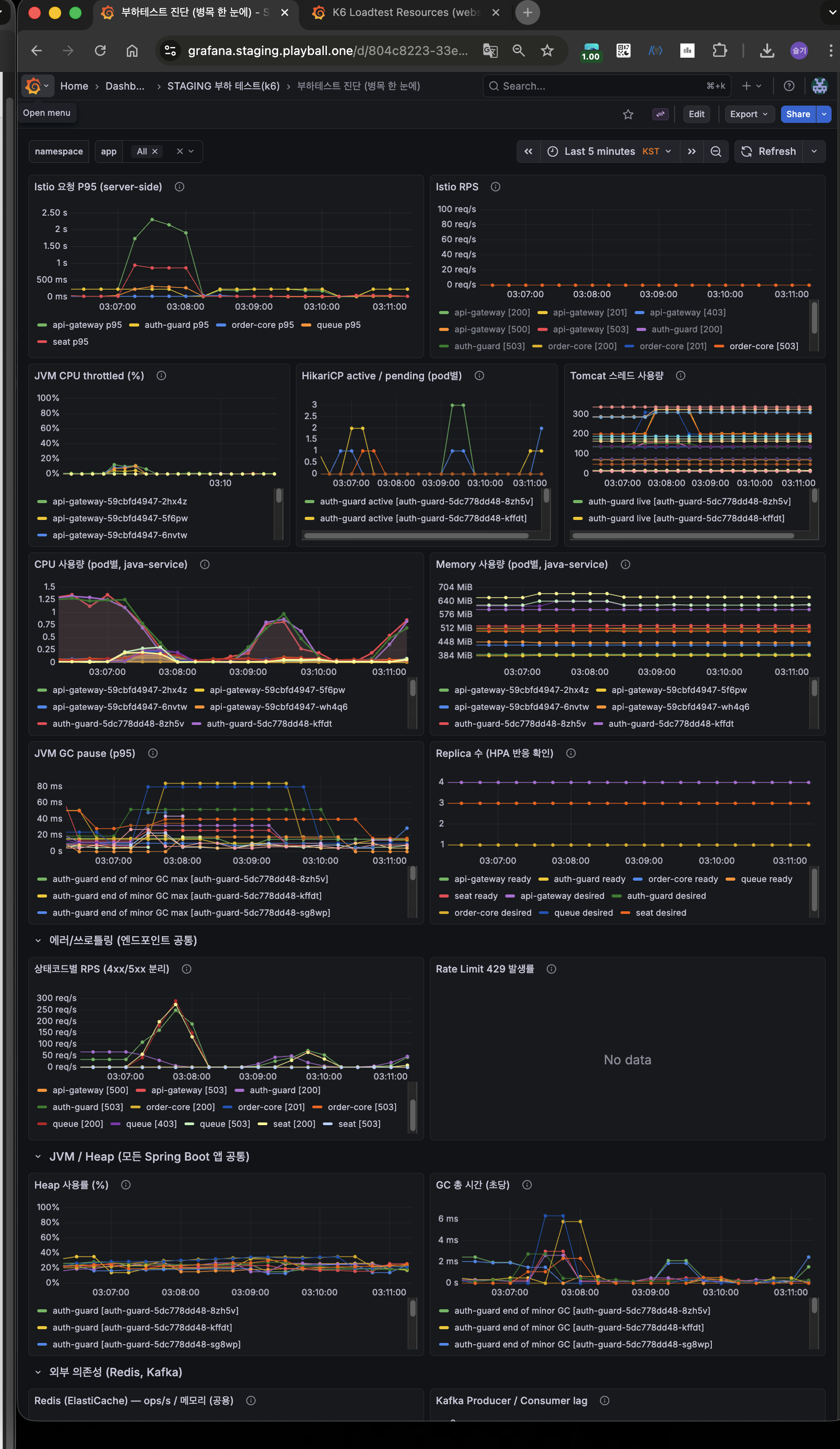

k6 부하테스트 - 서비스별 병목 진단

수신 화면이 "얼마나 잘 받았는가"를 본다면, 이 화면은 **"어디가 먼저 막혔는가"**를 봅니다. 각 서비스의 병목 지점별 특화 지표를 한 화면에 모아, 부하 구간에 튀는 서비스와 원인 계층(Tomcat 스레드 / HikariCP / Redis / GC / Kafka / CPU throttle)을 즉시 짚을 수 있게 구성했습니다.

서비스 특성 → 중점 관측 지표 매핑:

서비스	특성	병목 나기 쉬운 지점	우선 관측 지표
seat	DB 쿼리 집약 — 좌석 조회, Hold 생성, 분산락. PG·Redis 동시 호출	HikariCP pool 포화 / DB row lock 경합 / Redis 좌석 점유 락 대기	hikaricp_connections_pending, hikaricp_connections_acquire_seconds P99, PG pg_stat_activity waiting, Redis commandstats 좌석 락 키 wait, JVM GC pause P99
queue	Redis 위주, DB는 match 조회만. WebSocket으로 READY 푸시	Redis command latency / 대기열 적체 / WS 연결 수 폭증	redis_commands_duration_seconds_bucket, 대기열 Sorted Set 길이, WebSocket 활성 연결 수, pod 메모리 워킹셋 (in-memory 상태)
order-core	결제/주문 트랜잭션, Kafka produce/consume	Kafka producer/consumer lag / 외부 결제 API 응답 / DB 트랜잭션 경합	kafka_producer_request_latency_avg, kafka_consumergroup_lag, 결제 외부 호출 P99, DB deadlock count
auth-guard	경량 JWT/토큰 검증, 대부분 Redis 캐시 히트	토큰 캐시 미스 증가 / CPU 스로틀	캐시 hit ratio, CPU throttle %, P99 latency 증가 폭
api-gateway	Istio ingress + JWT + Rate Limit	Envoy worker 포화 / ext_authz 지연 / 429 spike	envoy_cluster_upstream_rq_pending, ext_authz P99, 429 비율

교차 관측 포인트 (전 서비스 공통):

• CPU throttling: container_cpu_cfs_throttled_seconds_total — limit에 닿아 스로틀되면 P99 튐 근본 원인
• Memory working set vs limit: OOMKilled 직전 구간에서 GC가 격화되며 응답 시간 왜곡
• JVM GC pause: Full GC > 500ms는 seat/order-core에서 좌석 락 타임아웃 유발
• Istio outlier detection ejections: 특정 pod 퇴출되는 구간을 시각화 → replica 편향 확인
• Pod restart / CrashLoop: 부하 중 restart가 찍히면 위 지표들과 시간축 맞춰 원인 역추적

실제 부하테스트 활용 예시:

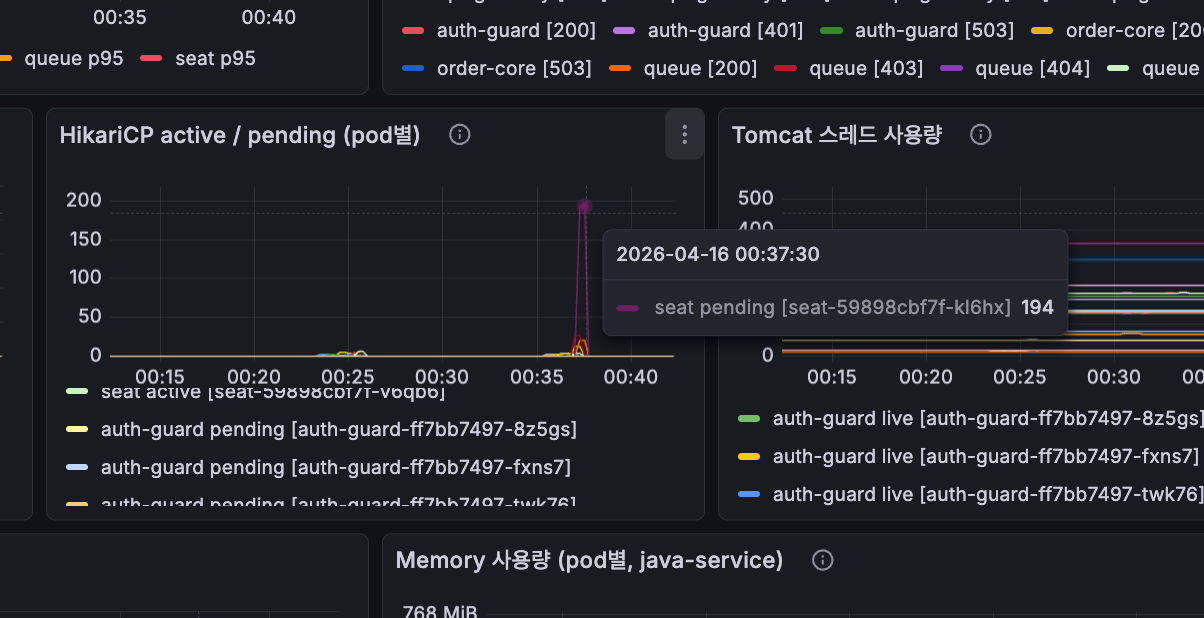

1000vu에서 seat P99만 4.3s로 튀고 나머지 서비스는 정상 구간일 때, 본 대시보드에서 같은 시점의 HikariCP acquire wait P99를 확인해 pool 포화가 실 원인임을 판별했습니다.

---

병목 발견 파이프라인

Playball 부하테스트는 "① k6 Controller + 대시보드로 튀는 구간 포착 → ② Tempo Trace로 근본 원인 확정" 2단계로 병목을 추적합니다.

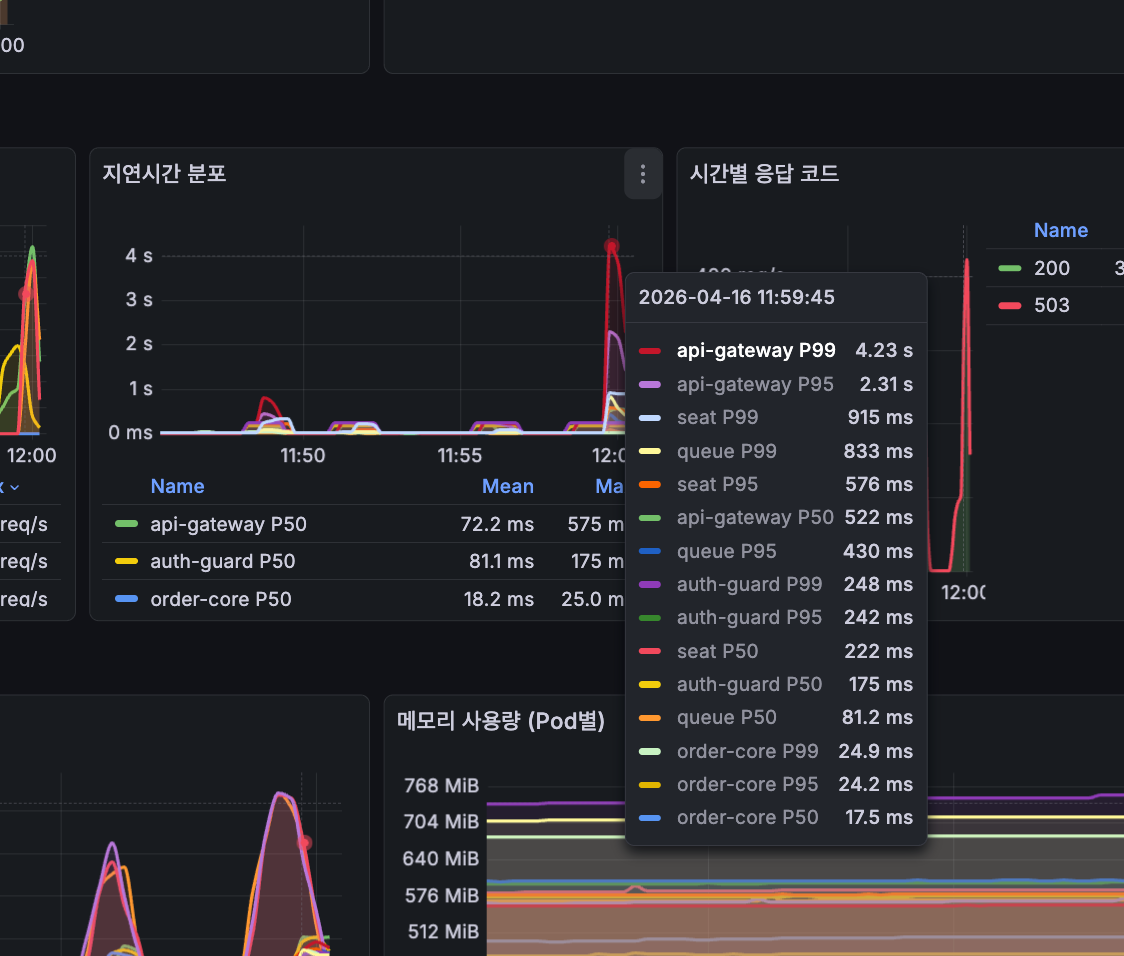

① k6 Controller + Grafana 대시보드로 튀는 지점 탐지

k6 Controller 결과와 Grafana k6 부하테스트 대시보드를 병행 관찰해 부하 구간에 튀는 서비스와 엔드포인트를 1차로 좁힙니다. 수신 RPS, P99 응답시간, 5xx, HikariCP pending, GC pause, Kafka lag 같은 집계 지표로 이상 구간의 존재를 드러냅니다.

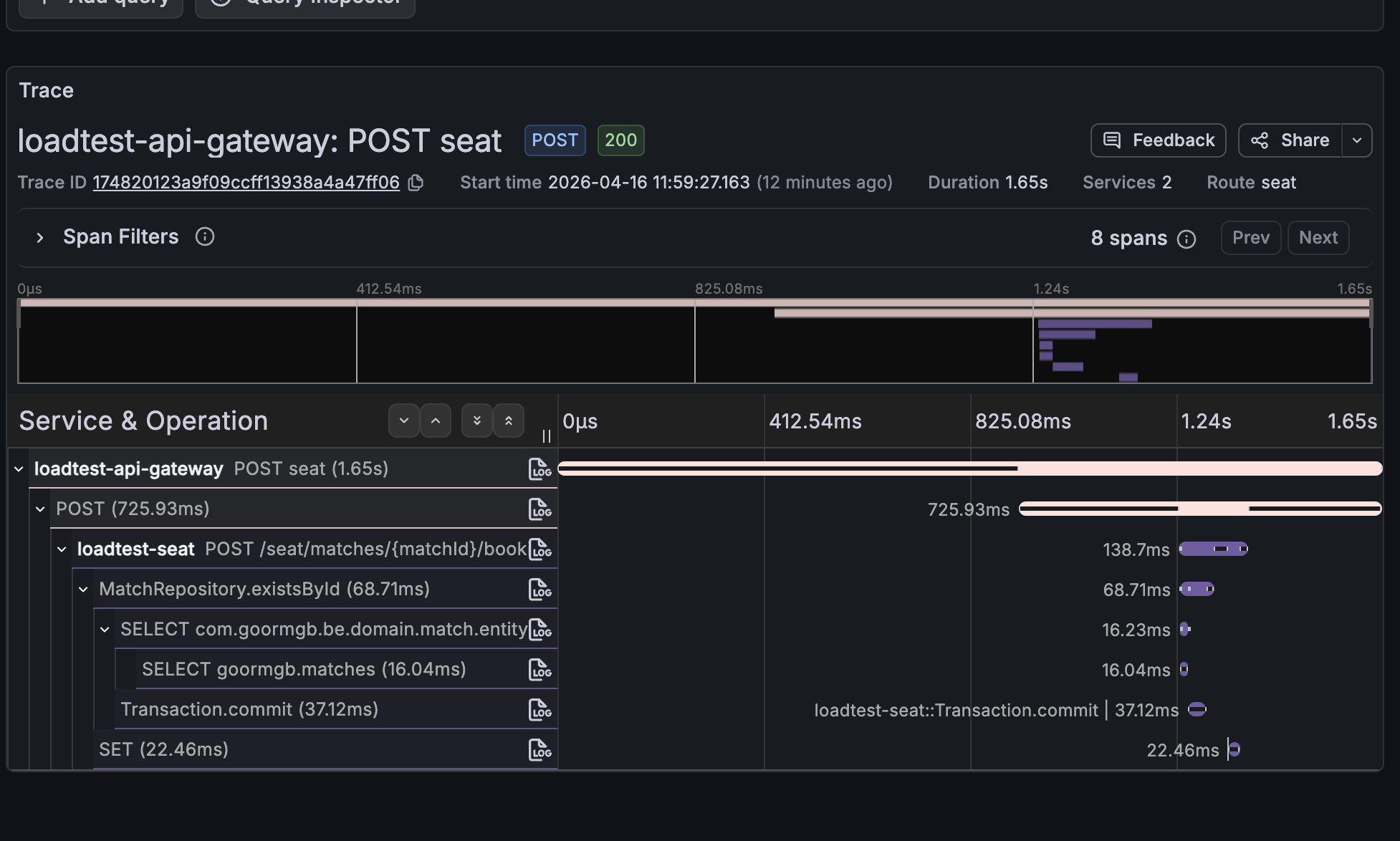

② Tempo Trace로 요청 단위 근본 원인 확정

집계 지표만으로는 "seat P99가 4.3s 튄다"까지만 알 수 있고, 어떤 호출 체인의 어떤 구간에서 시간을 먹었는지는 볼 수 없습니다. 이때 Tempo의 분산 트레이스를 조회해 요청 단위로 드릴다운합니다.

이 화면이 기반으로 하는 Trace 메트릭:

• 계측 수단: common-charts/apps/java-service 배포 템플릿이 컨테이너 시작 시 OpenTelemetry Java Agent 를 init container로 내려받아 -javaagent:/otel/opentelemetry-javaagent.jar 로 주입합니다. 자바 코드를 전혀 건드리지 않고 HTTP 서버/클라이언트, JDBC, Redis, Kafka, Spring WebFlux 등 주요 라이브러리가 자동 instrumentation 됩니다.
• Trace 전송 경로: OTel Agent → OTel Collector (클러스터 내) → Tempo (gRPC / OTLP). 수집된 span은 100% 샘플링되어 Tempo에 적재됩니다.
• 조회 대상 필드: Trace 한 건에서 각 span의 duration, HTTP status, DB 쿼리문(JDBC span), Redis command, Kafka topic, exception stack 까지 확인해 "어느 서비스의 어느 호출이 얼마나 걸렸는지"를 ms 단위로 짚어냅니다.

활용 흐름 예시:

1. Grafana에서 seat P99가 4.3s로 튄 시간대 포착
2. 해당 시간대에 발생한 slow trace를 Tempo에서 조회
3. 한 건 열어보니 Hikari.getConnection span이 3.8s 차지 → HikariCP 대기가 원인
4. 풀 사이즈 조정 후 재부하 → 동일 trace 경로에서 getConnection 구간이 < 50ms로 수렴되는지 재확인

---
