시각화 — Before / Middle / After 비교

최적화 전 · 중 · 후 캡쳐 이미지와 수치를 나란히 비교하는 시각화 문서입니다. 모든 이미지는 /load-test/ 경로로 서빙됩니다.

한눈에 보는 개선 효과

┌─────────────────────────────────────────────────────────────────────────┐
│                    Seat 서비스 P99 레이턴시 추이                          │
│                                                                         │
│  6887ms │ ■                                                             │
│         │ ■                                                             │
│         │ ■                                                             │
│  5000ms │ ■                                                             │
│         │ ■                                                             │
│         │ ■                                                             │
│  3000ms │ ■ ─ ─ ─                                                       │
│         │ ■     ■                                                       │
│  2000ms │ ■     ■ ─ ─ ─                                                 │
│         │ ■     ■     ■                                                 │
│  1000ms │ ■     ■     ■ ─ ─ ─                                           │
│         │ ■     ■     ■     ■                                           │
│   500ms │ ■     ■     ■     ■ ─ ─ ─                                     │
│         │ ■     ■     ■     ■     ■ ─ ─ ─ ─ ─ ─                         │
│    65ms │ ─     ─     ─     ─     ─     ■                               │
│         └──────────────────────────────────────────                     │
│           AS-IS  1차   1확대 Phase2 Phase3 Phase4                        │
└─────────────────────────────────────────────────────────────────────────┘

1. AS-IS (최적화 전) — Phase 0

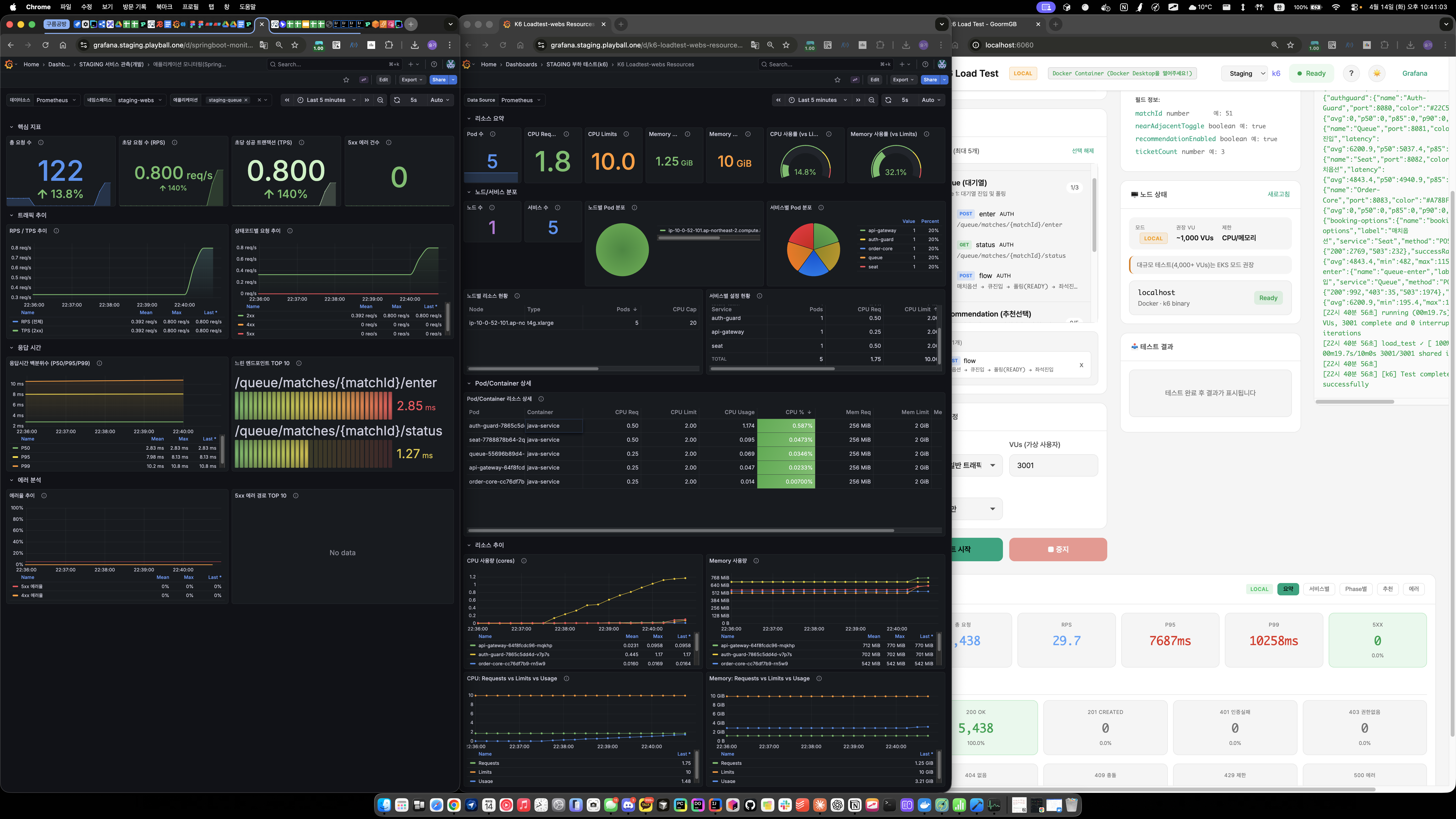

1-1. 큐 3000명 스트레스 (폴더 01)

• 시점: 2026-04-14
• 결과: Queue P95 6.5s / 503 40건 / Seat P95 6.2s / 503 18건

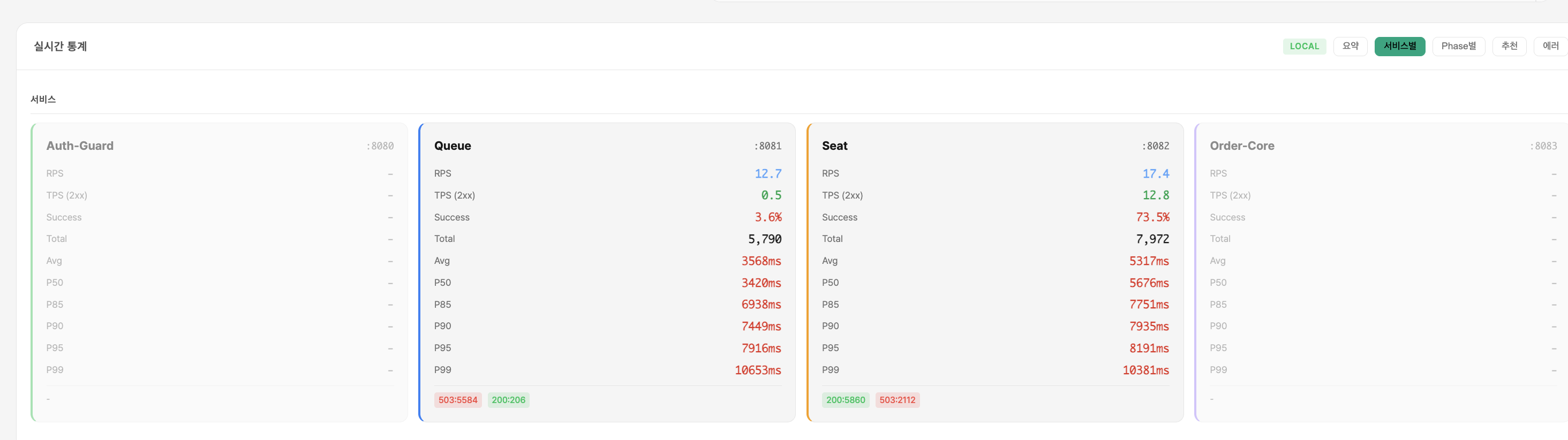

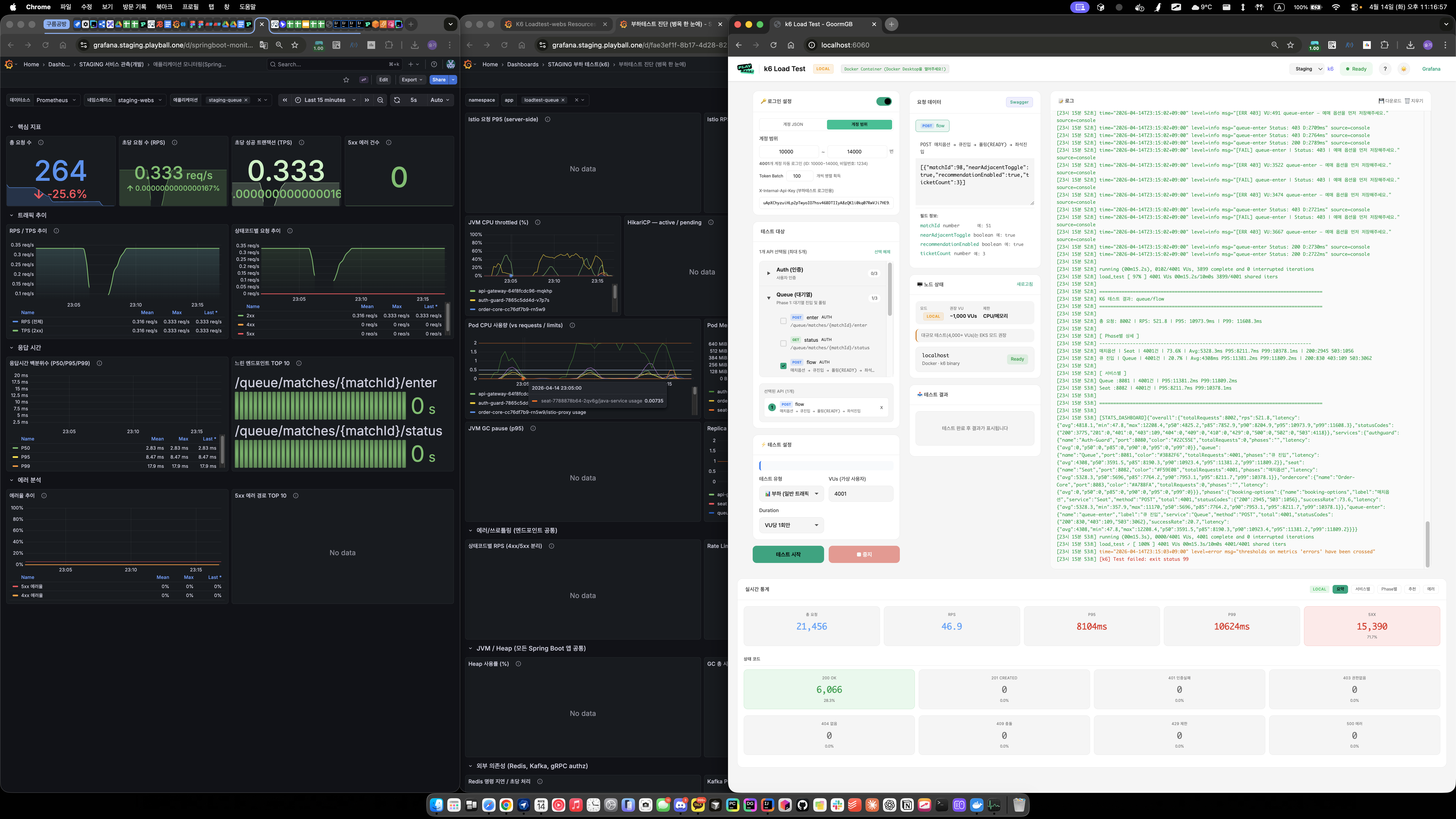

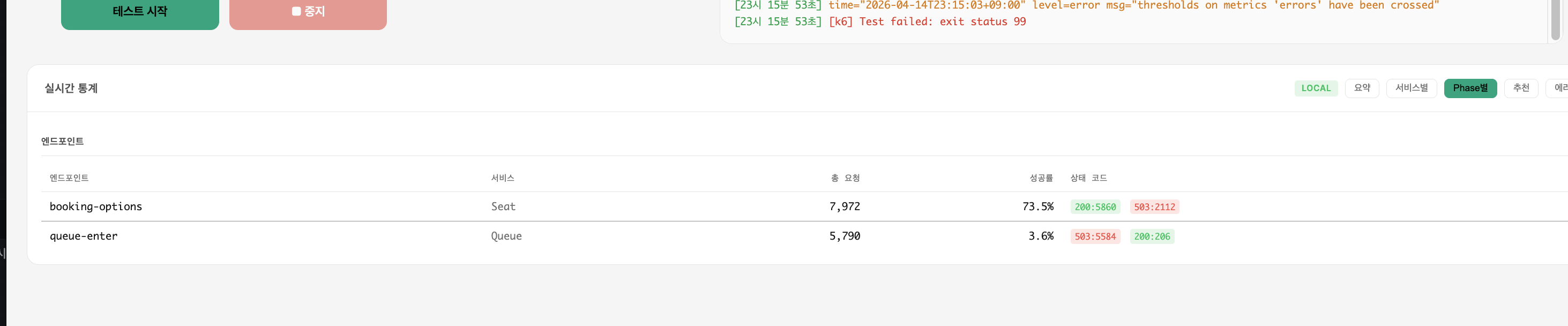

1-2. 큐 4000명 (시스템 다운, 폴더 02)

• 시점: 2026-04-14 11:17
• 결과: k6 툴 + 로컬 크롬 종료 — 인프라 한계

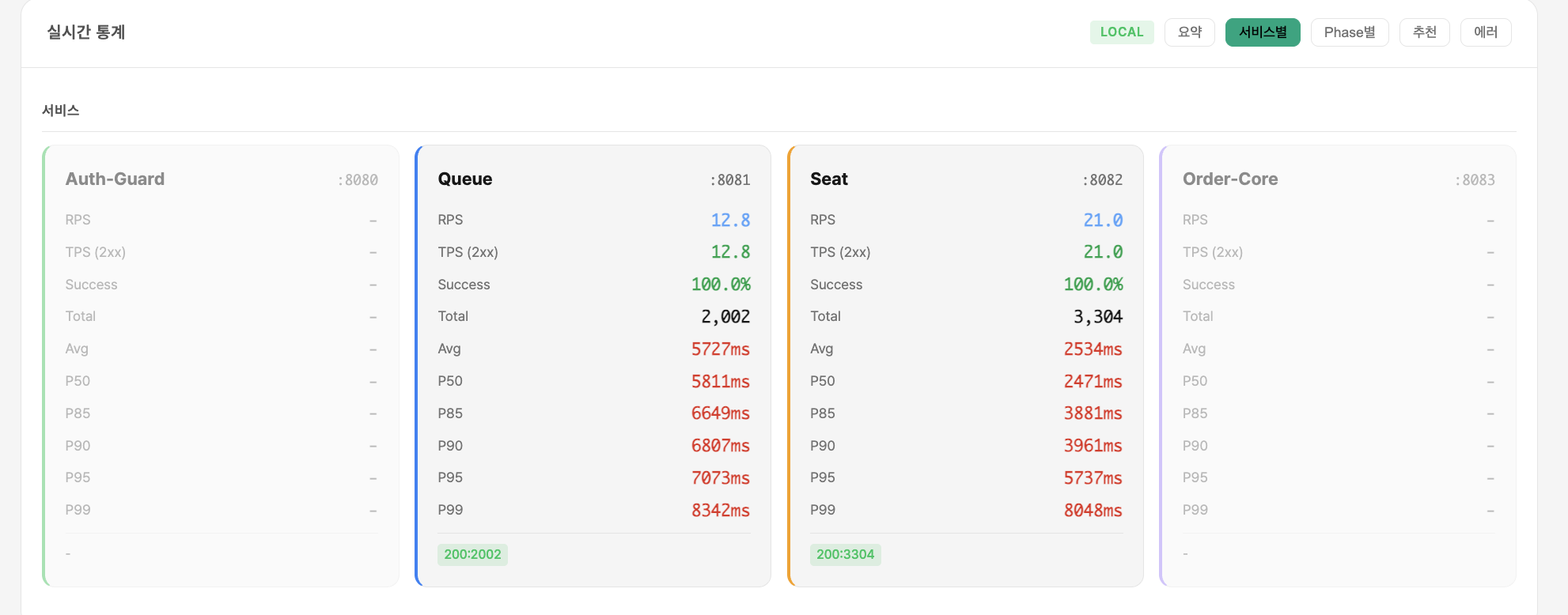

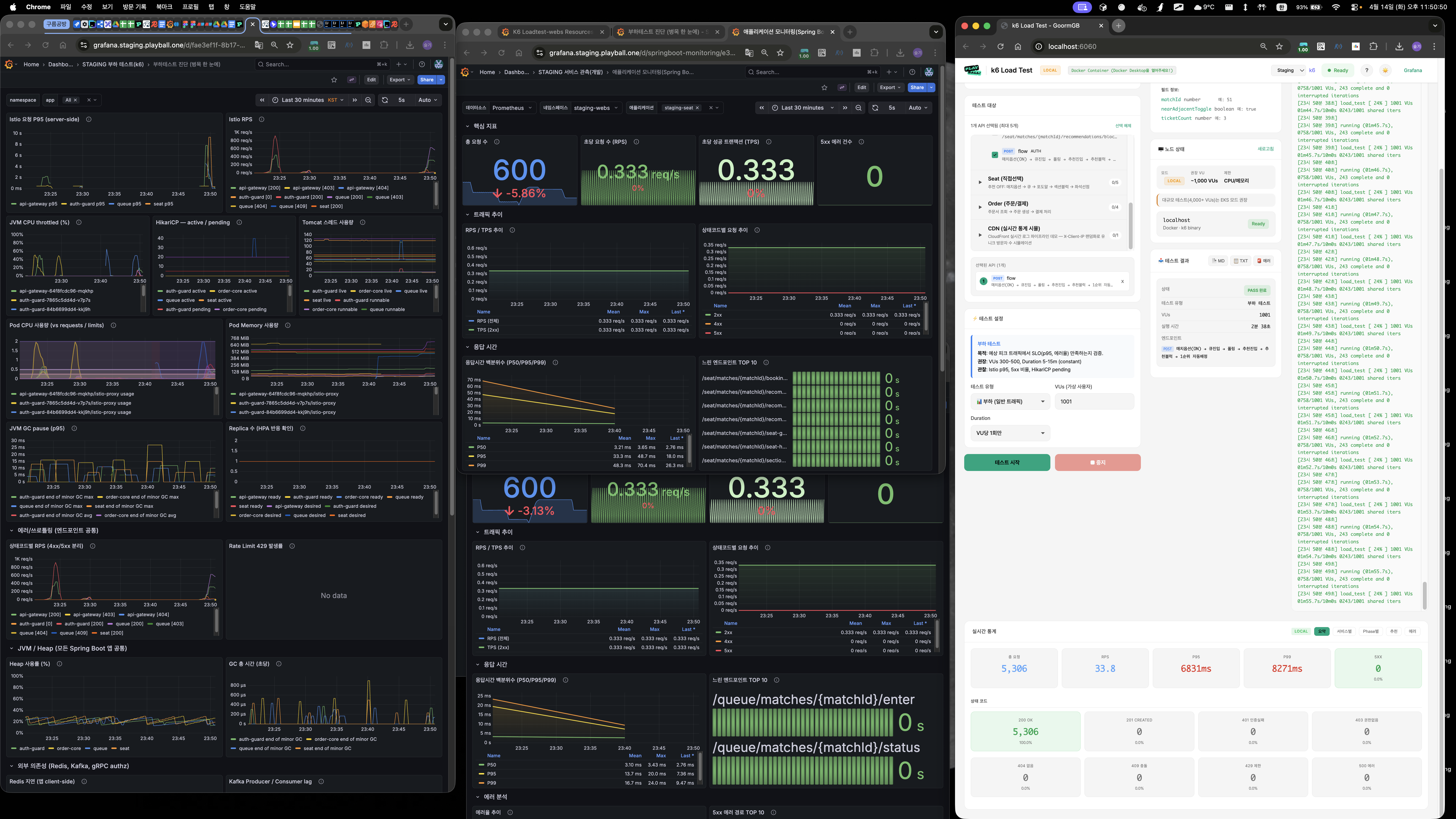

1-3. 추천 ON 1000명 (폴더 03)

• 시점: 2026-04-14 23:47~23:50
• 실행: 2분 38초 PASS (정상 완료되었지만 대기시간 과다)

2. 중간 조치 A — 인프라만 튜닝 (커넥션 풀 30)

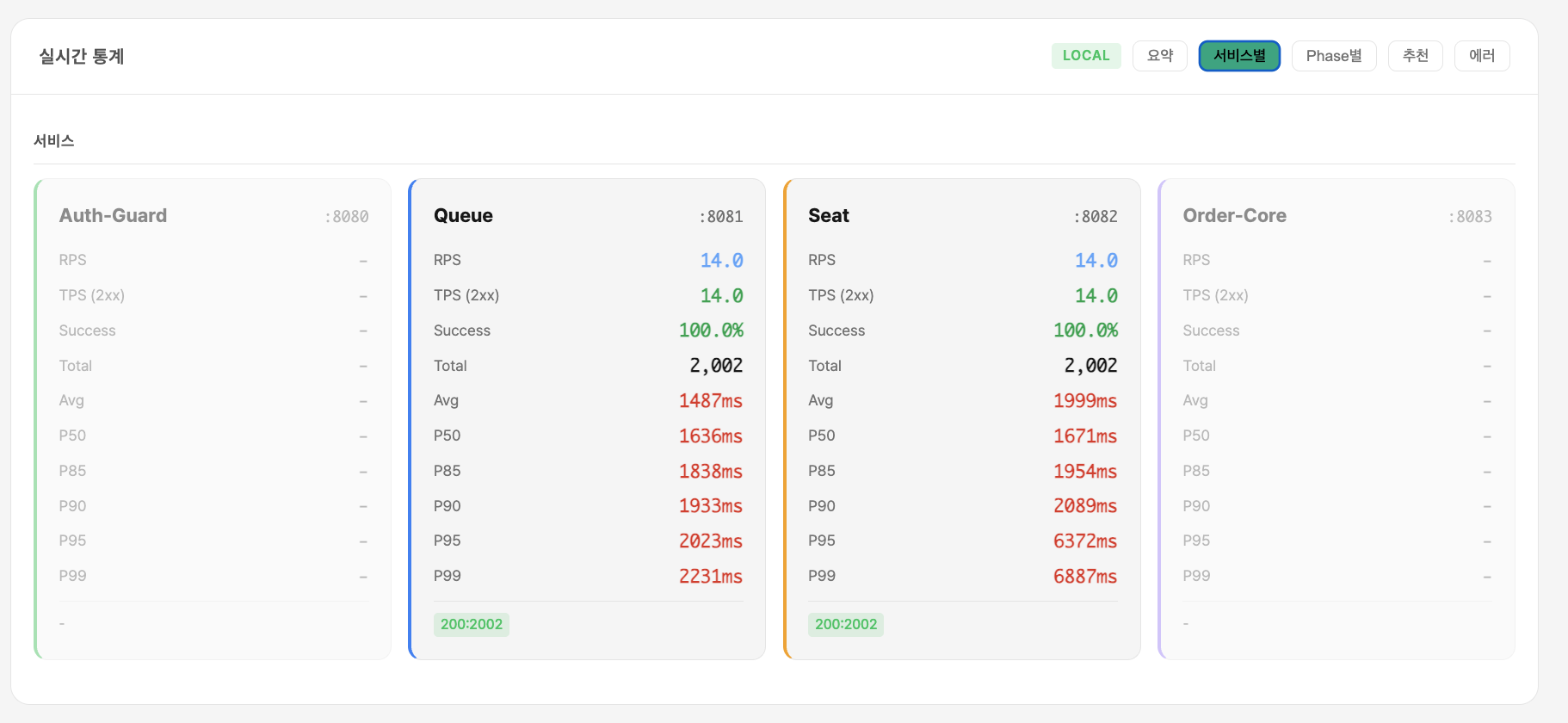

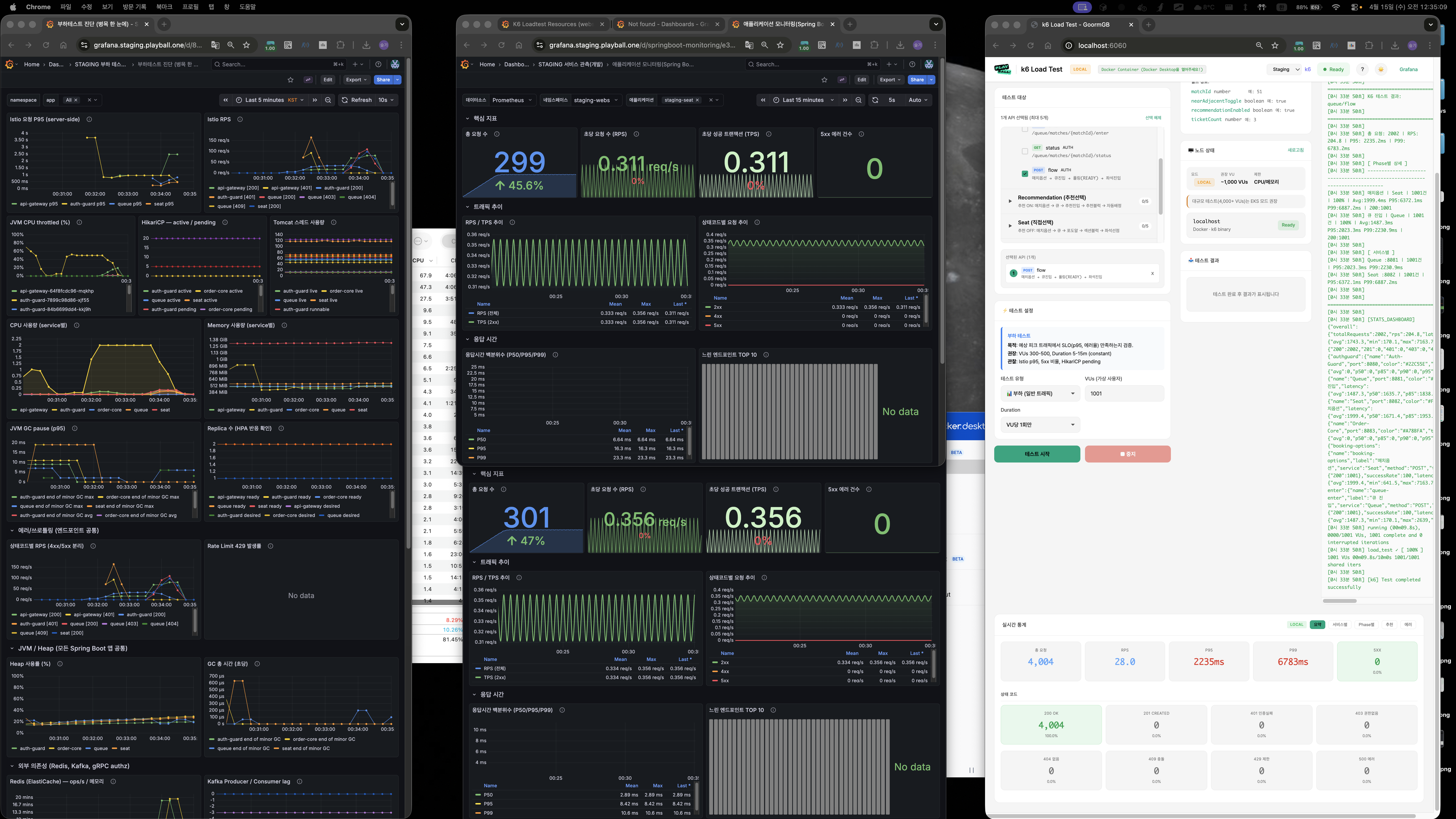

2-1. 1000 VU (폴더 04)

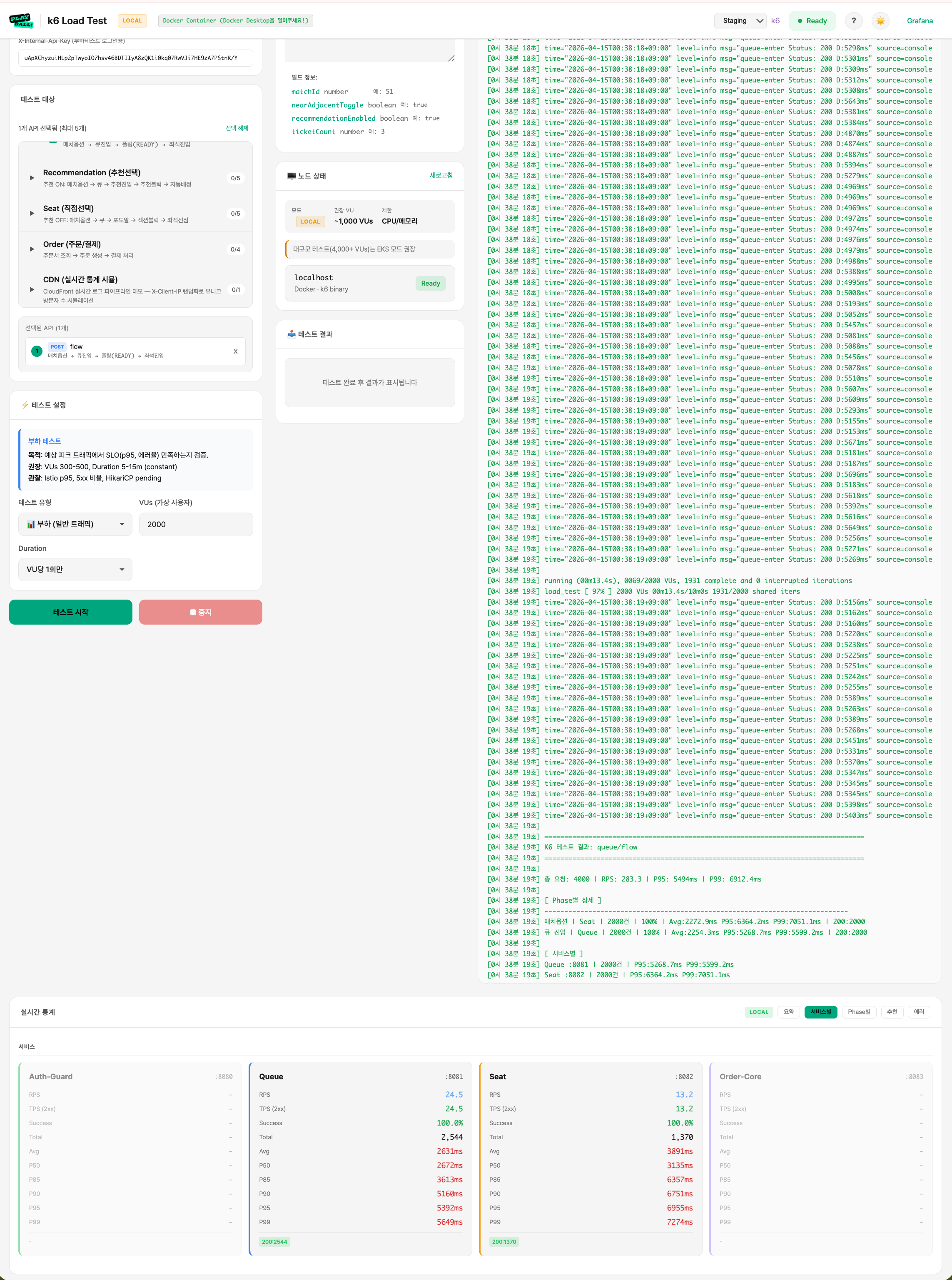

2-2. 2000 VU (폴더 05)

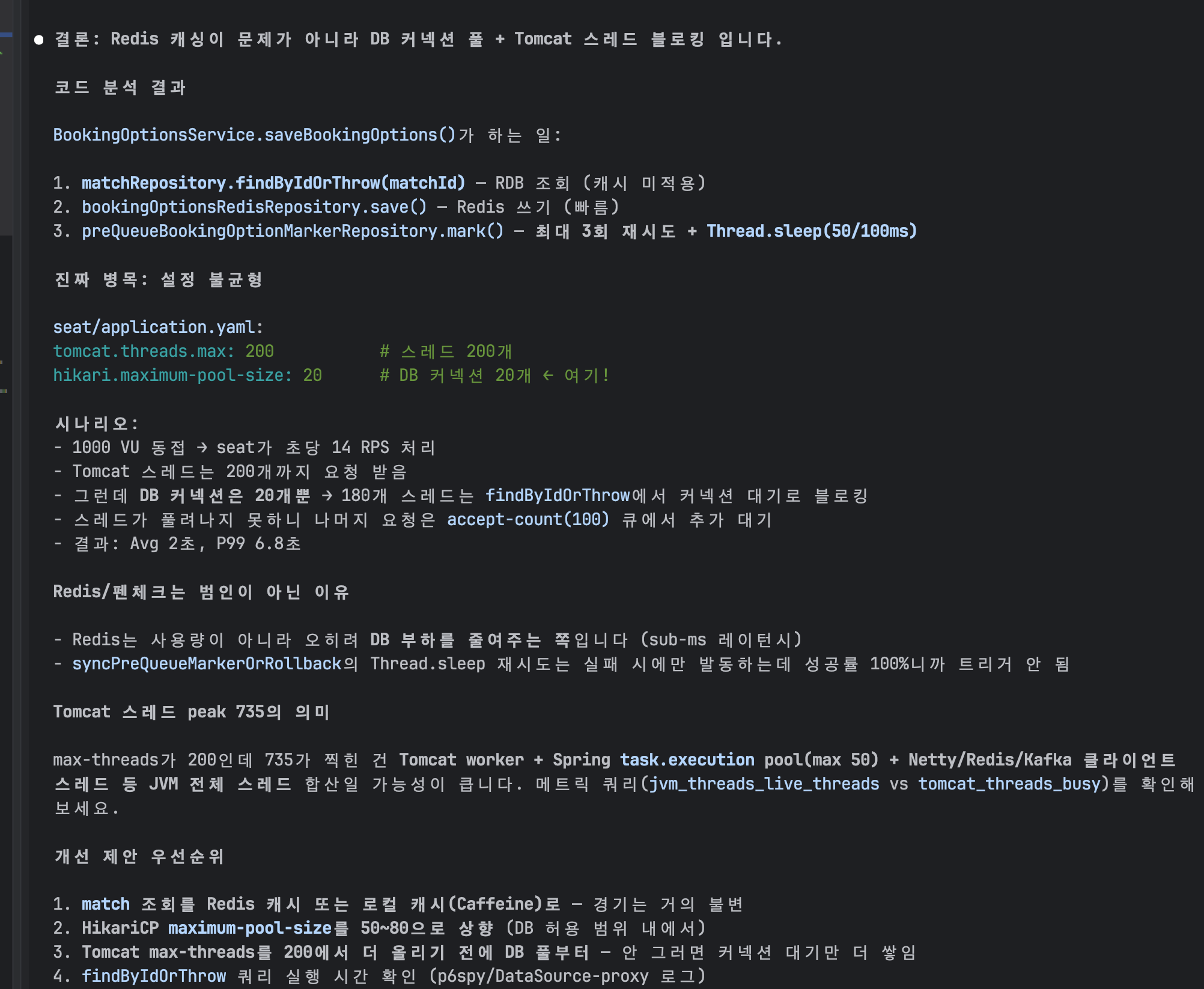

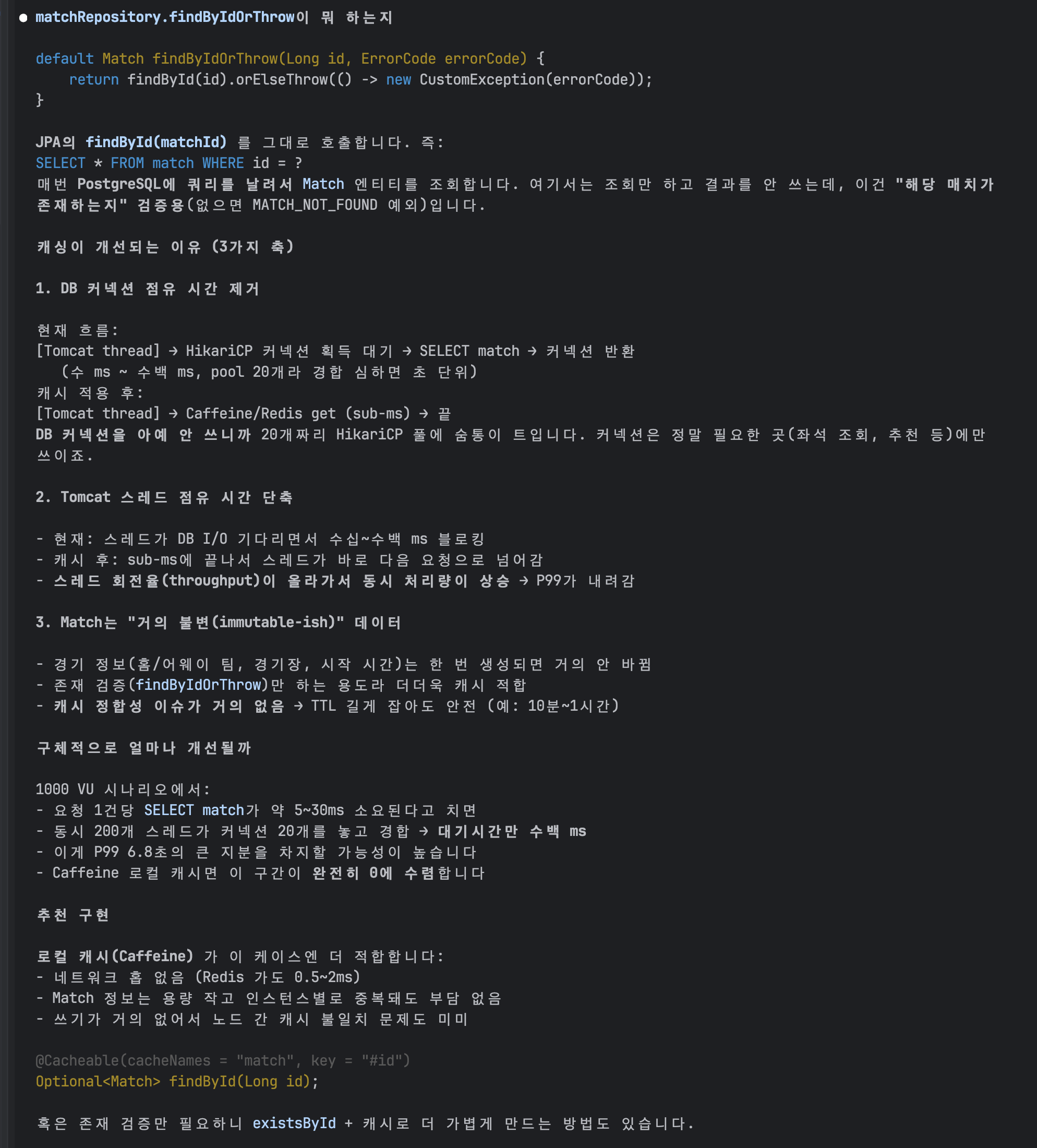

2-3. 추가 실험 (폴더 06)

관찰

• 커넥션 풀만 늘려도 P99 여전히 2초대
• "DB 업그레이드로는 해결 안 됨" 검증 완료

3. Phase 1 (1차) — Seat match-exists Caffeine PoC

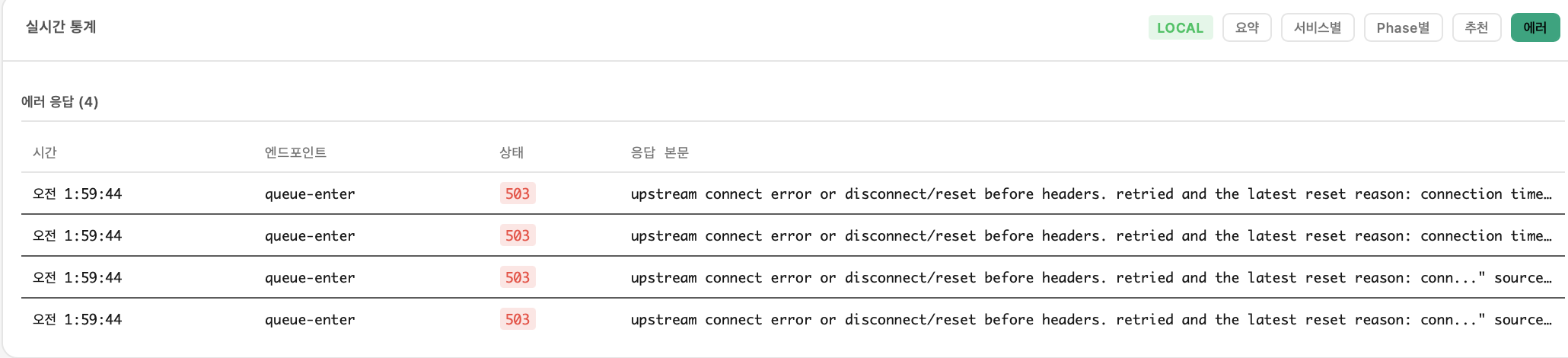

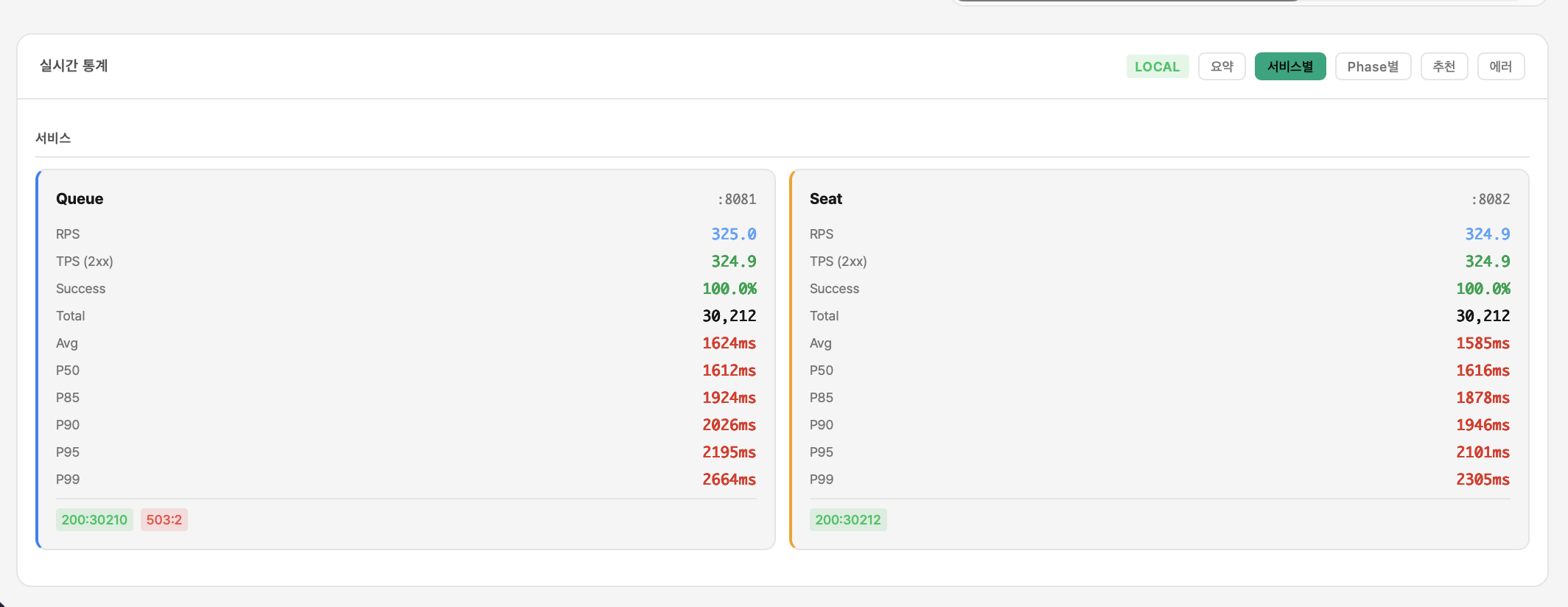

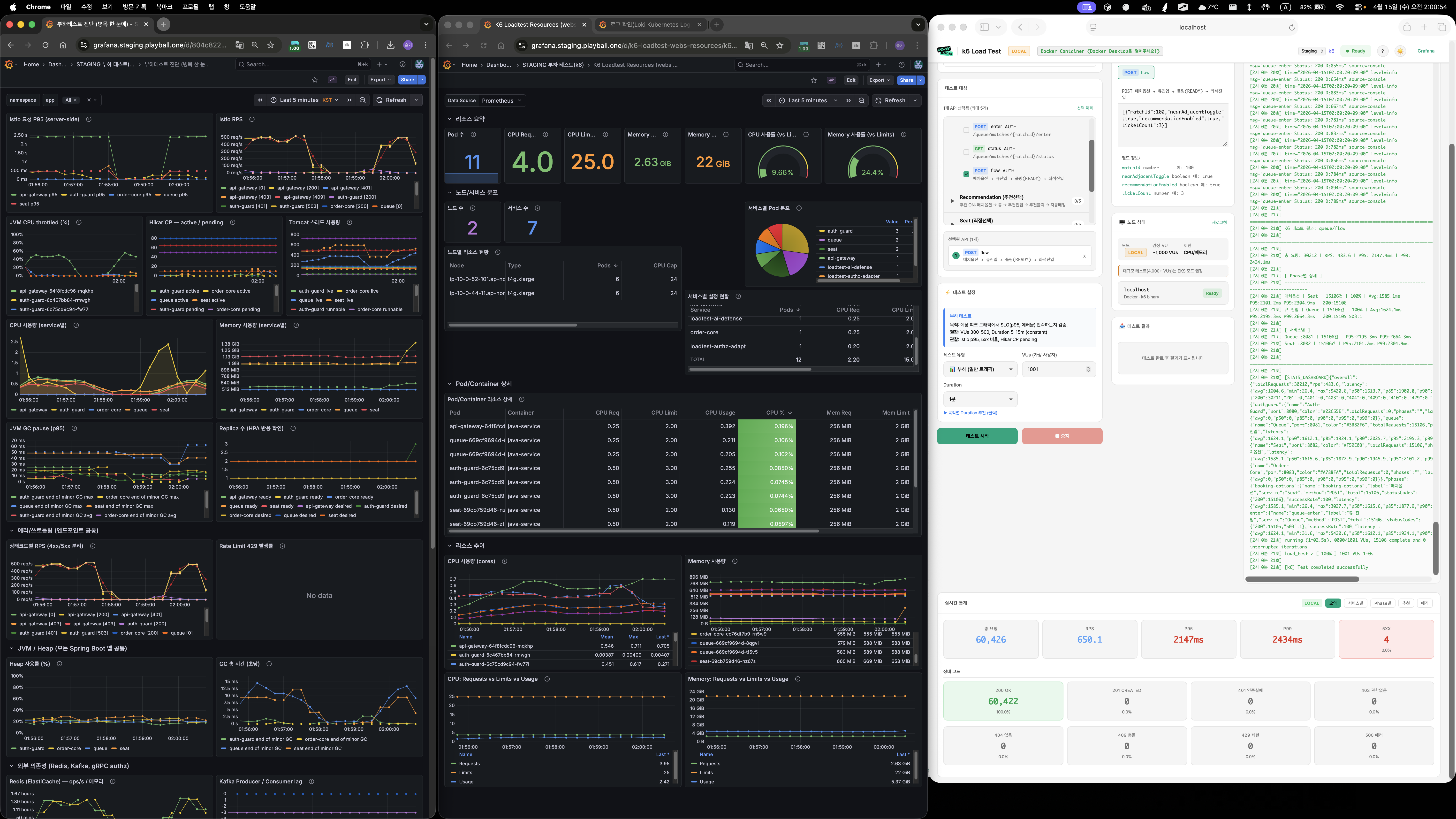

3-1. Queue Flow 1000 VU (폴더 07)

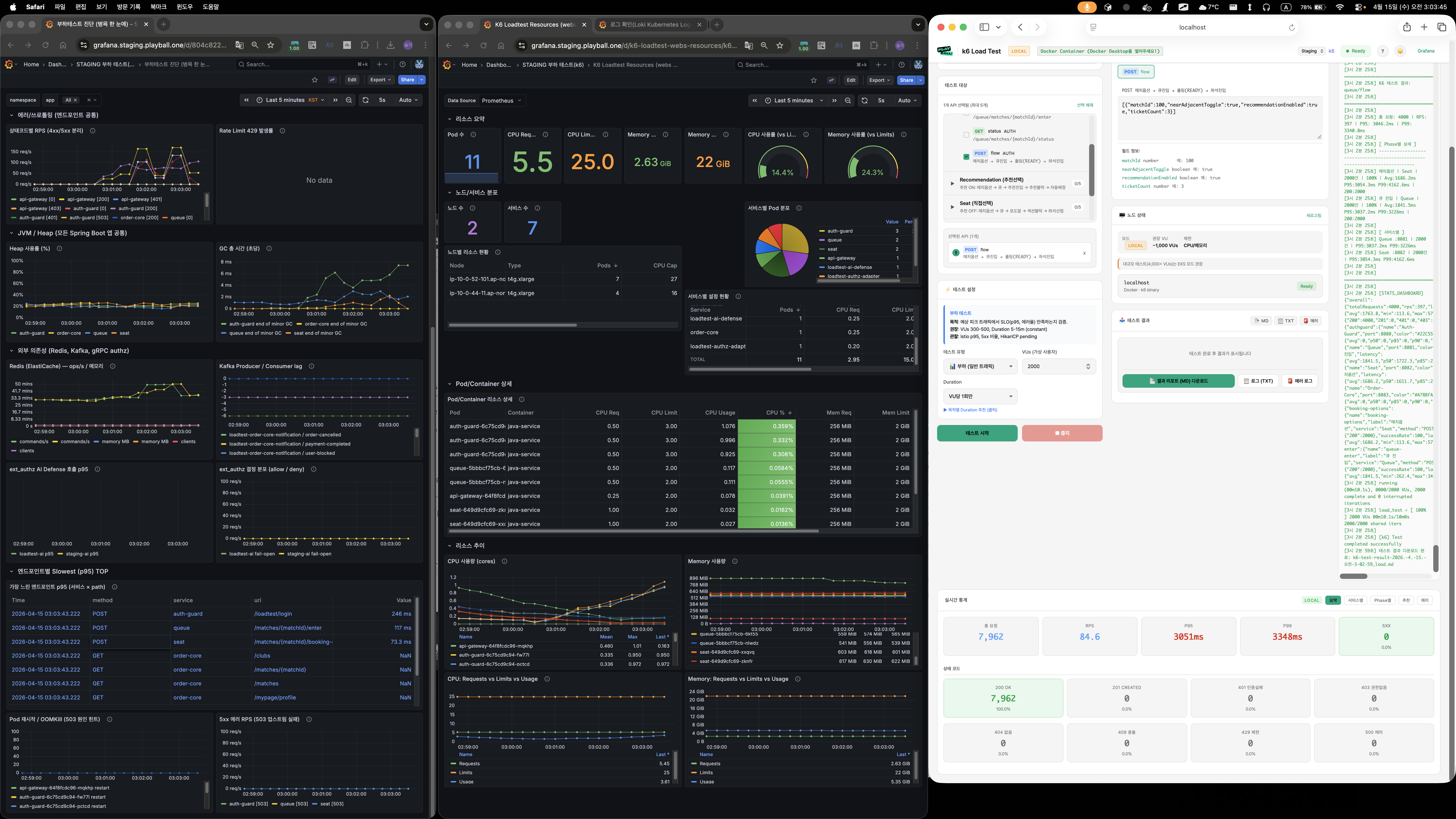

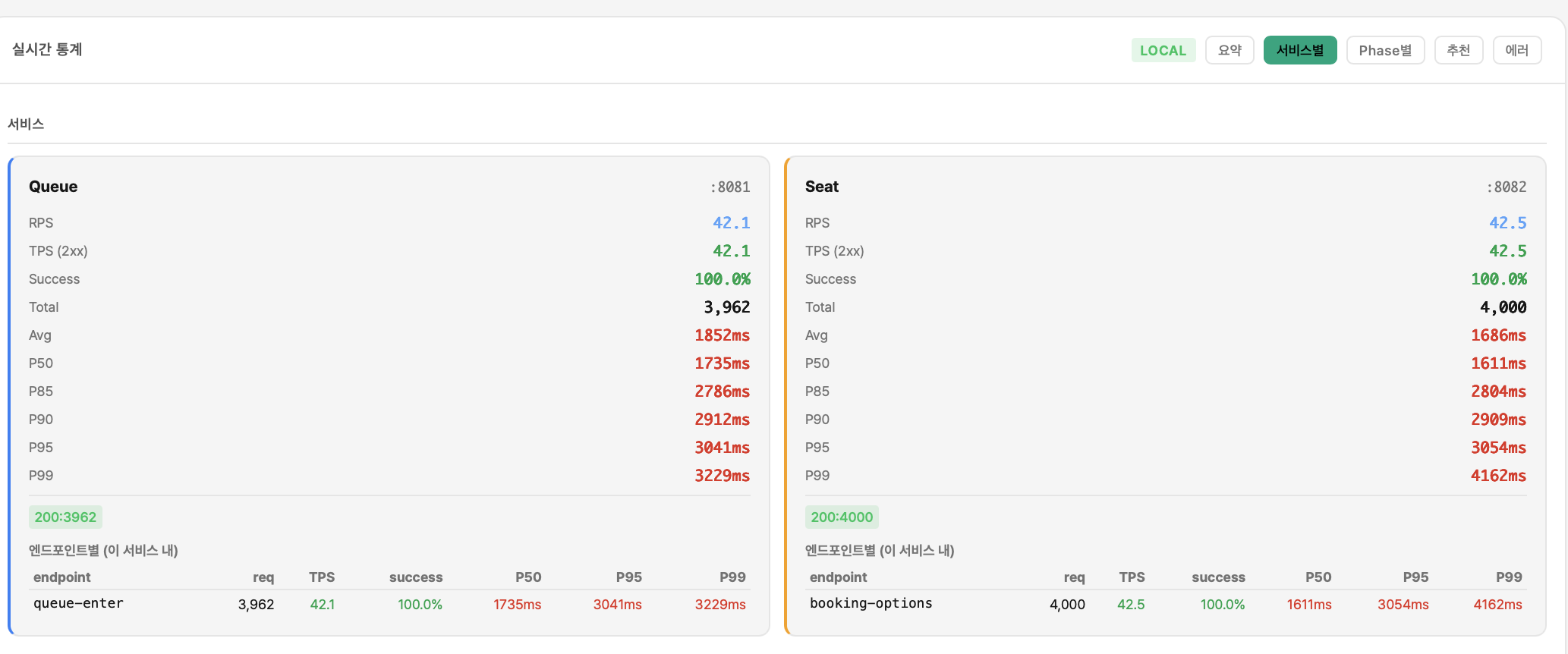

3-2. Queue Flow 2000 VU (폴더 08)

수치: P99 3.34s (1차 PoC로 2000 VU도 안정)

PoC 결론

• Match 조회 하나 캐싱만으로 P99 65% 감소
• 확대 적용 시 더 큰 효과 기대 → 전수조사 진행

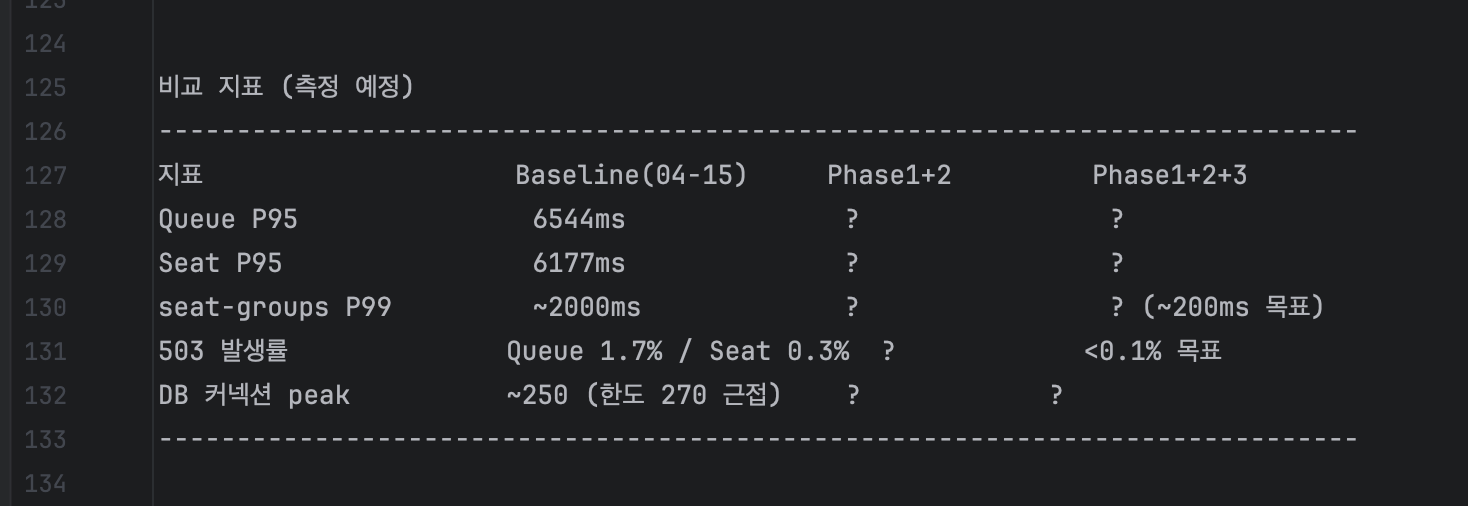

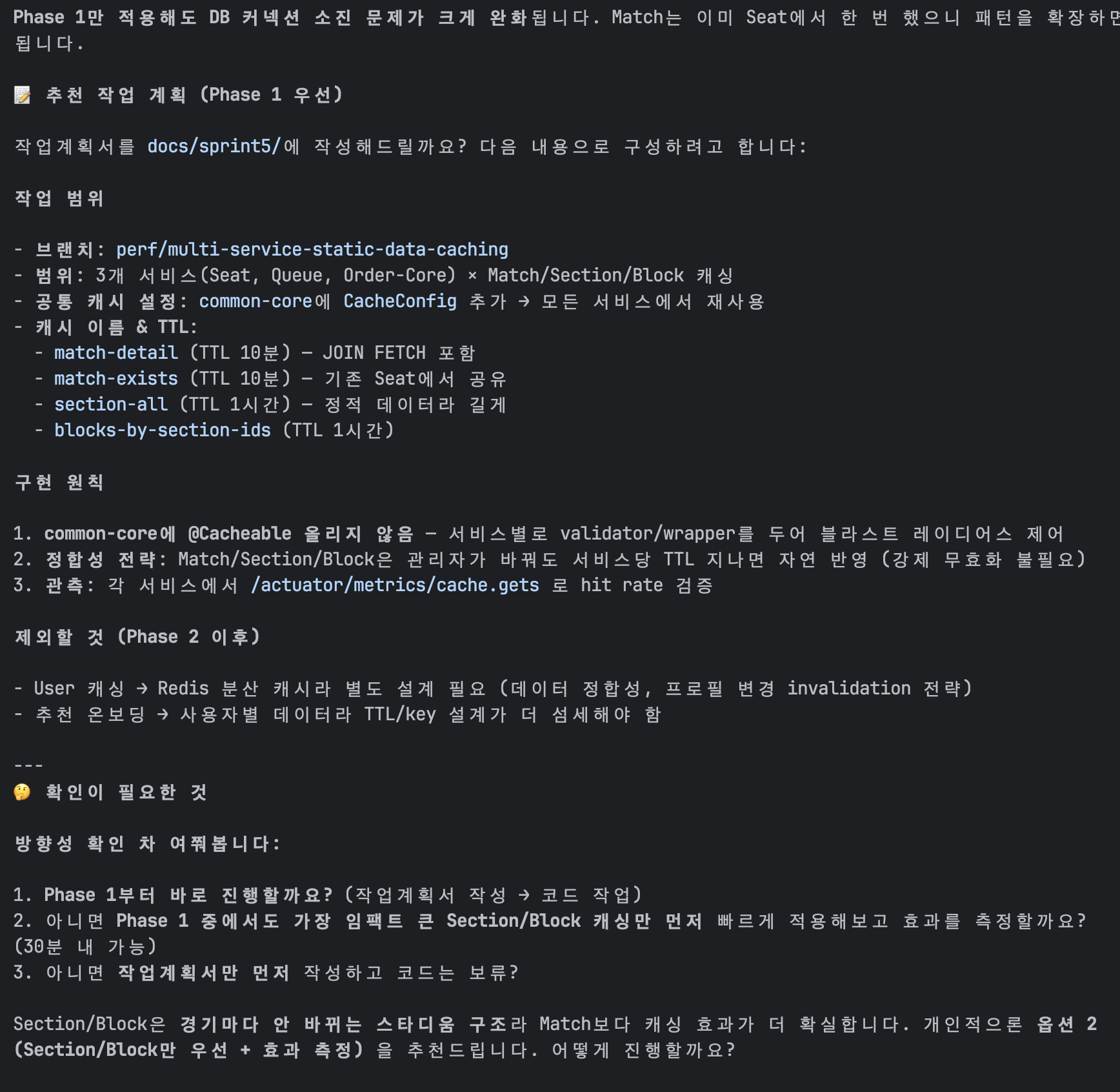

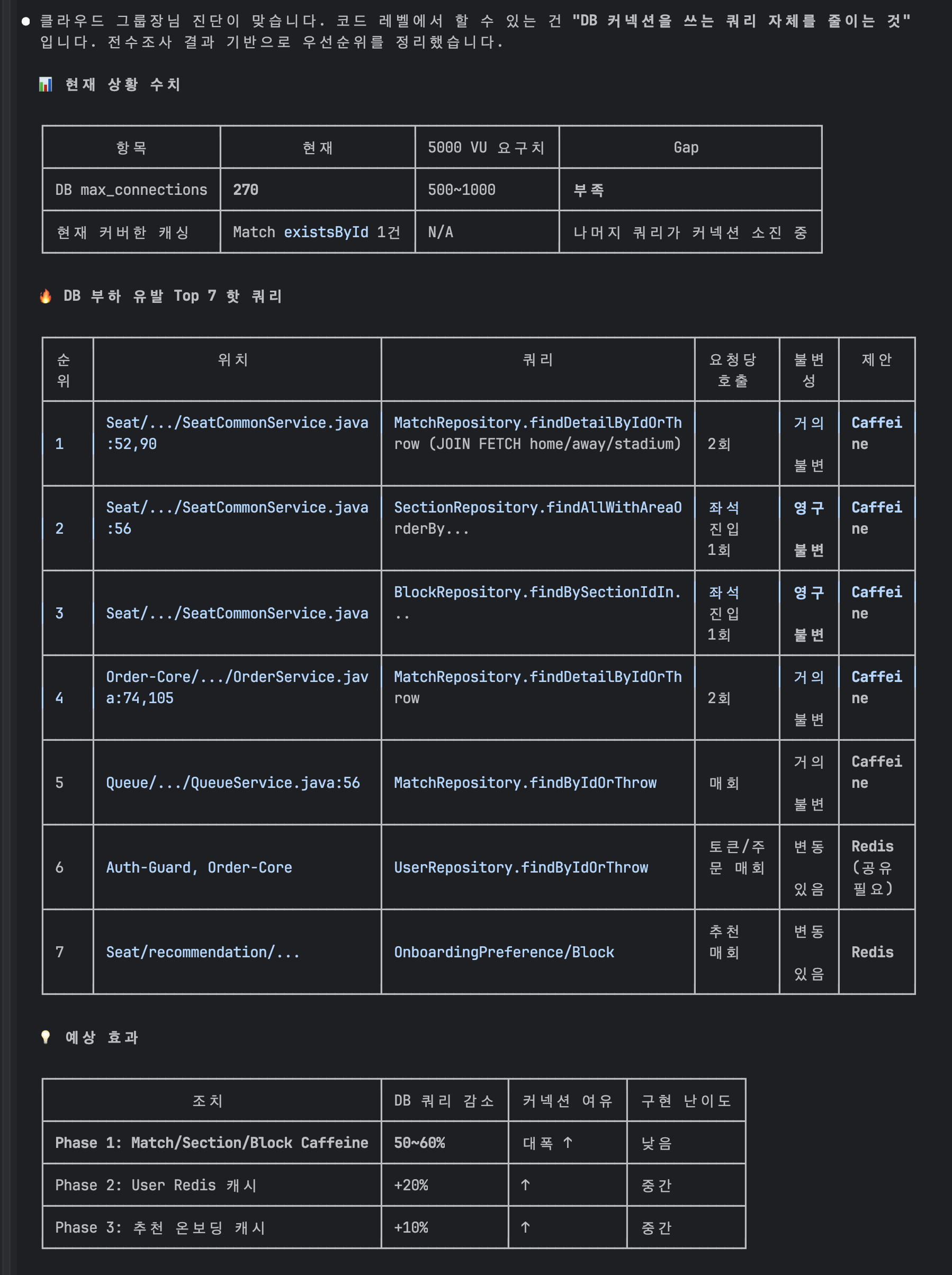

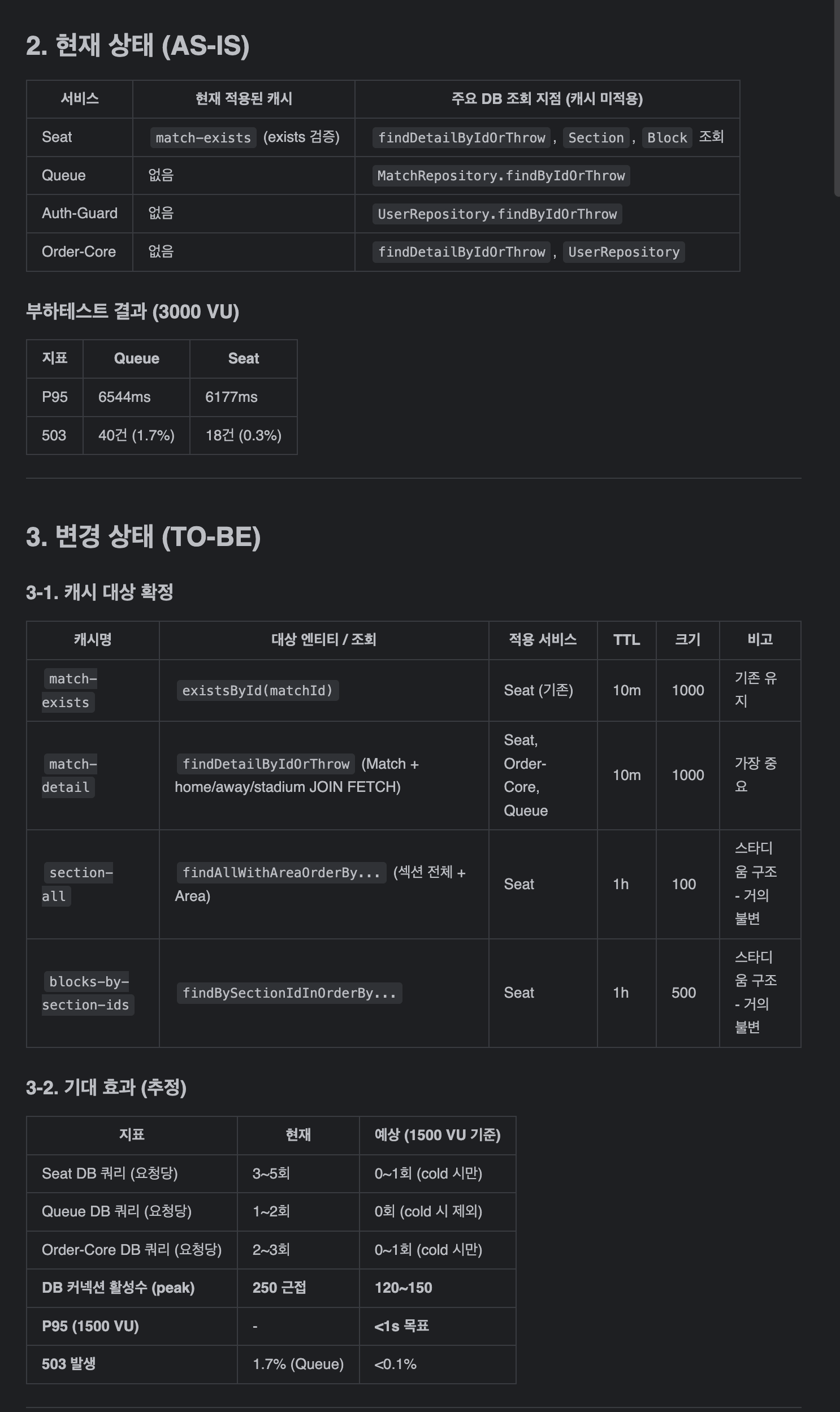

4. DB Top 7 쿼리 전수조사 (폴더 09)

• DB 부하를 유발하는 Top 7 쿼리 식별
• 각 쿼리별 캐싱 전략 수립 (Caffeine vs Redis)
• Phase 1 확대 작업계획서 작성

5. Phase 1 확대 — Multi-Service Caffeine

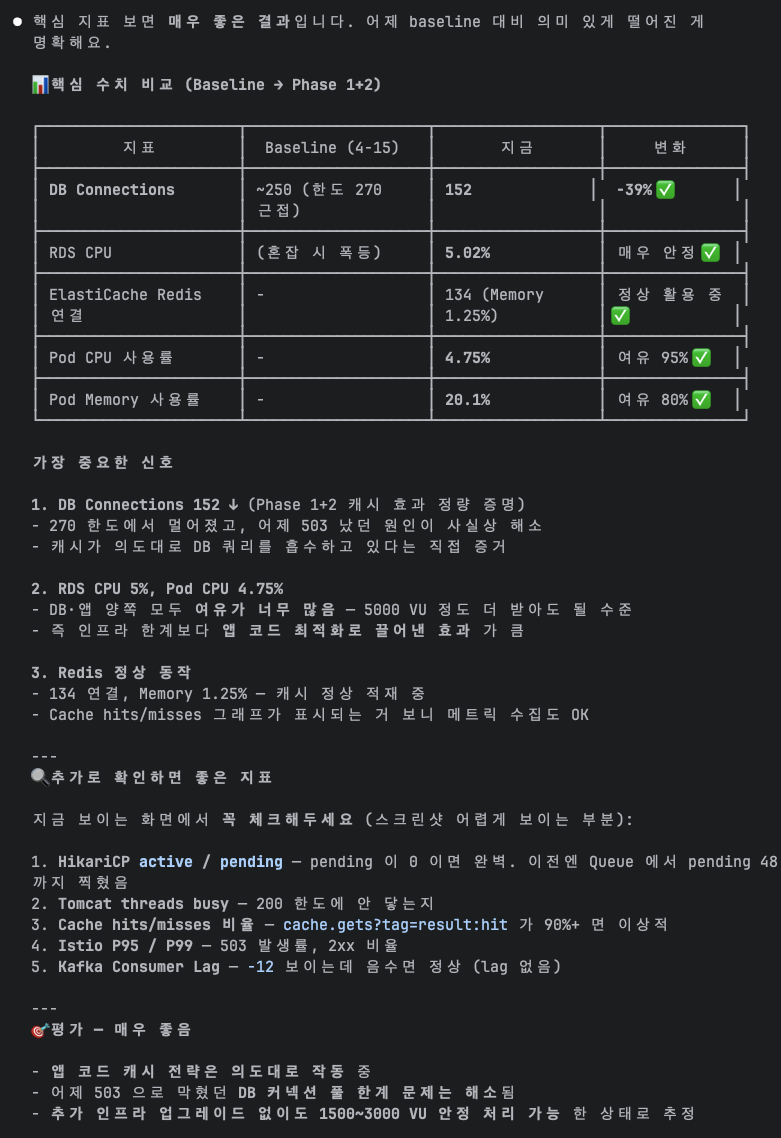

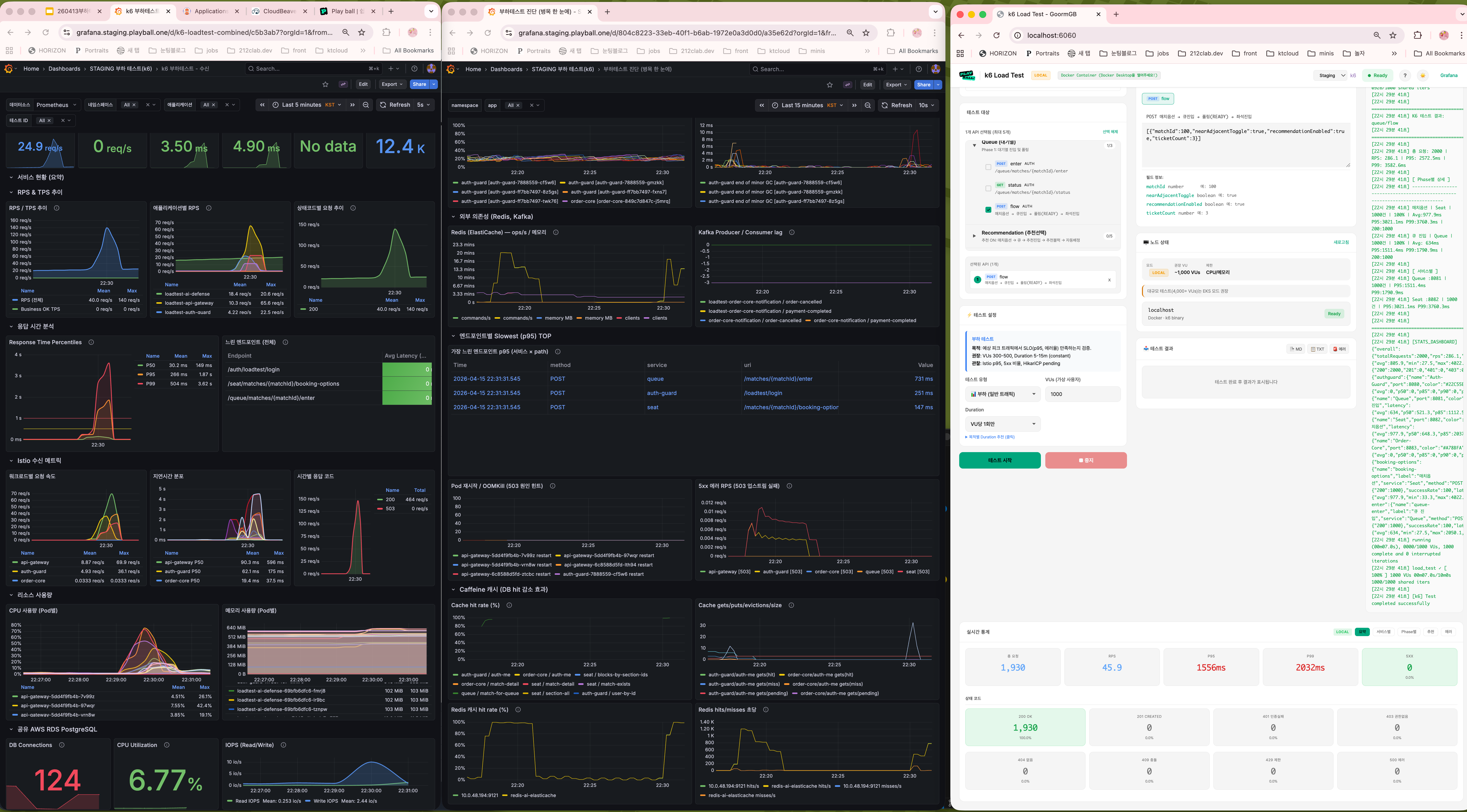

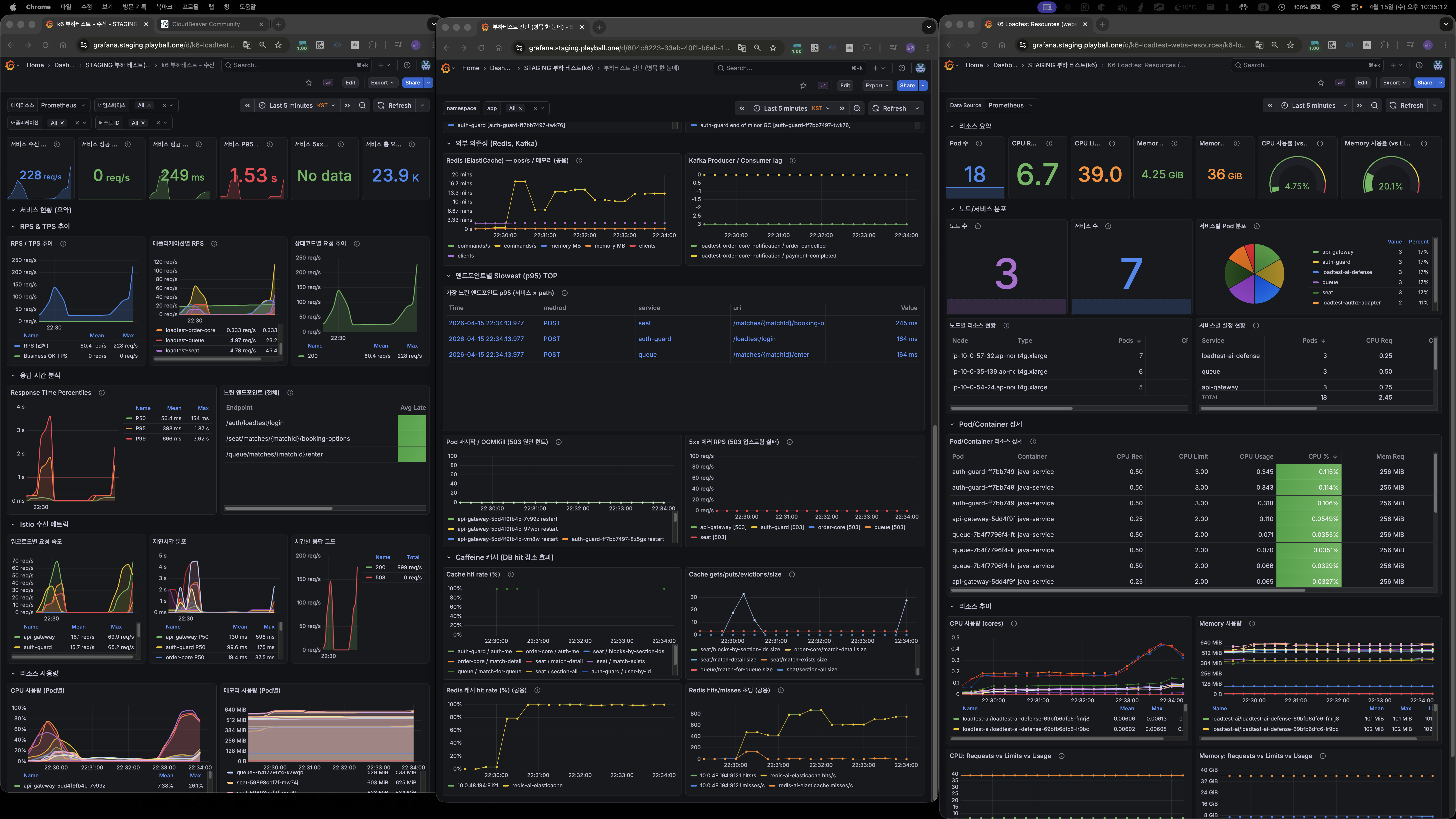

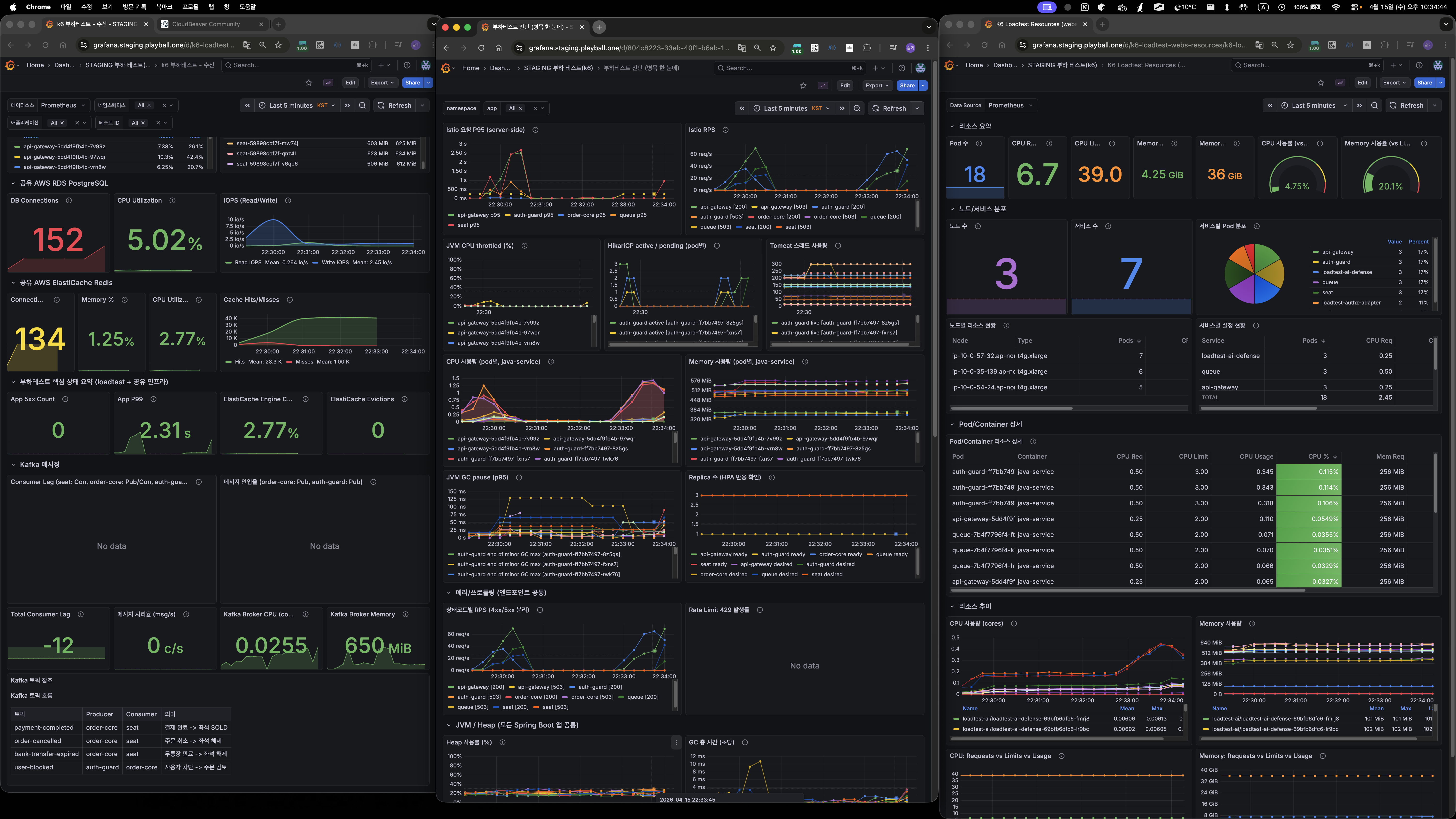

5-1. 큐 1000 VU (폴더 10)

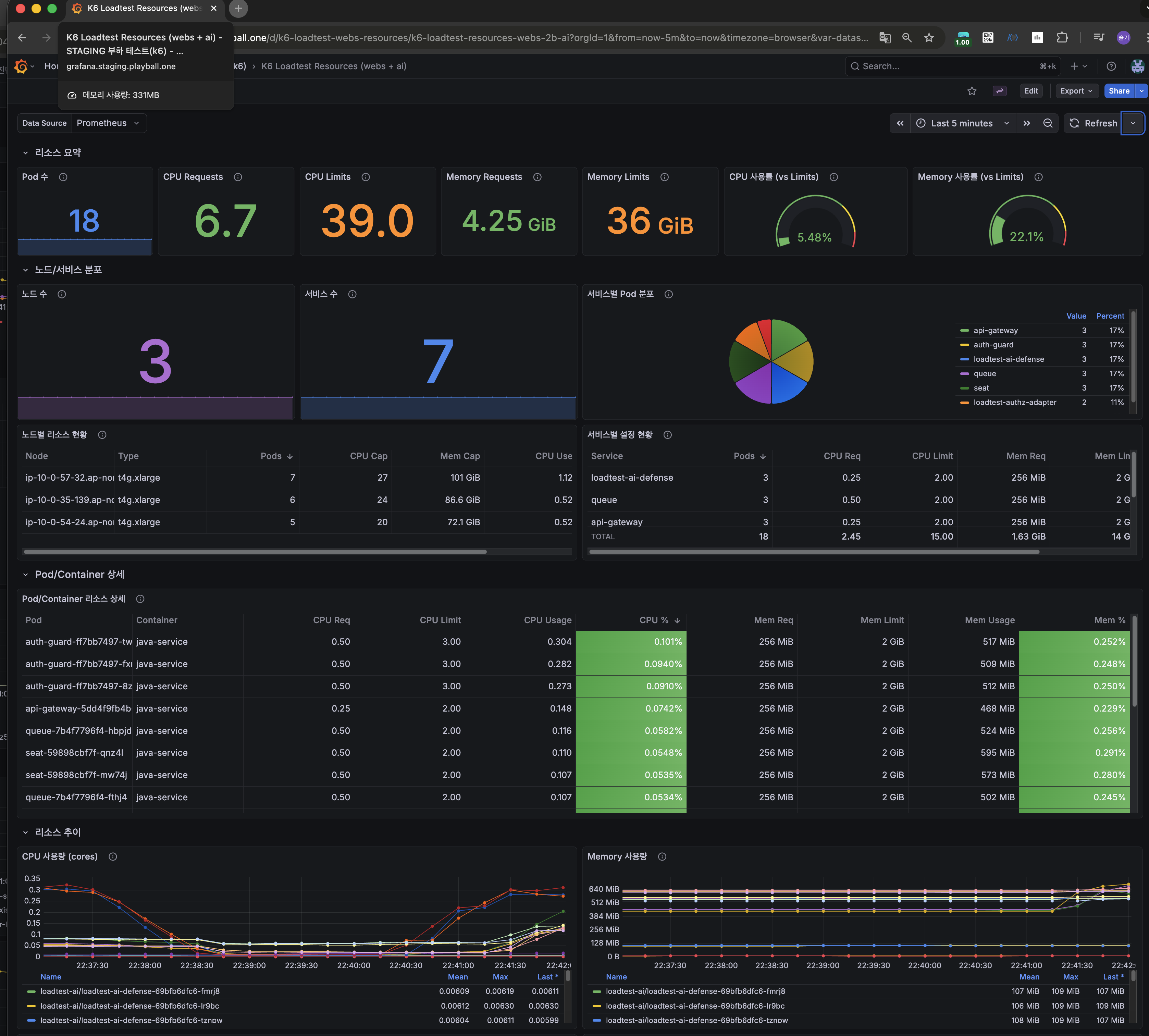

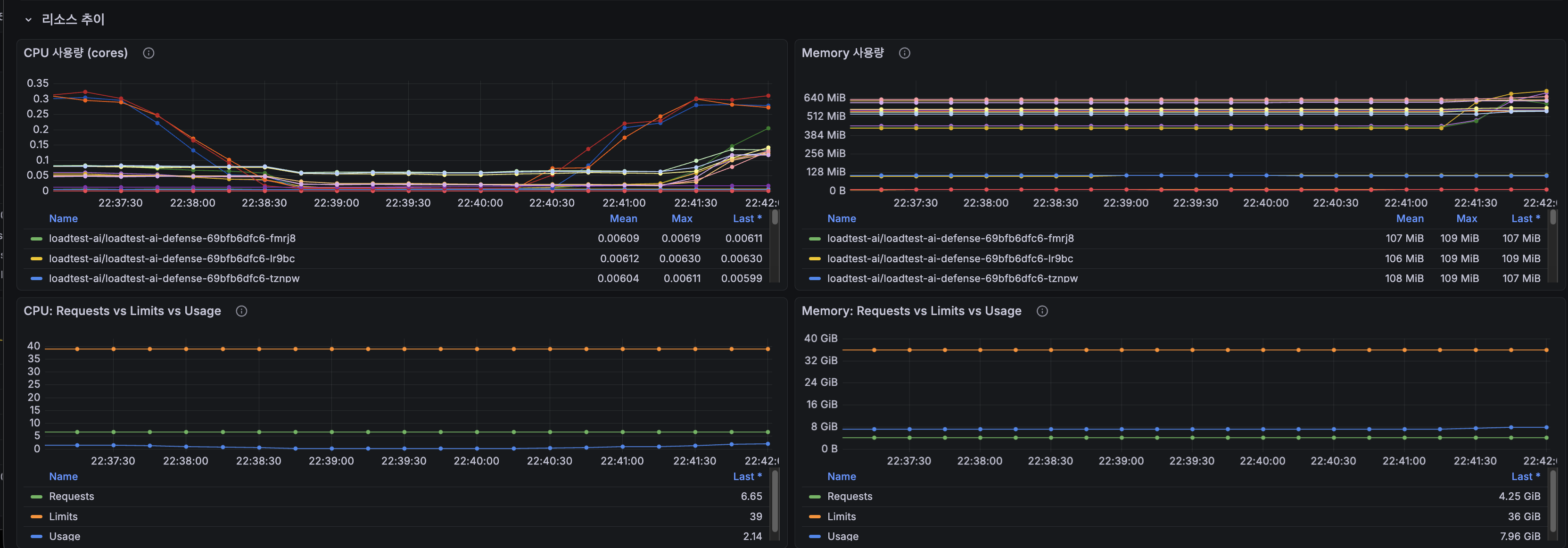

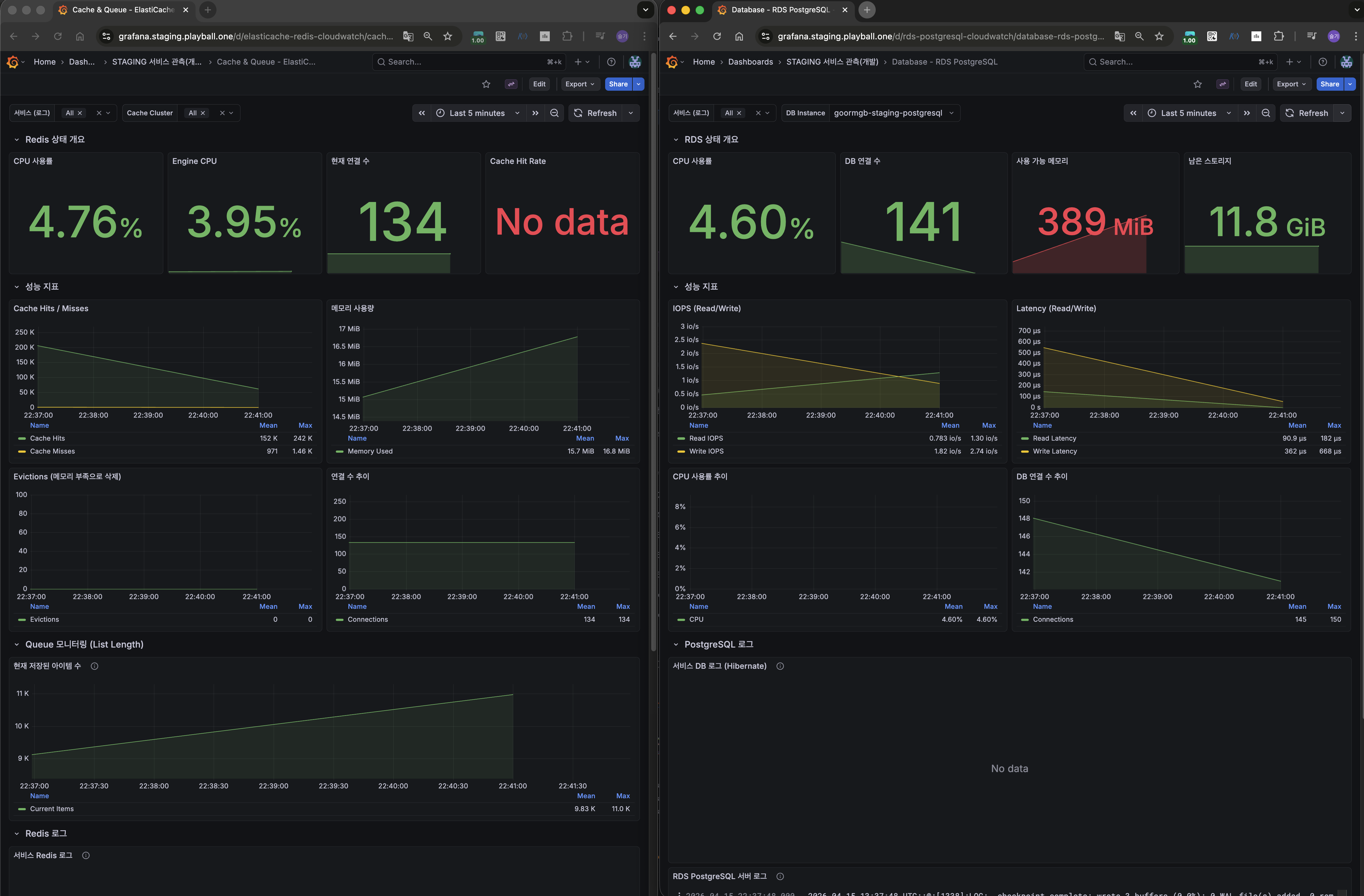

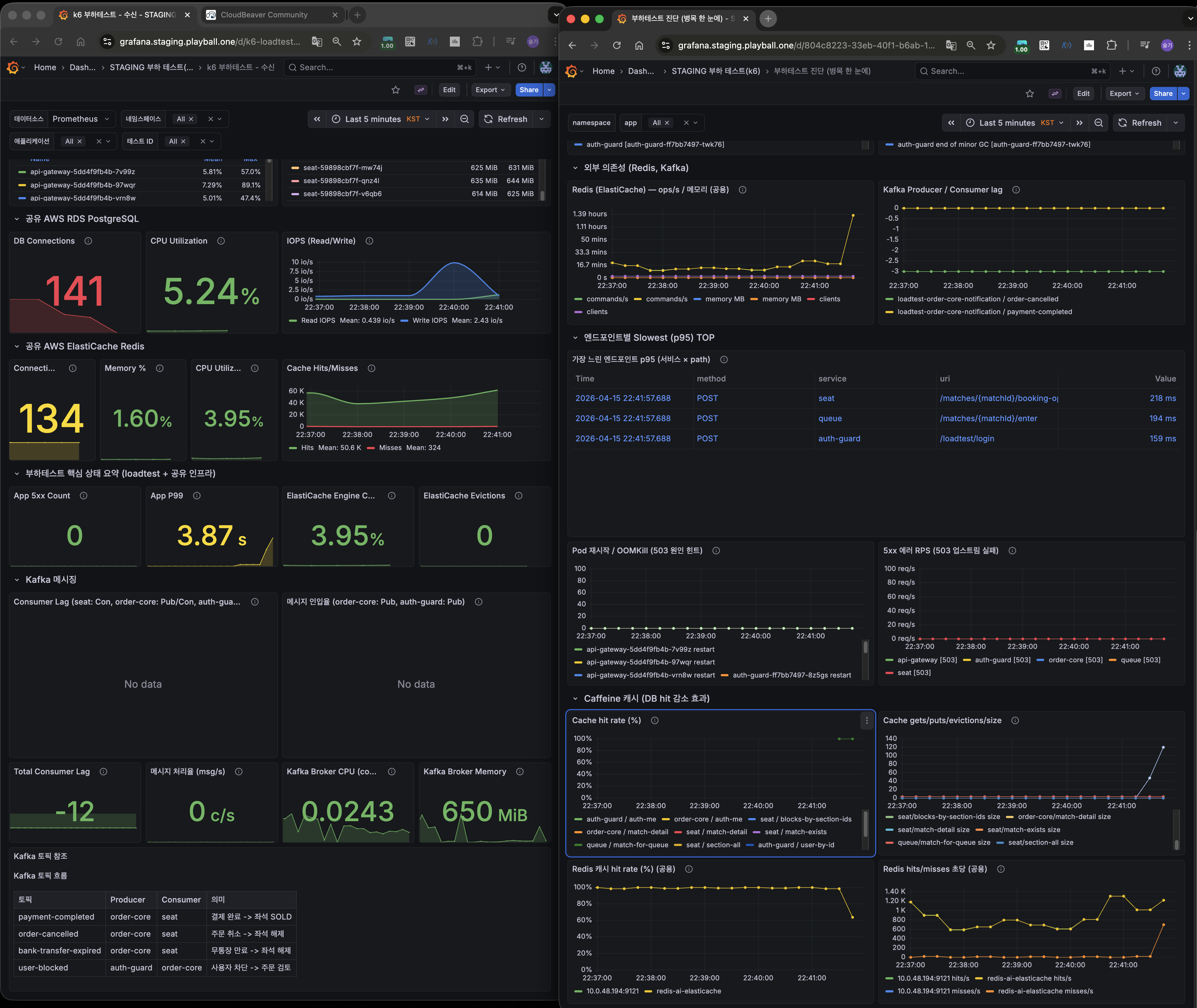

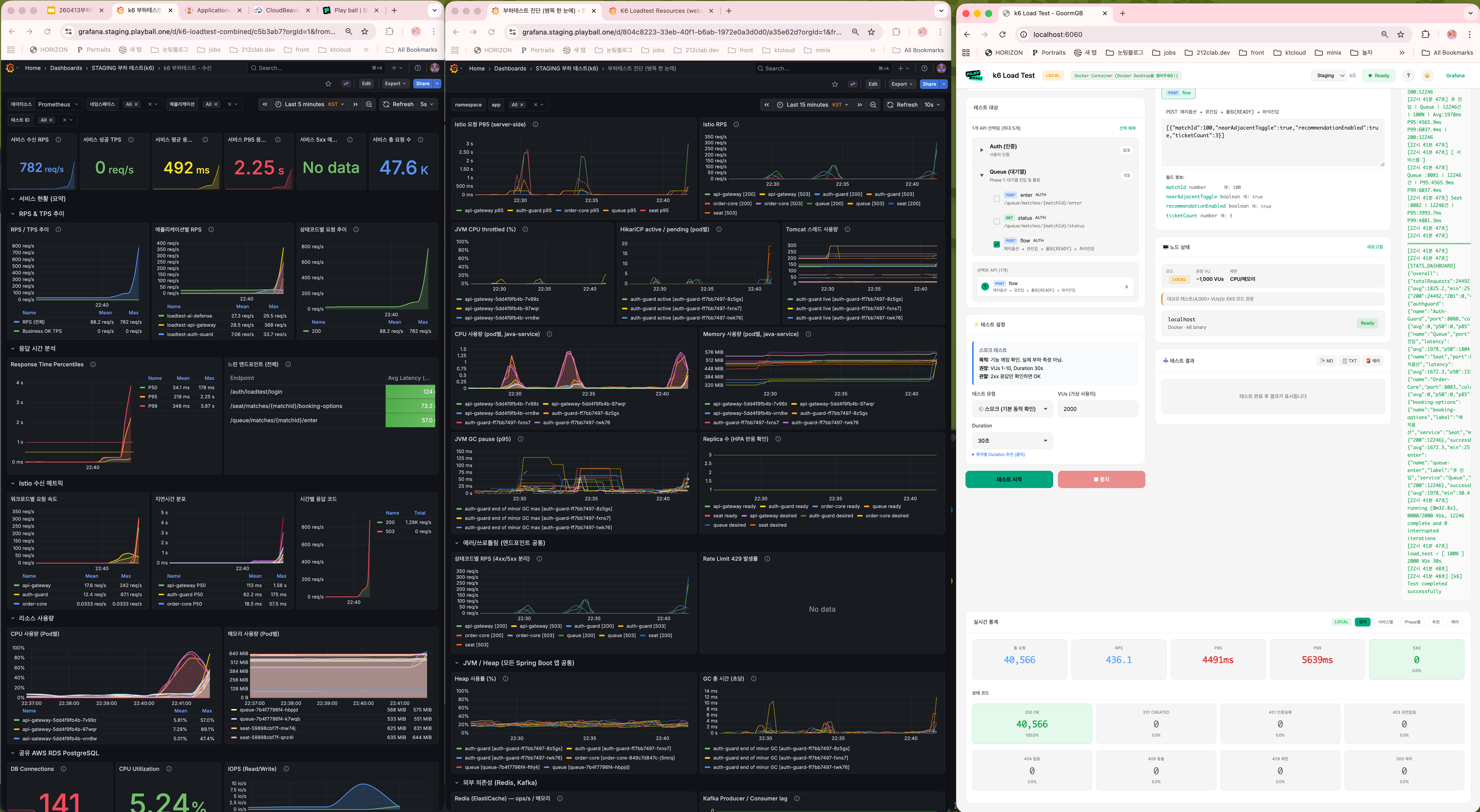

5-2. 큐 2000 VU 30초 (폴더 11)

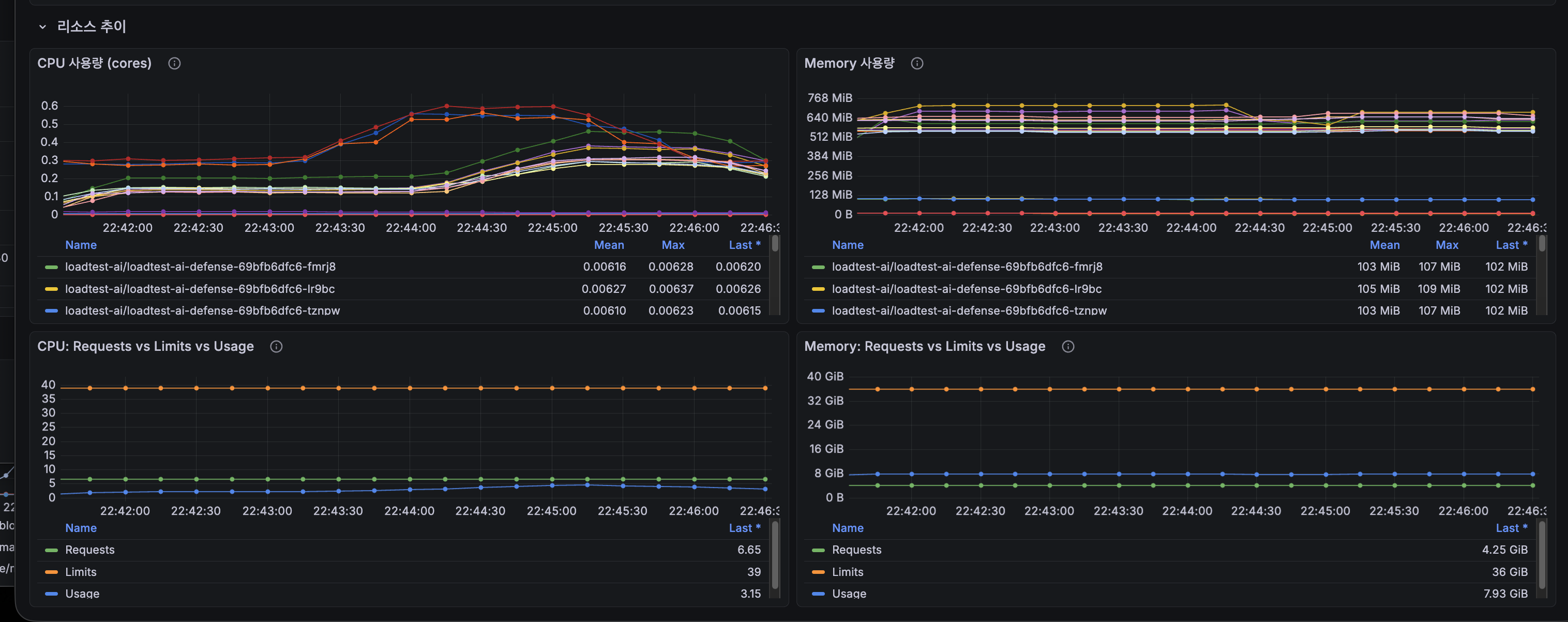

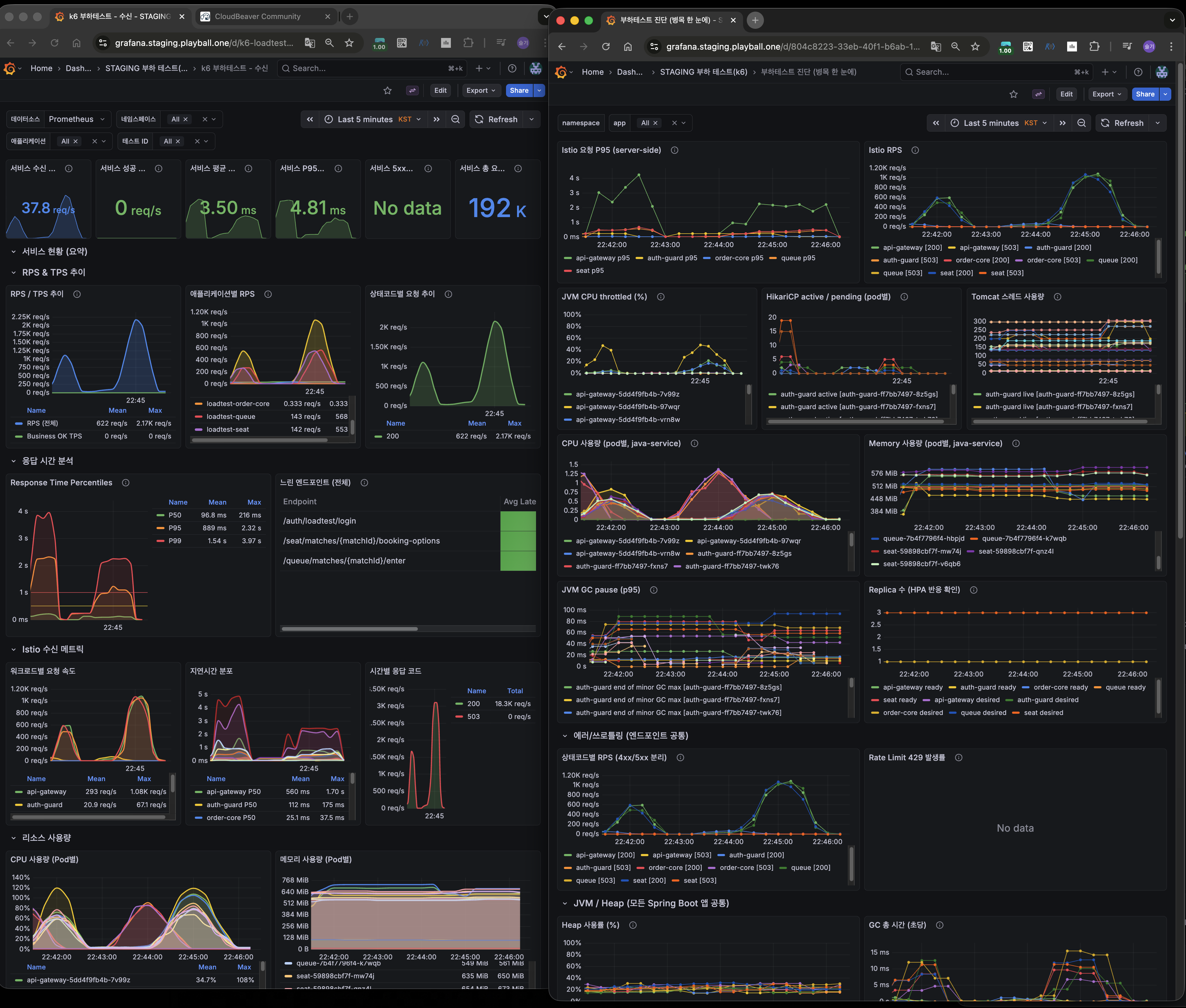

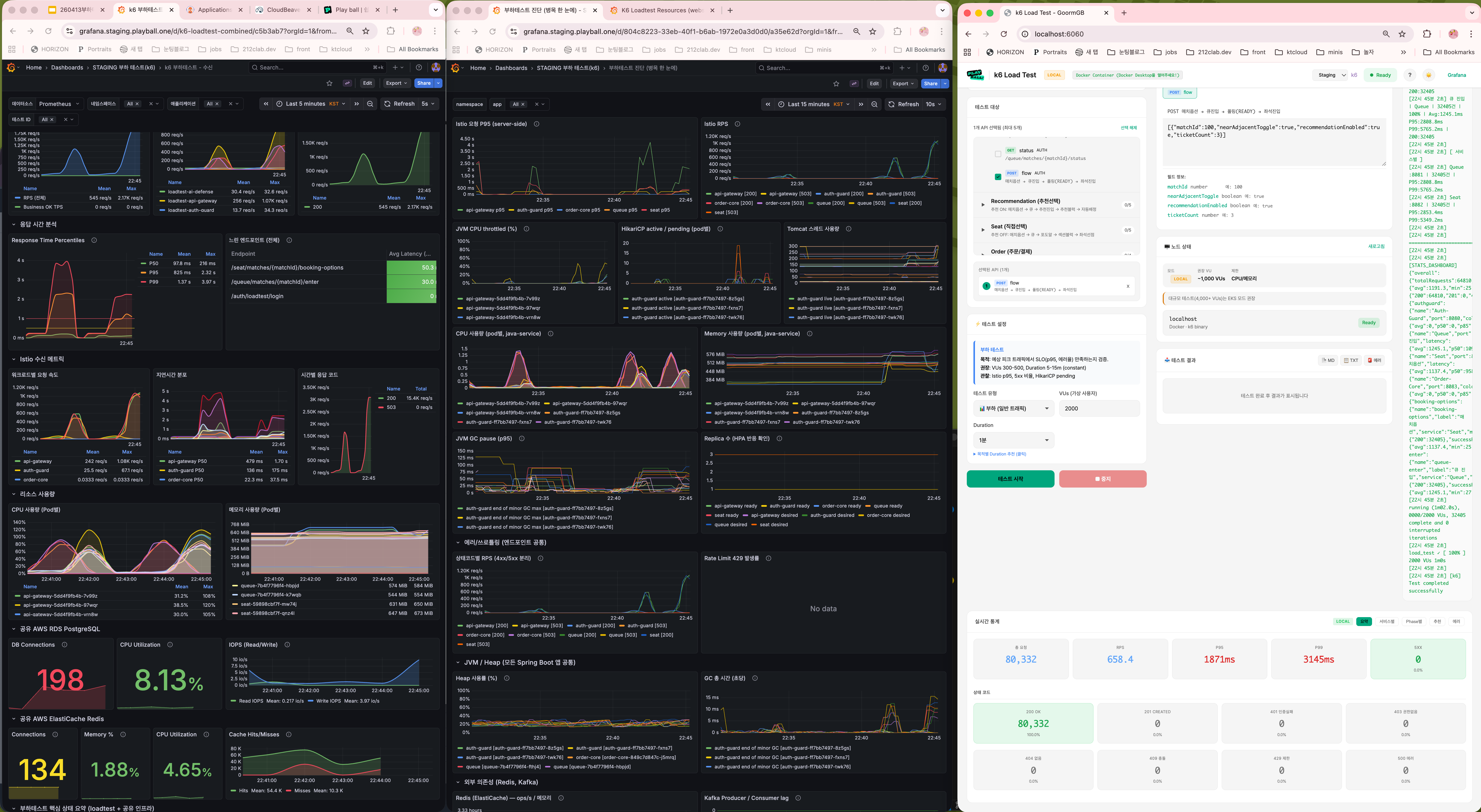

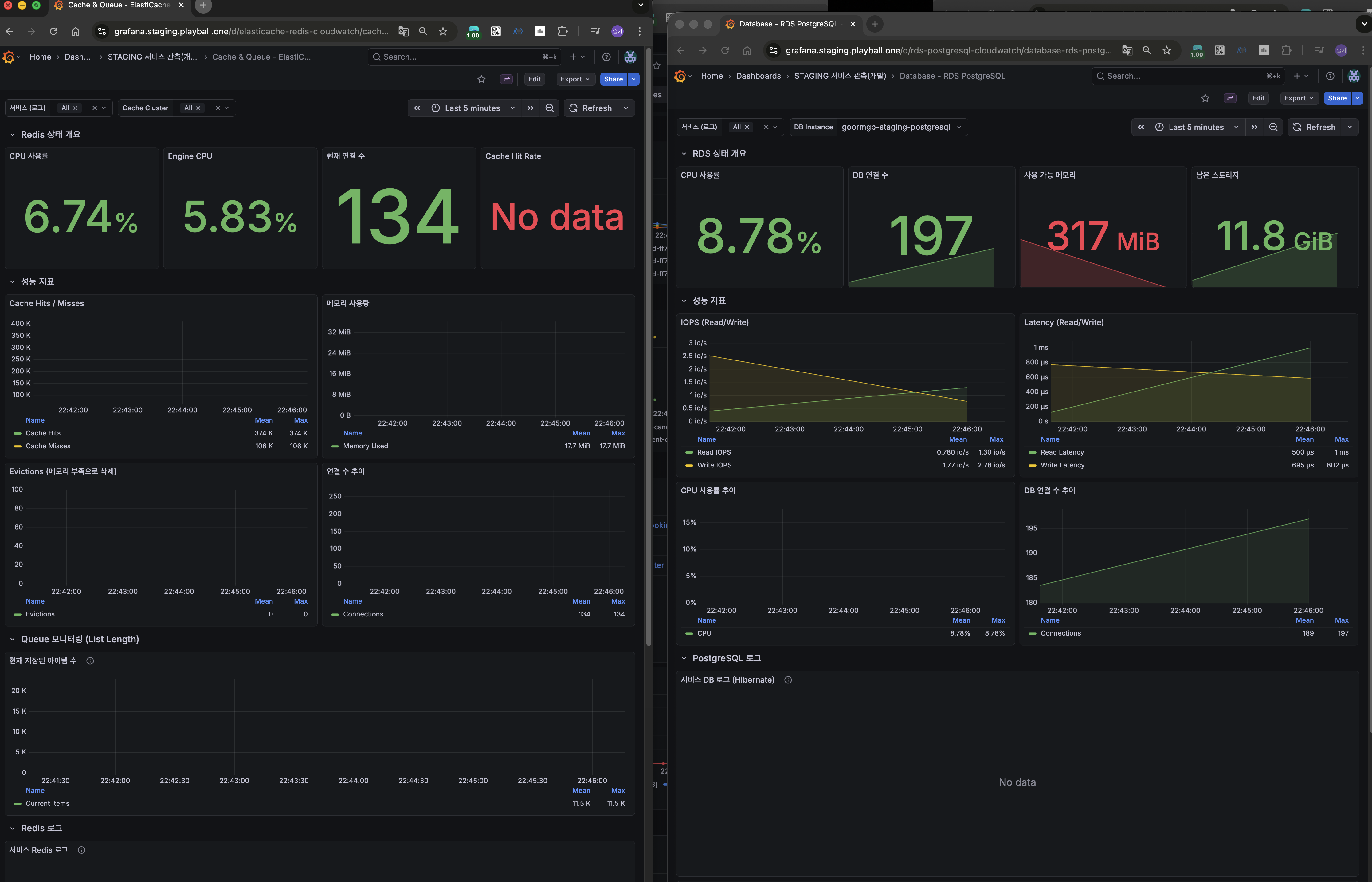

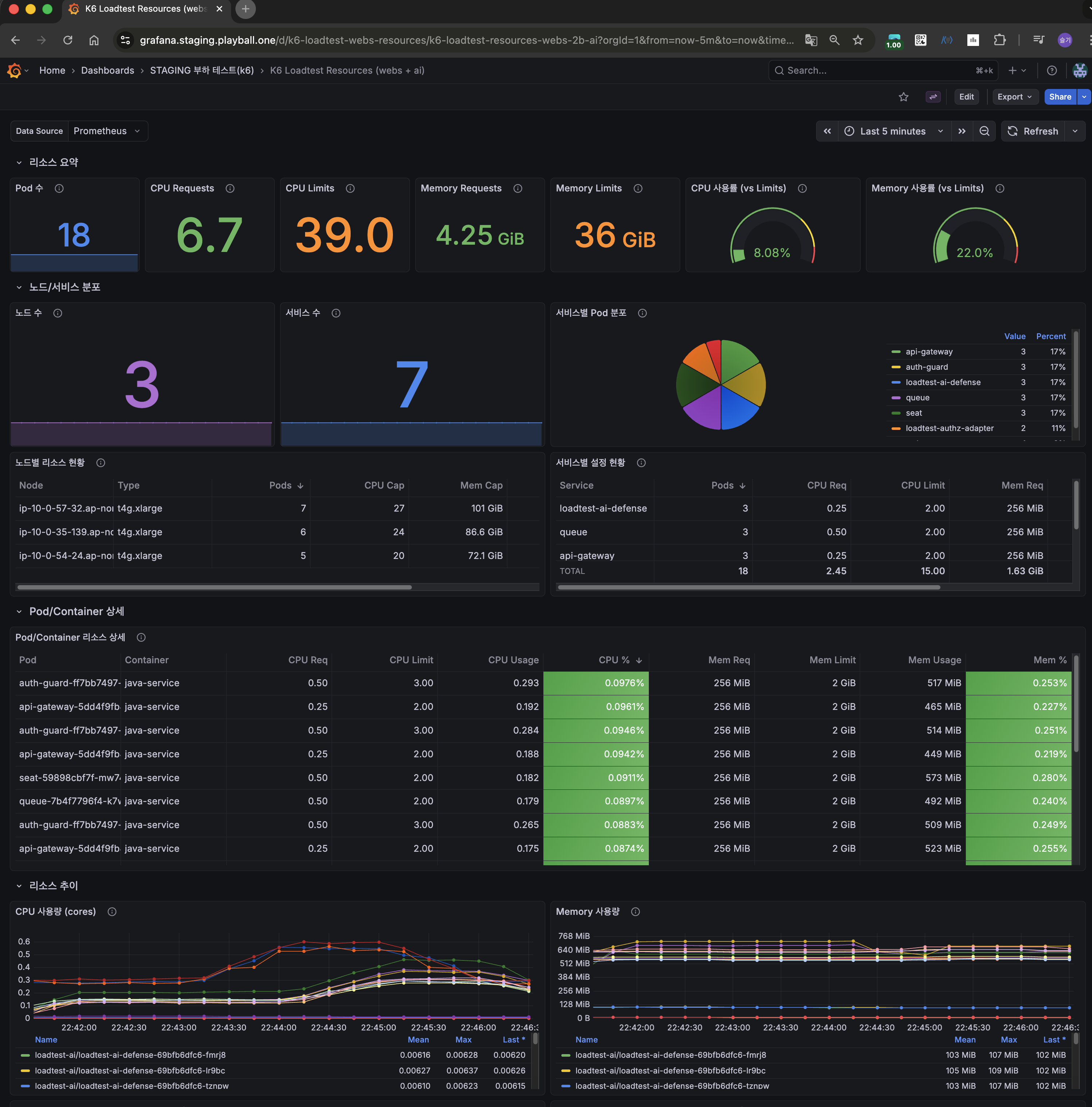

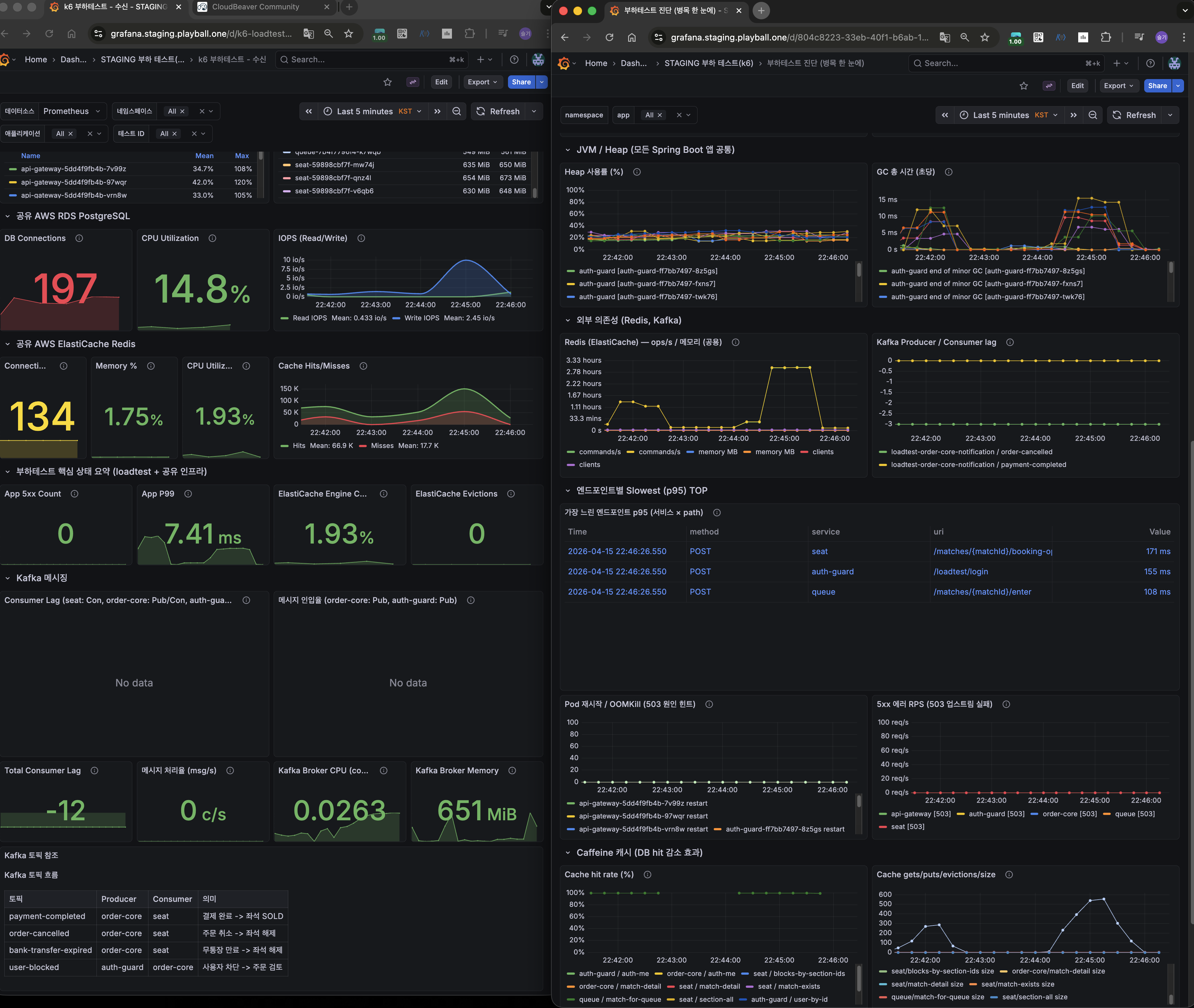

5-3. 큐 2000 VU 1분 (안정성 검증, 폴더 12)

6. 중간 조치 C — HttpClient Pool 상향

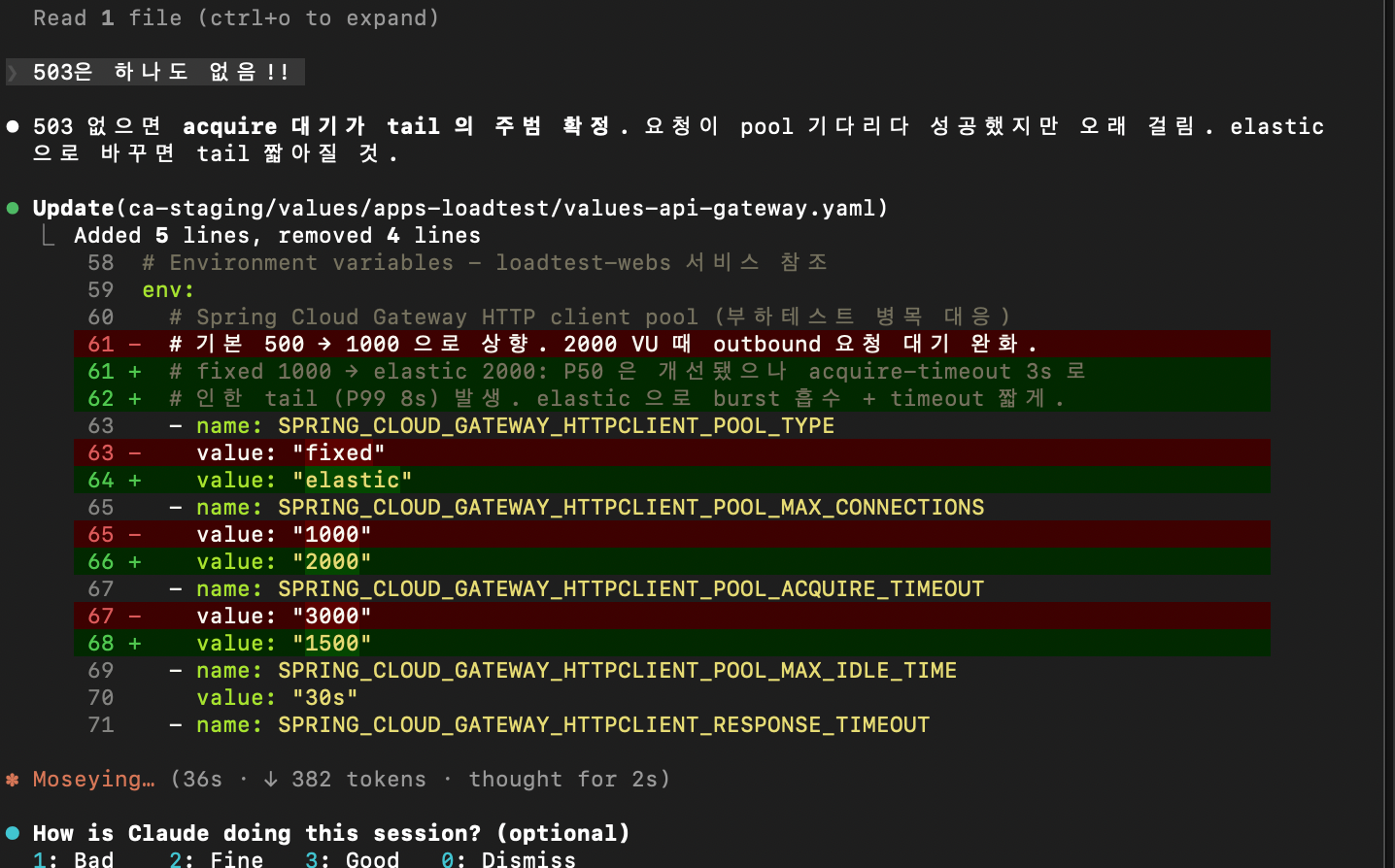

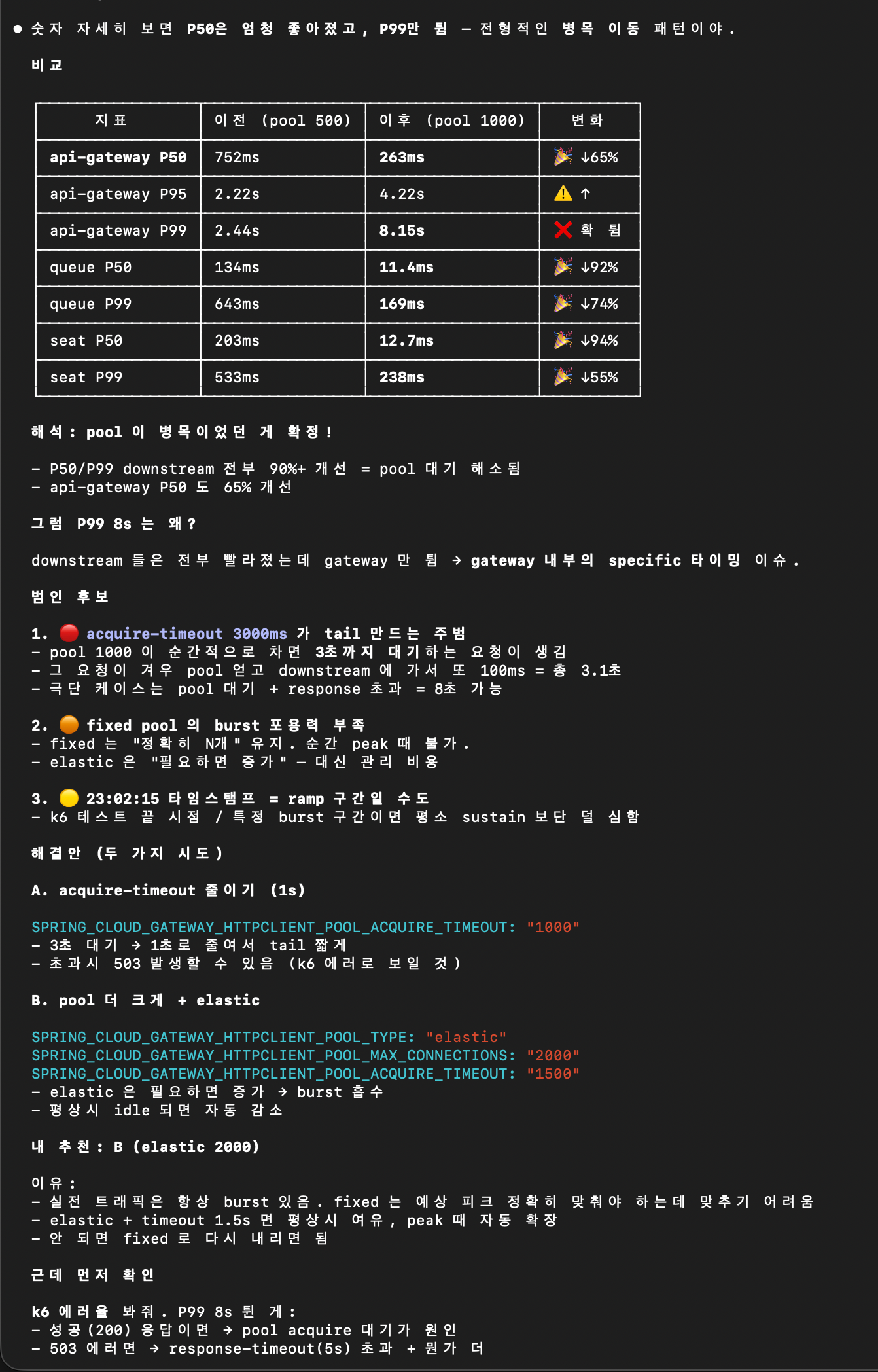

6-1. Pool 상향 직후 (폴더 13)

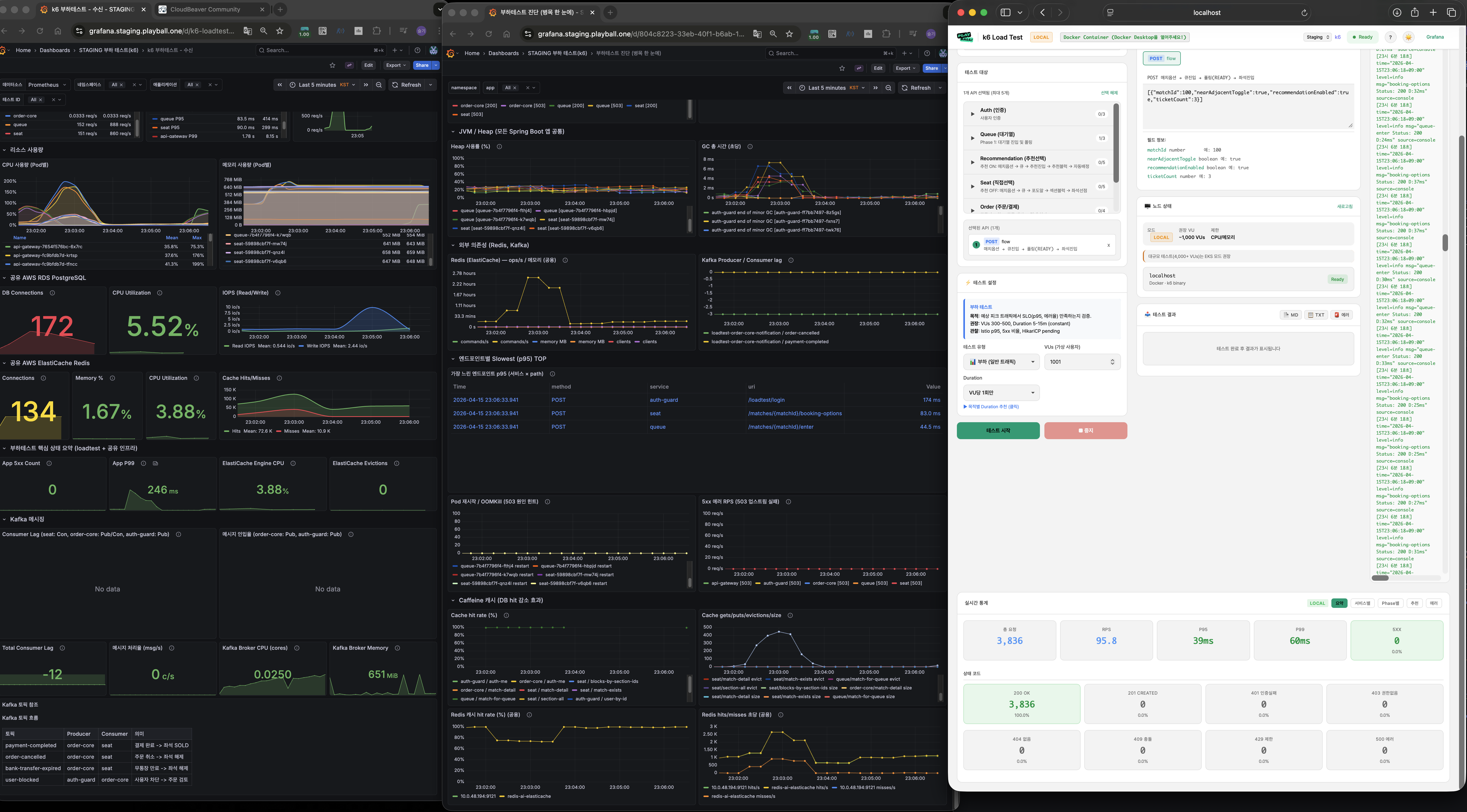

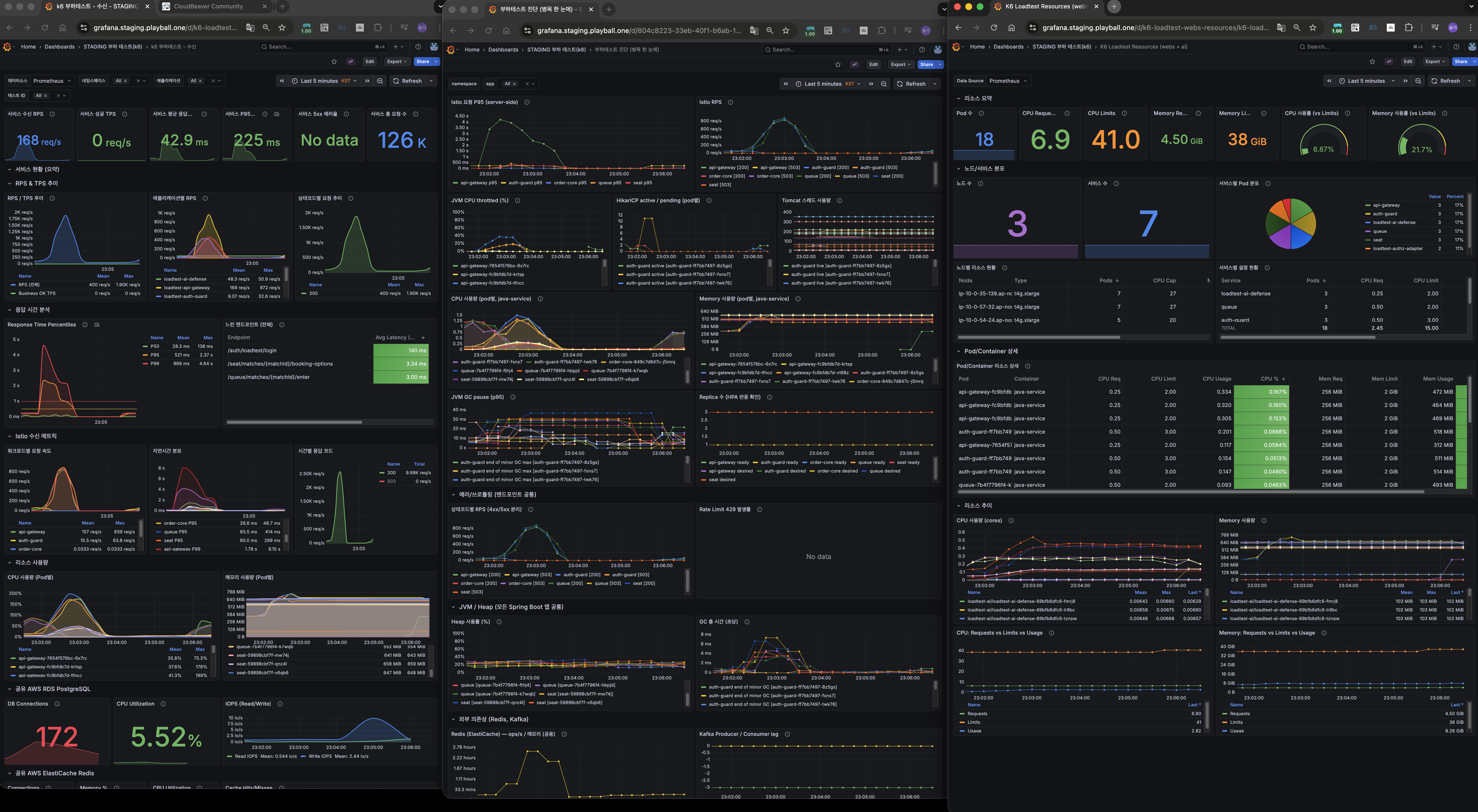

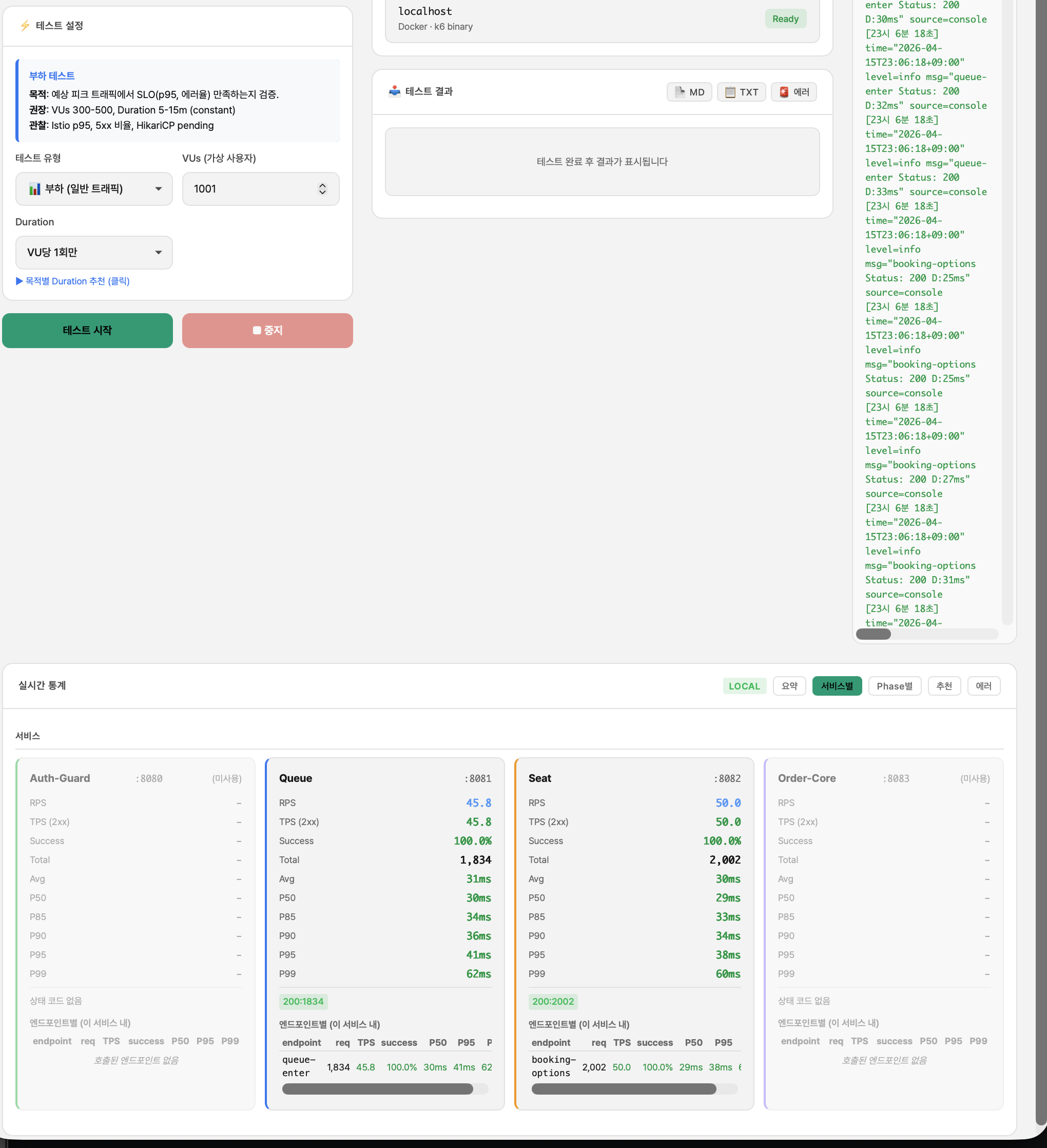

6-2. Pool + Phase 1,2 통합, 1000 VU — 극적 개선 (폴더 14)

수치: Avg 31ms, P99 60ms (2000ms에서 60배 단축)

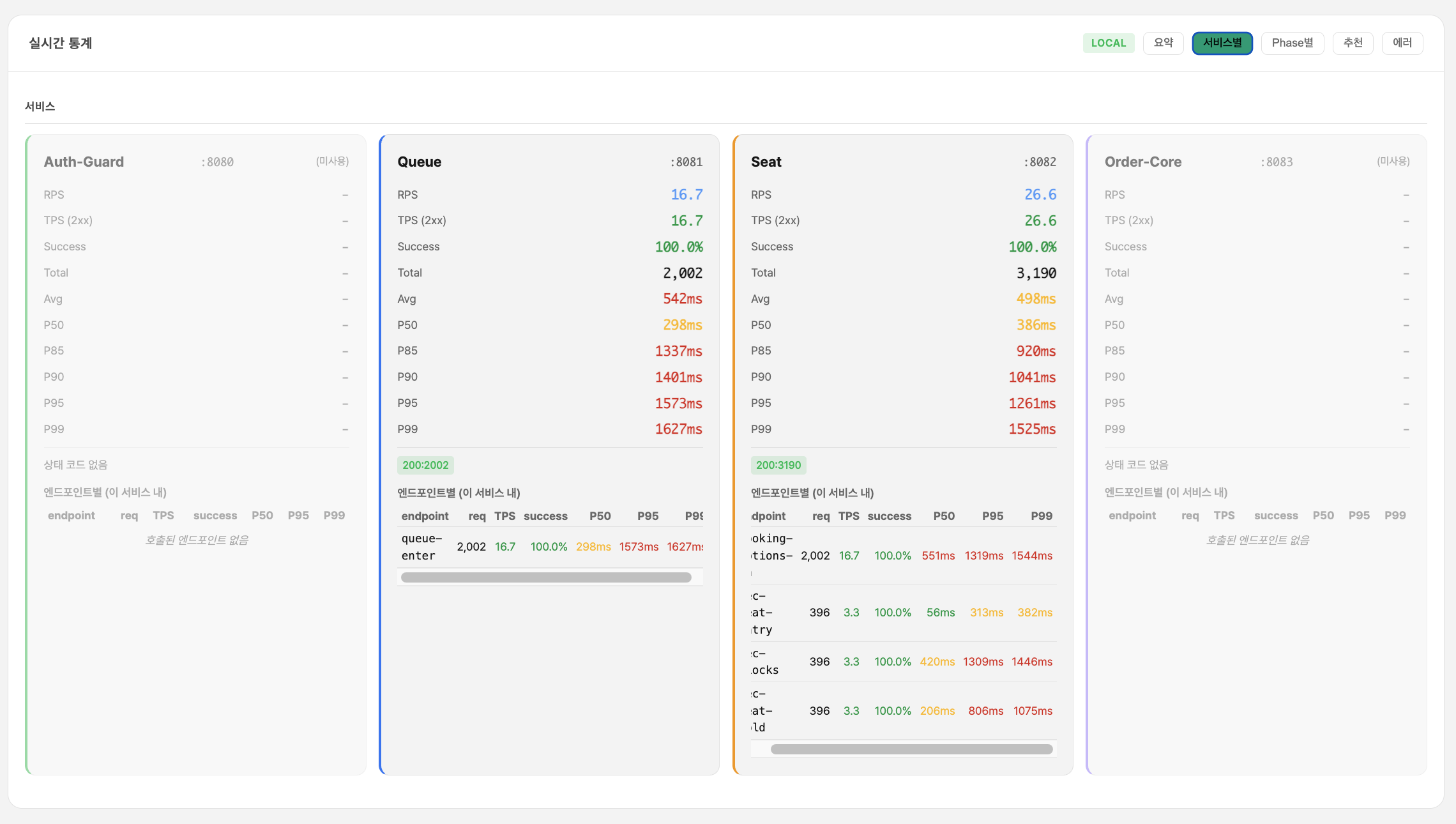

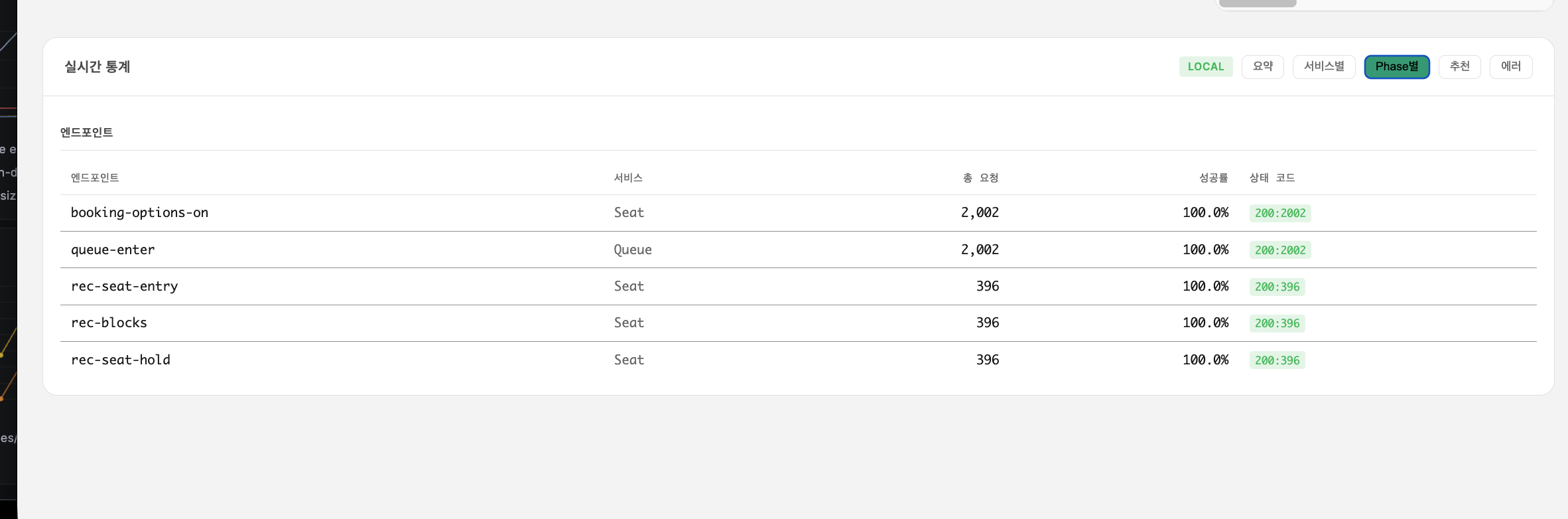

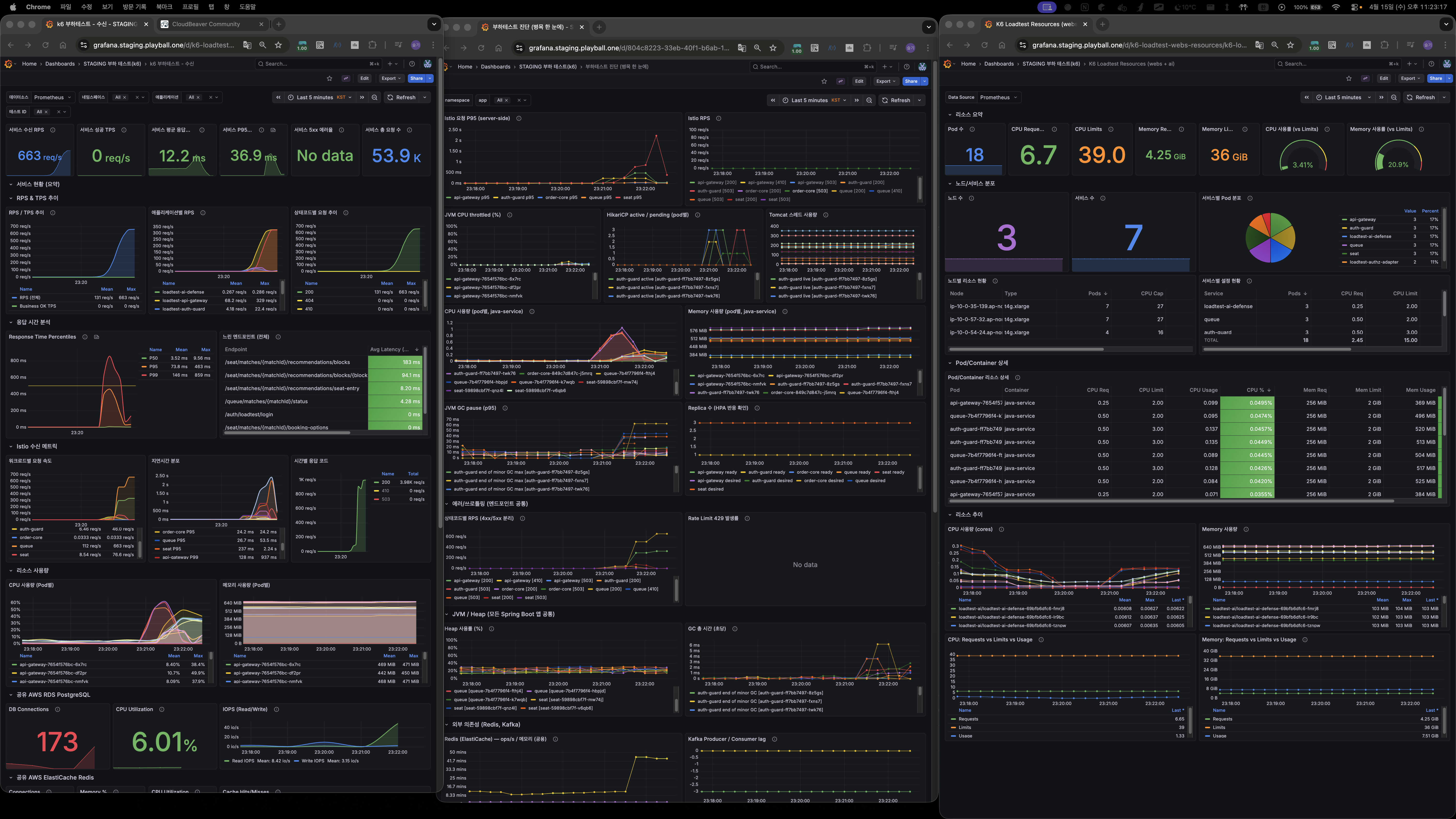

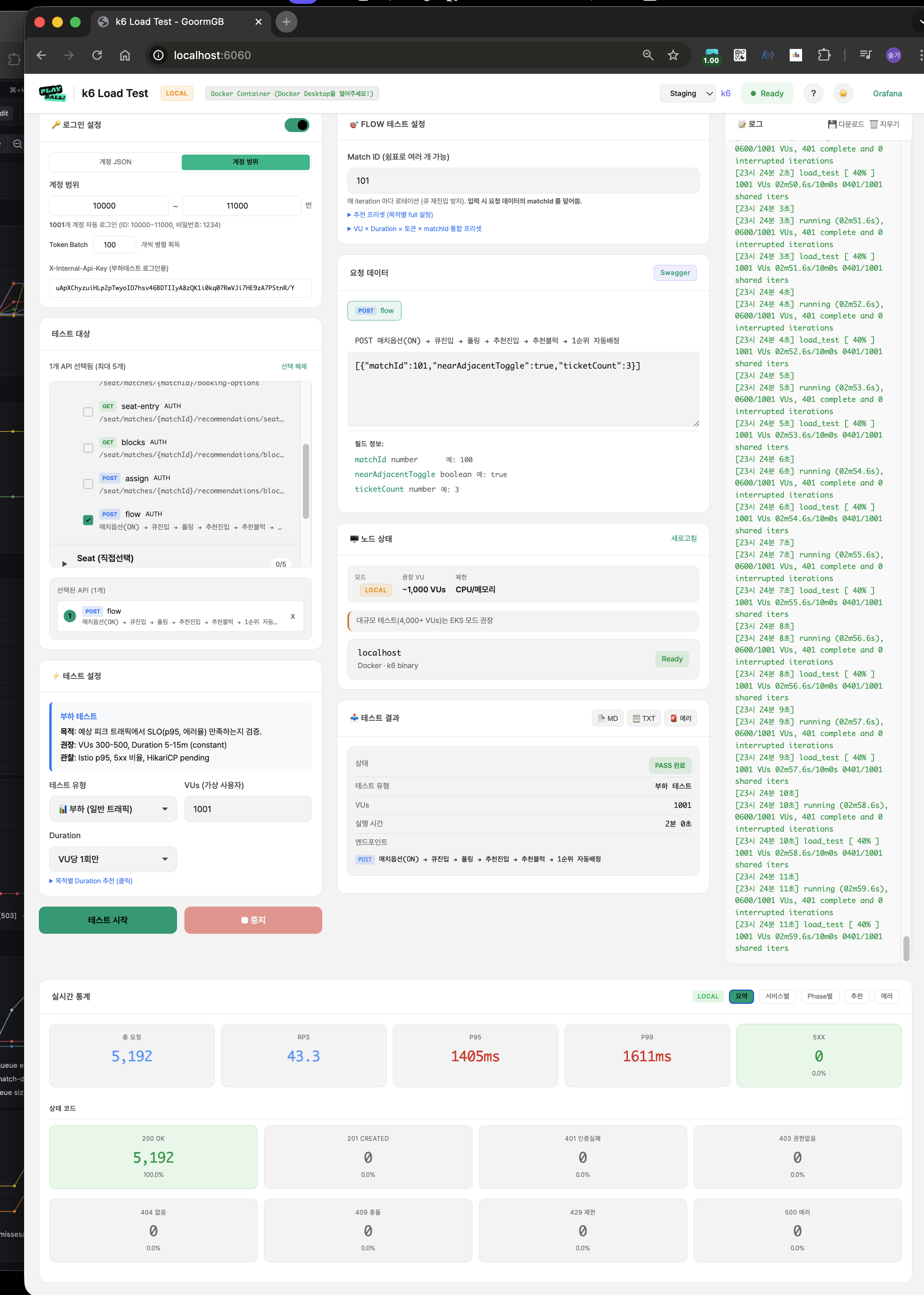

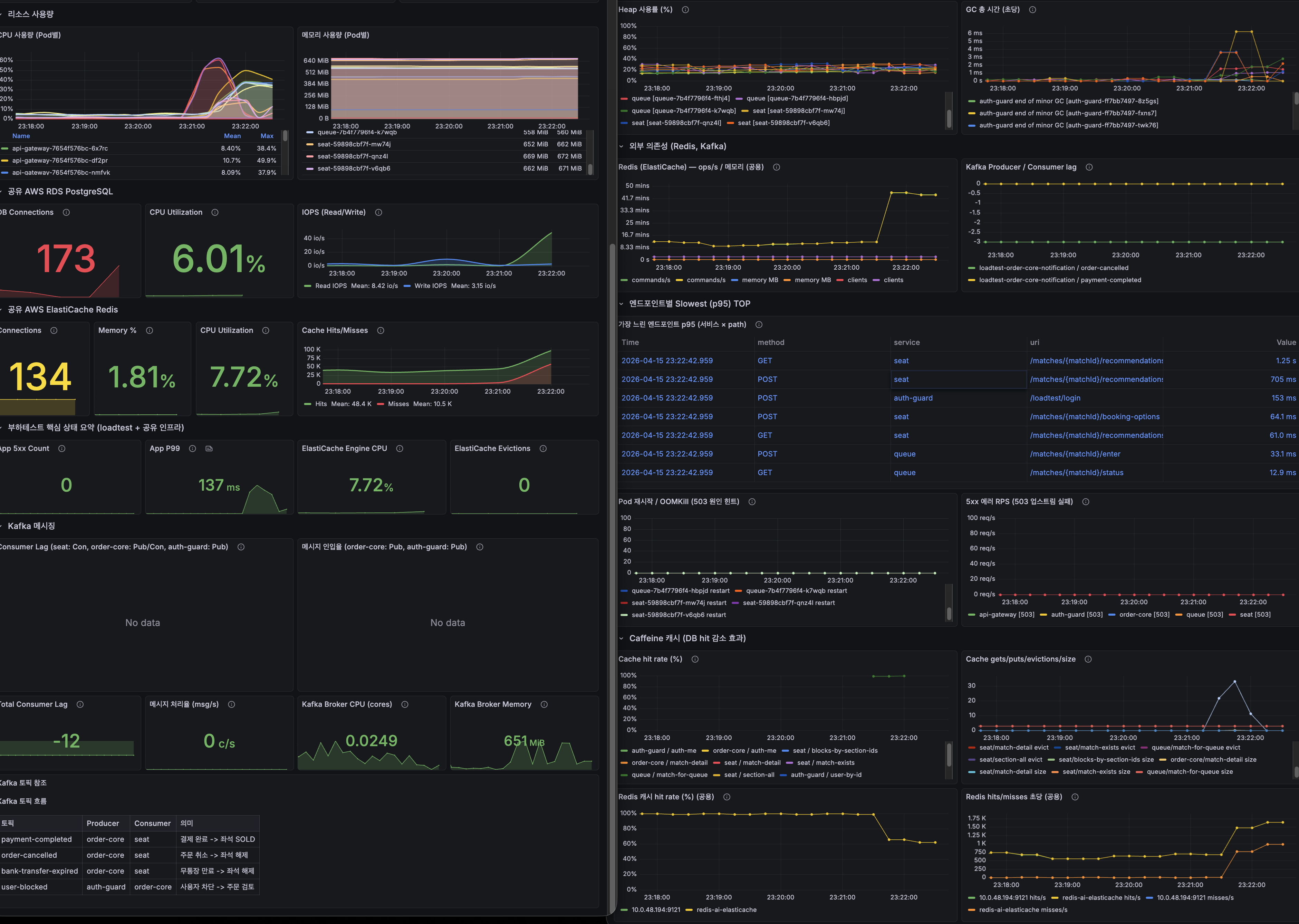

6-3. 추천 ON 1000명 재측정 (폴더 15, 03번과 동일 조건)

수치: Queue P99 194ms / Seat P99 1.23s

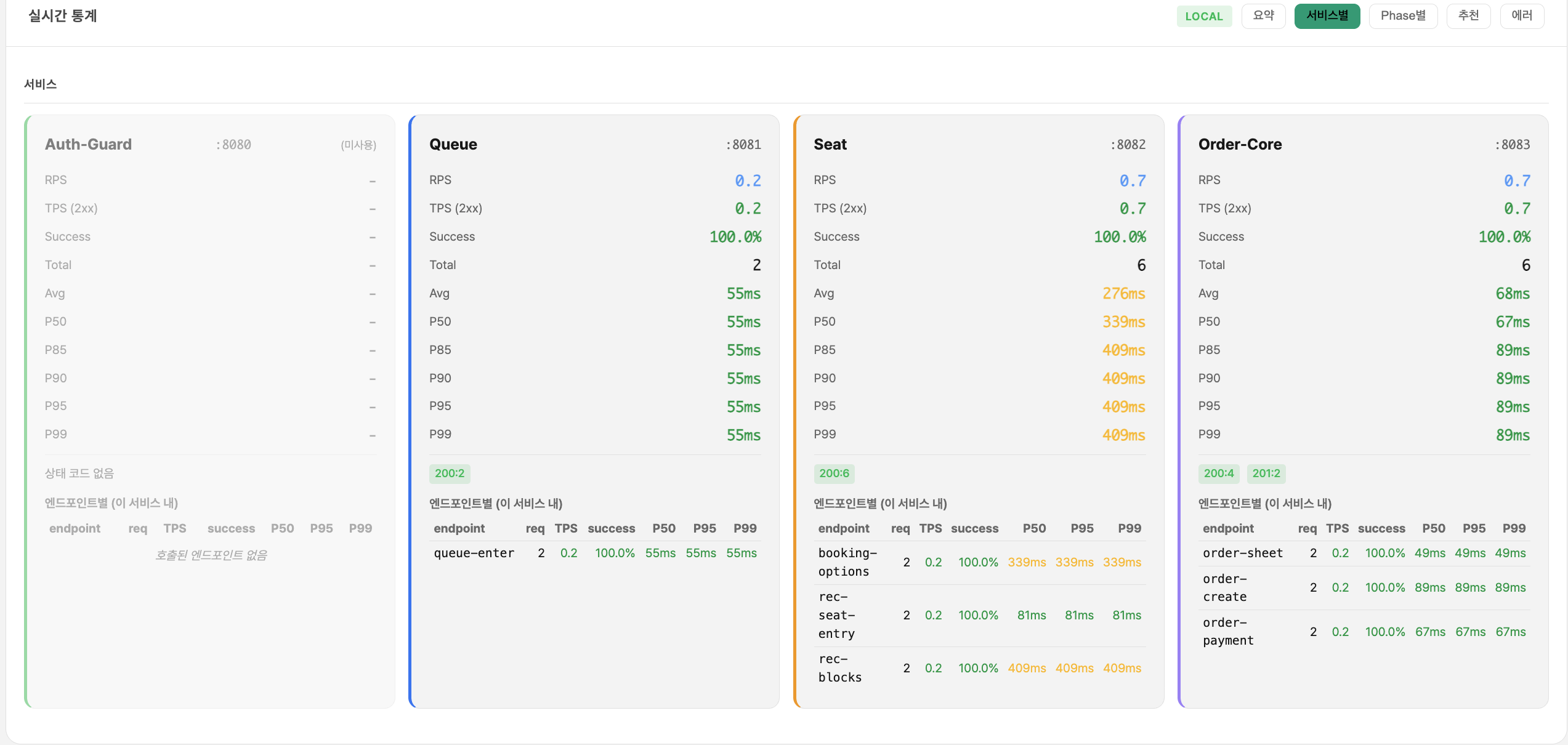

7. Phase 3,4 적용 전/후 직접 비교 (폴더 17) ★★★

가장 명확한 직전/직후 수치 비교.

7-1. 엔드투엔드 9단계 Flow

7-2. 엔드포인트별 세부 비교

8. TO-BE — Phase 3,4 완료 최종 상태

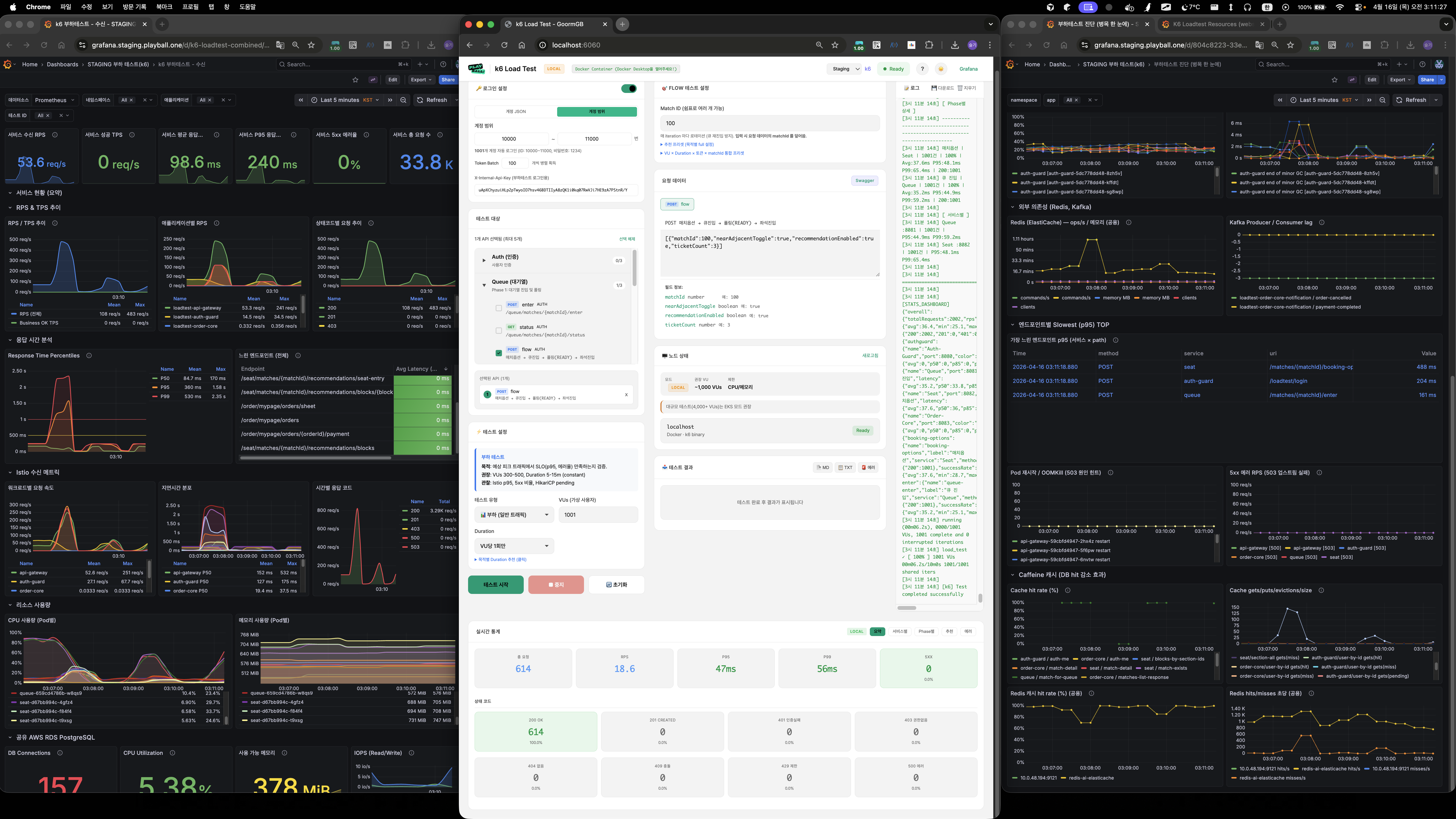

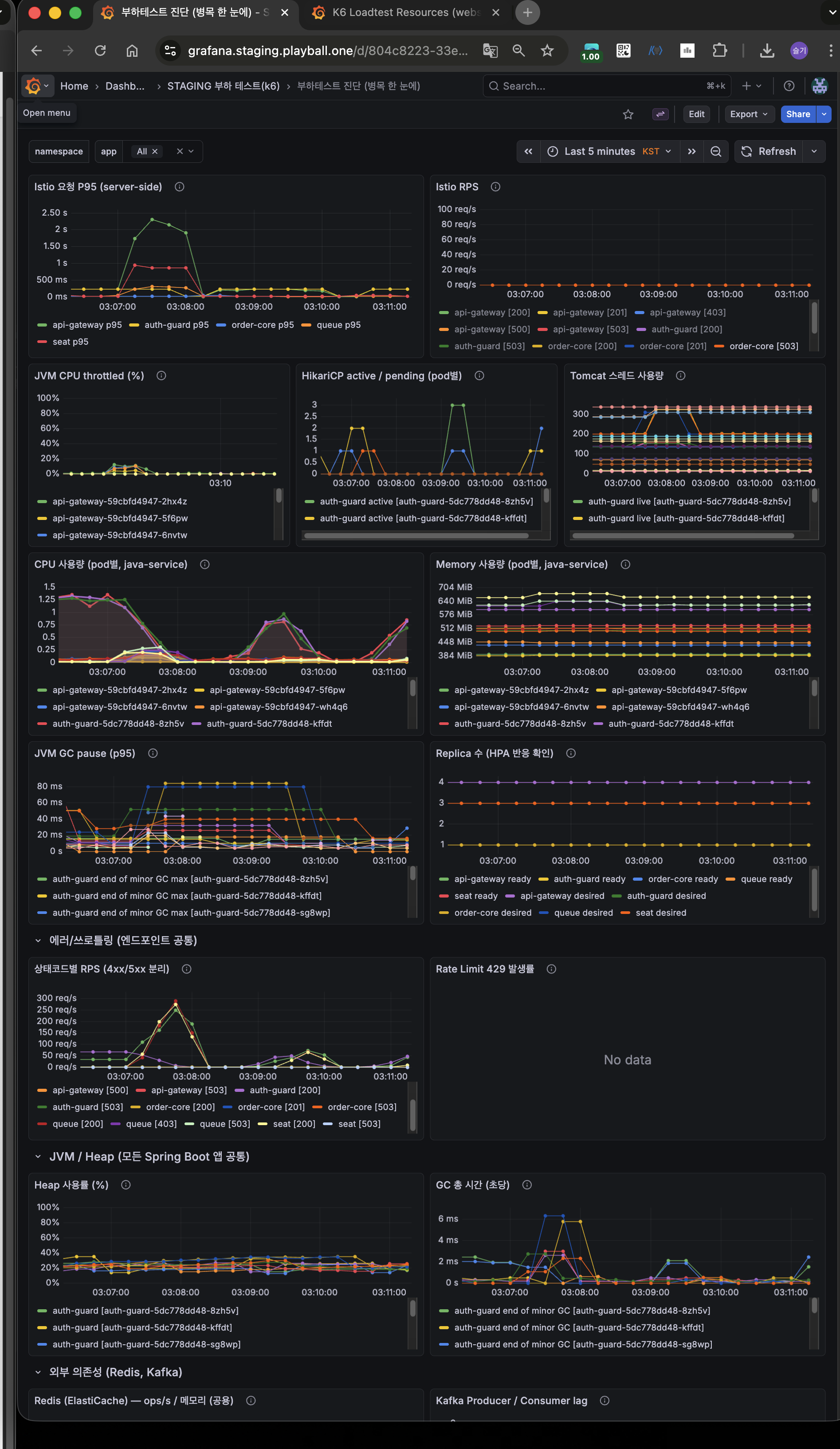

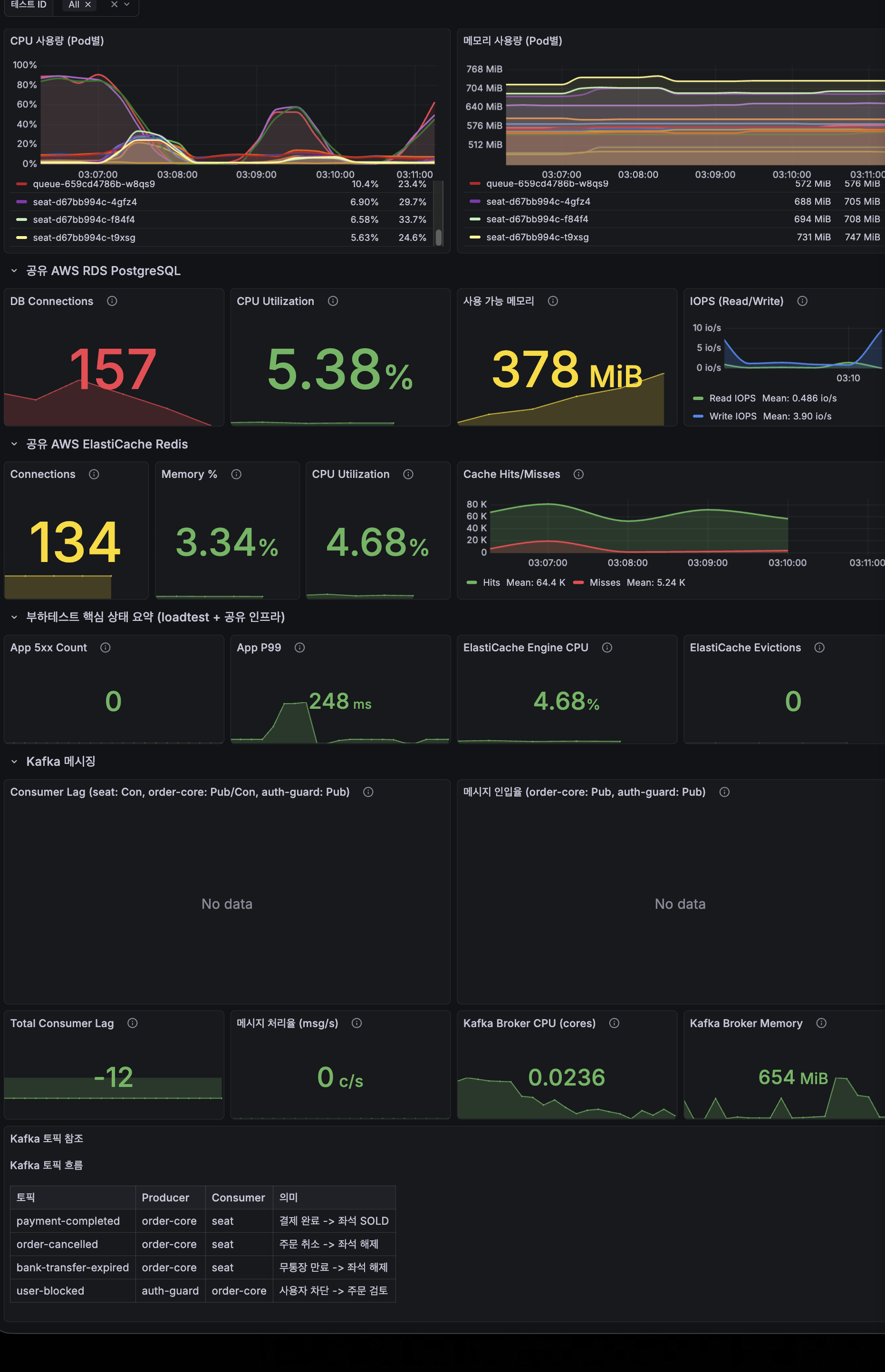

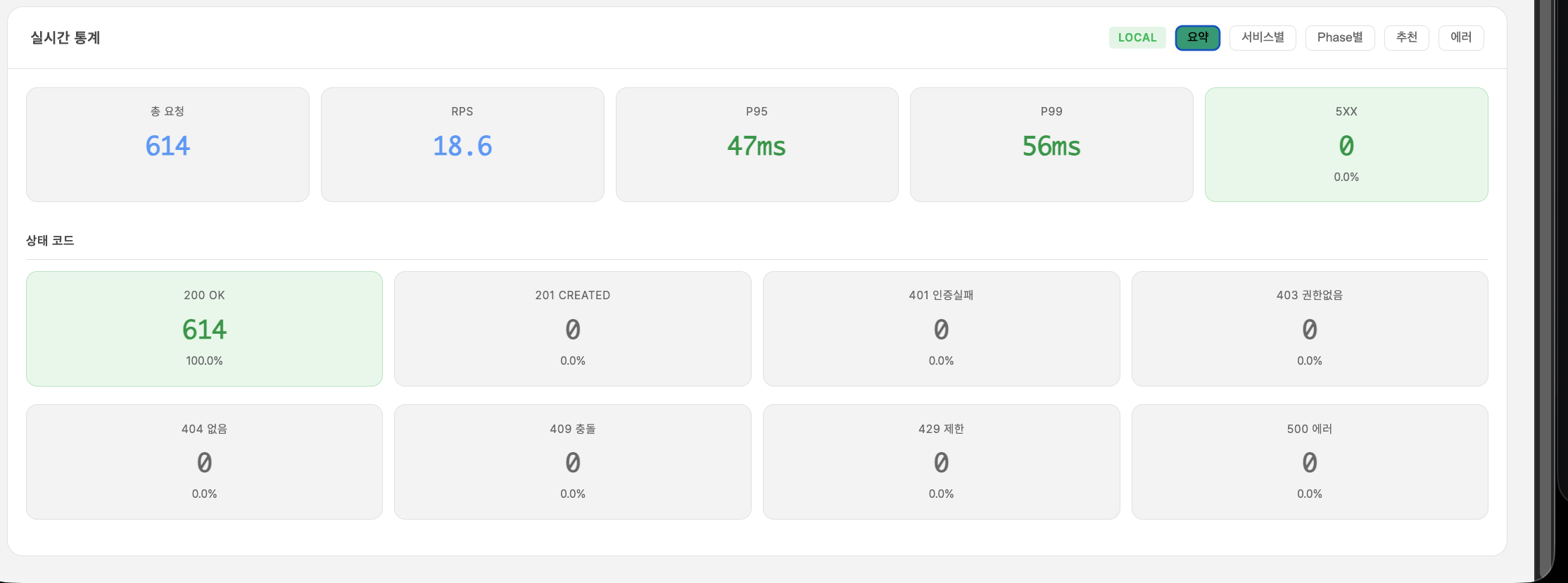

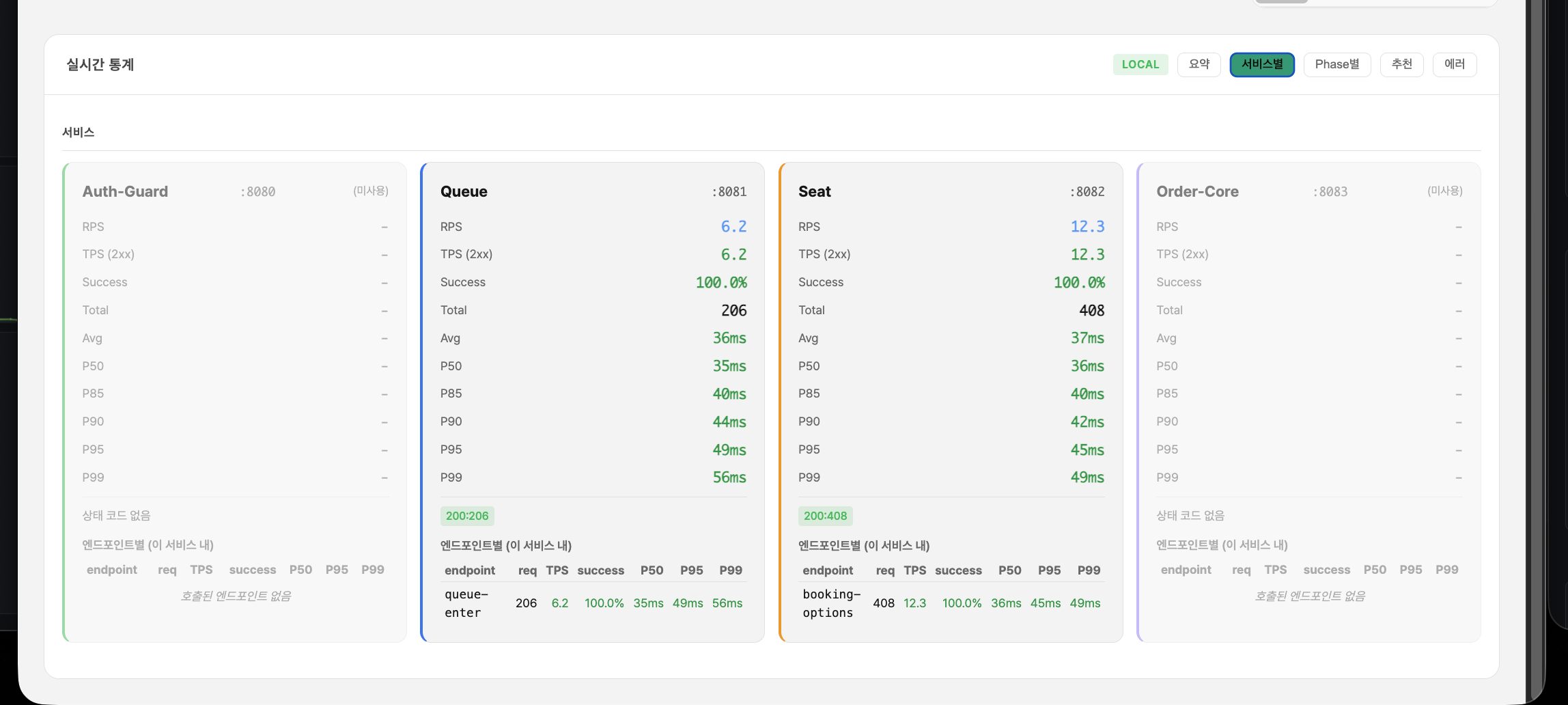

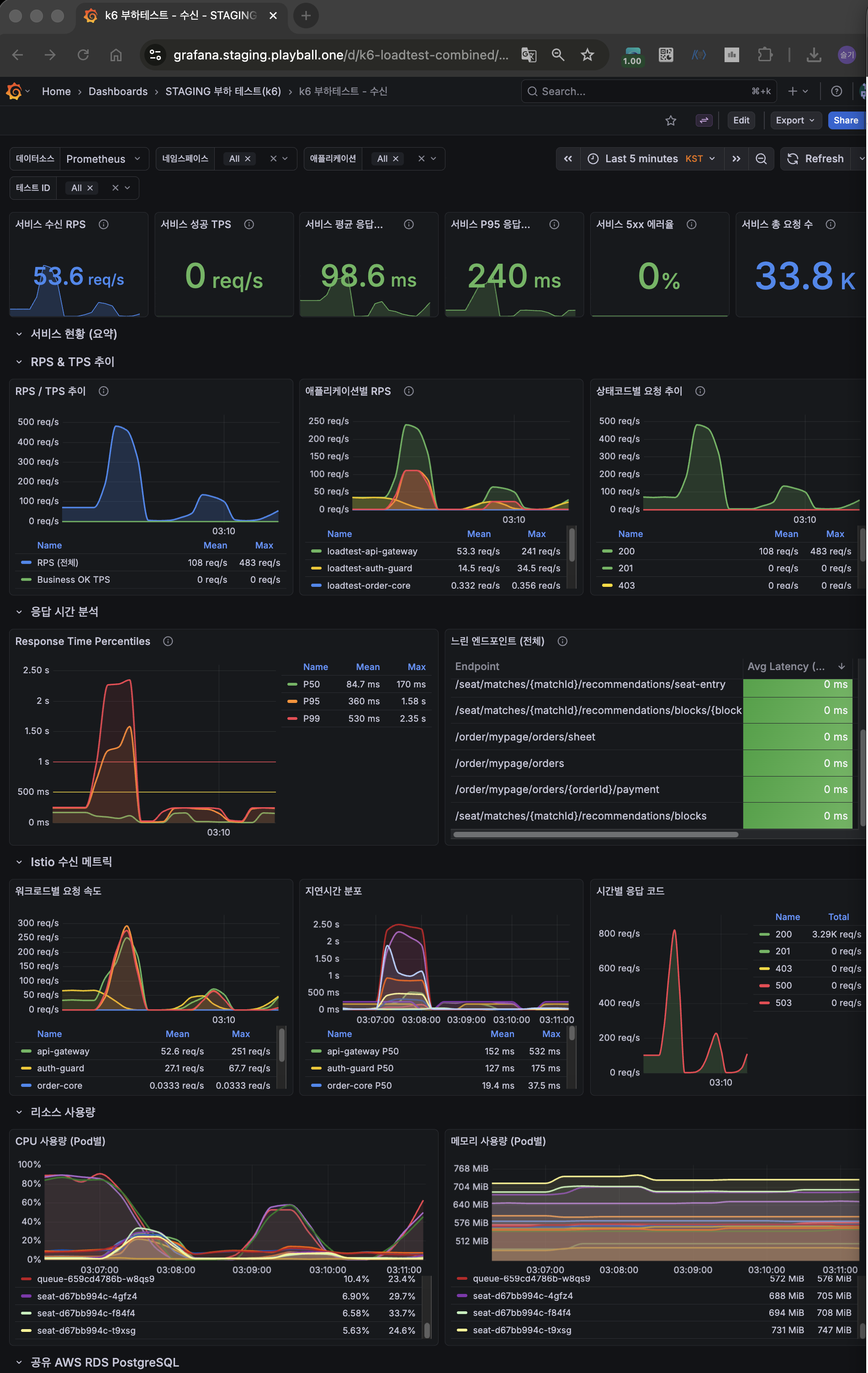

8-1. Queue Flow 1000 VU (폴더 18)

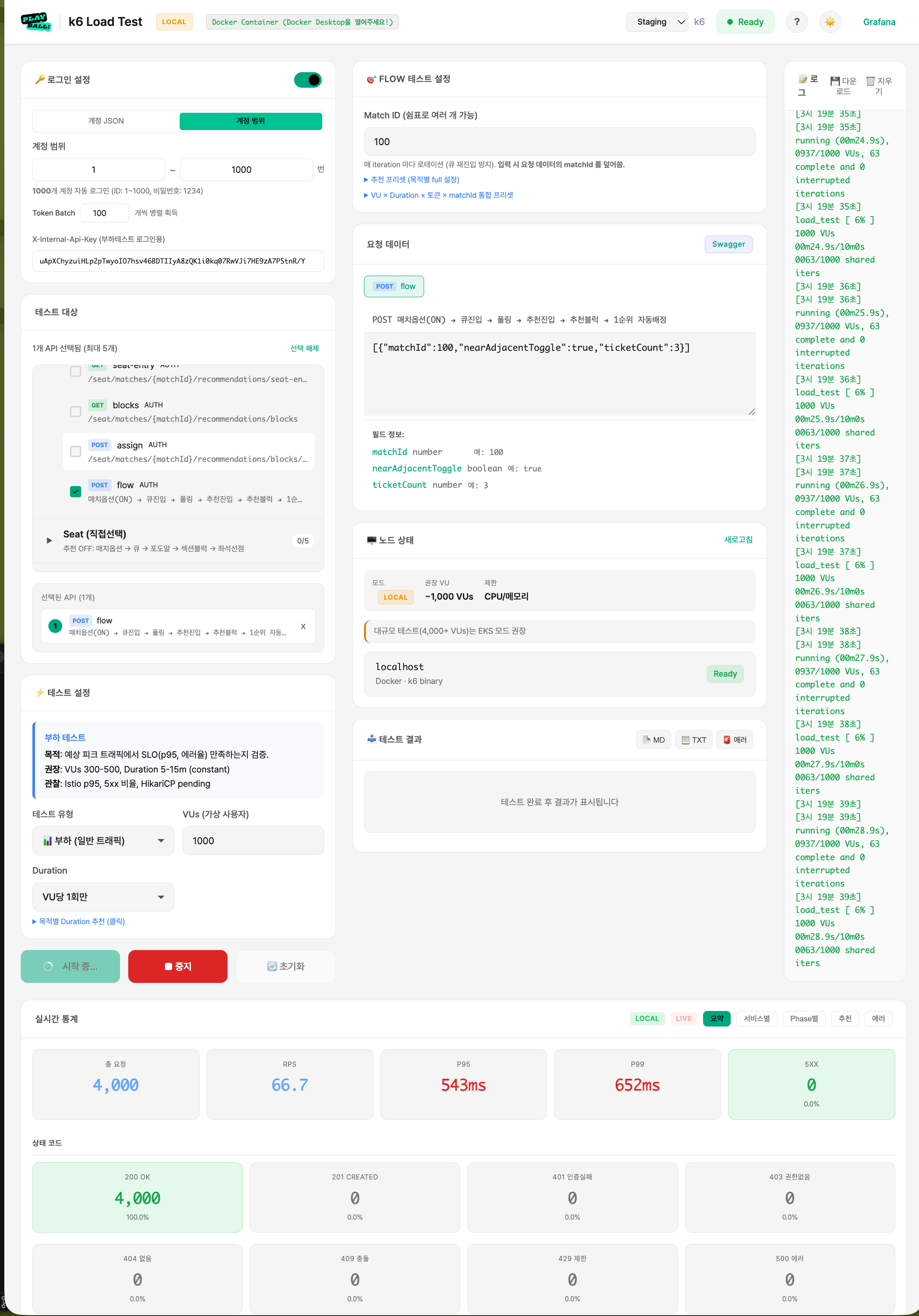

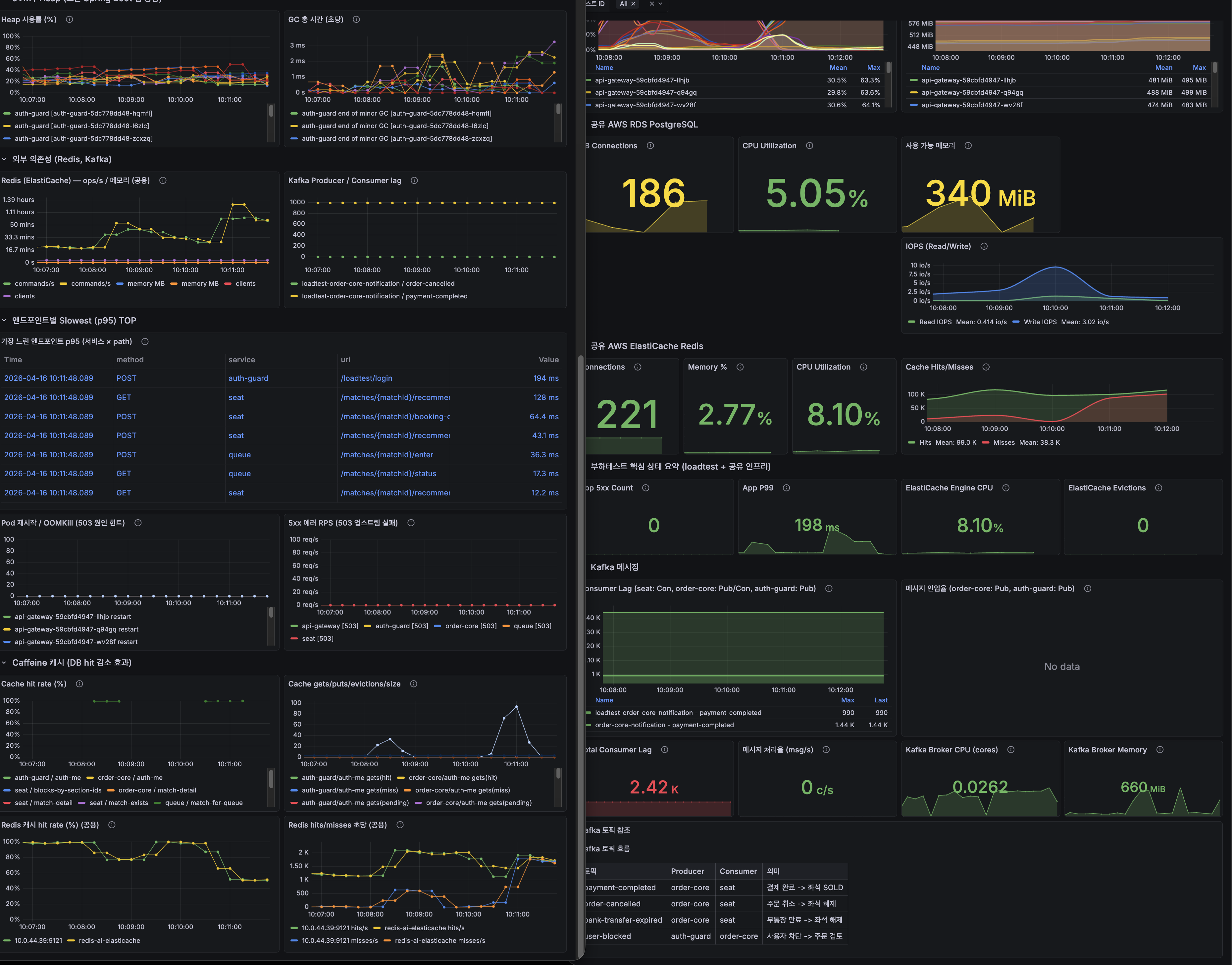

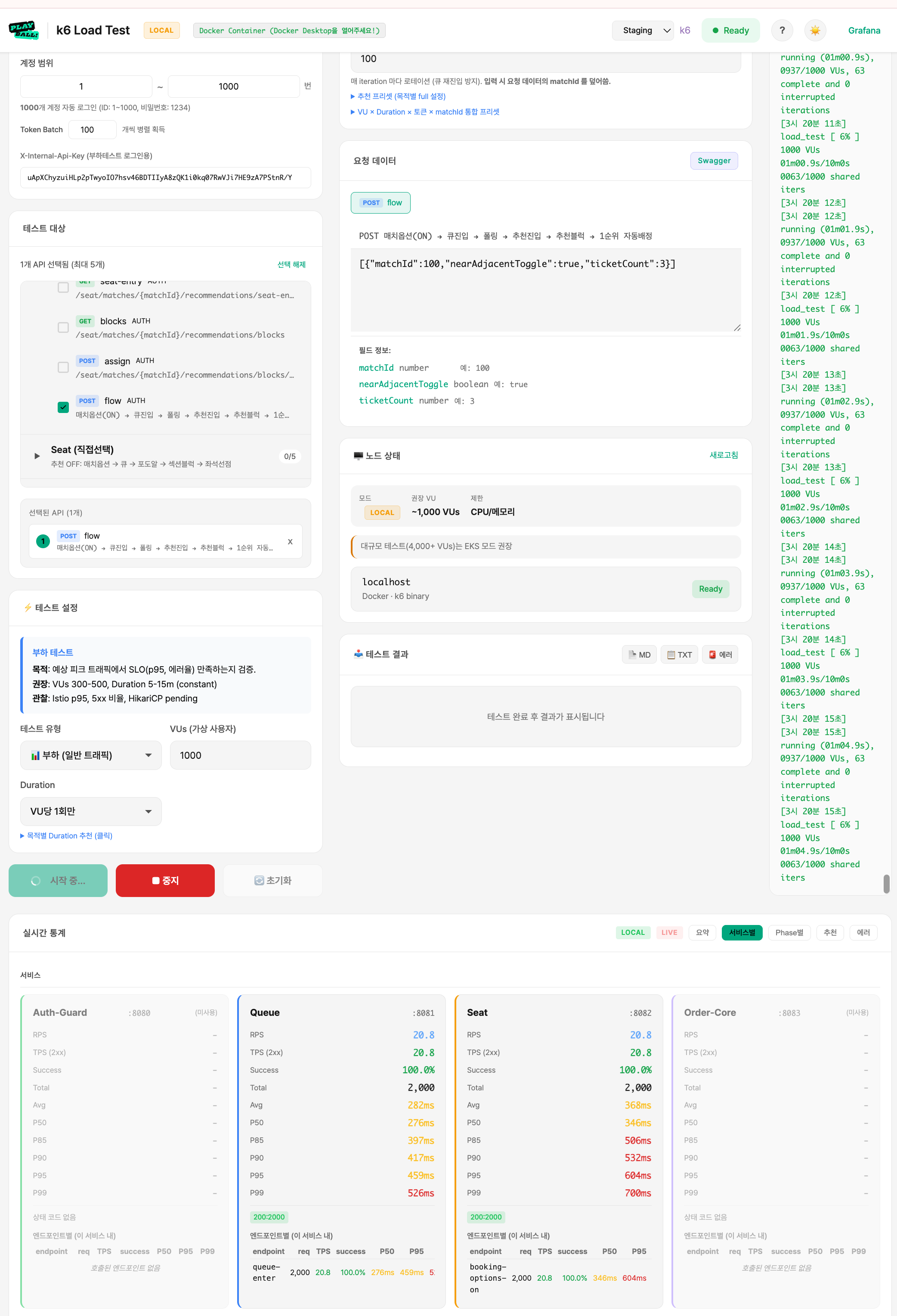

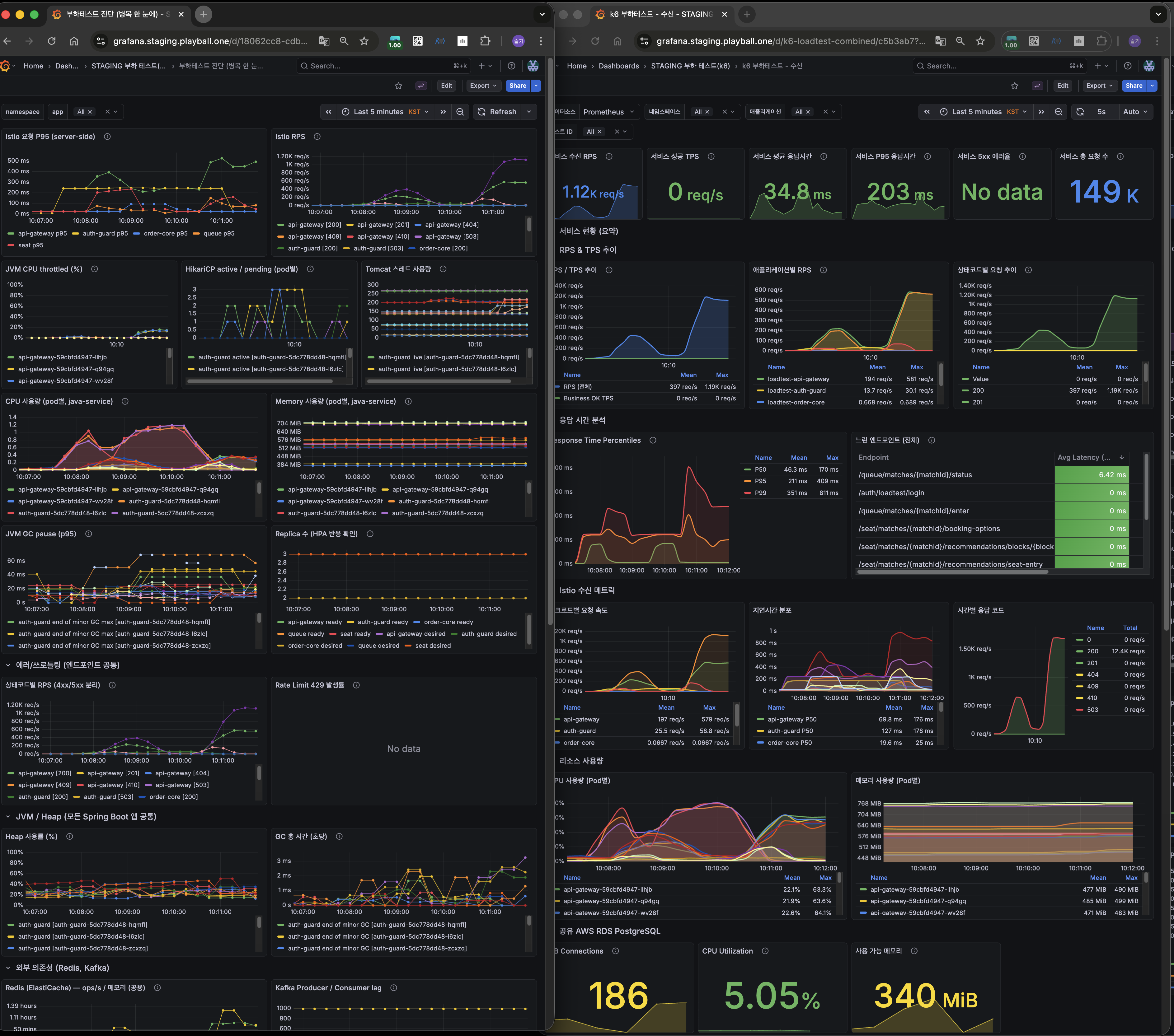

8-2. 추천 ON 1000명 (폴더 19)

수치: Seat Avg 368ms / P99 700ms / Queue Avg 282ms / P99 526ms / 에러 0건

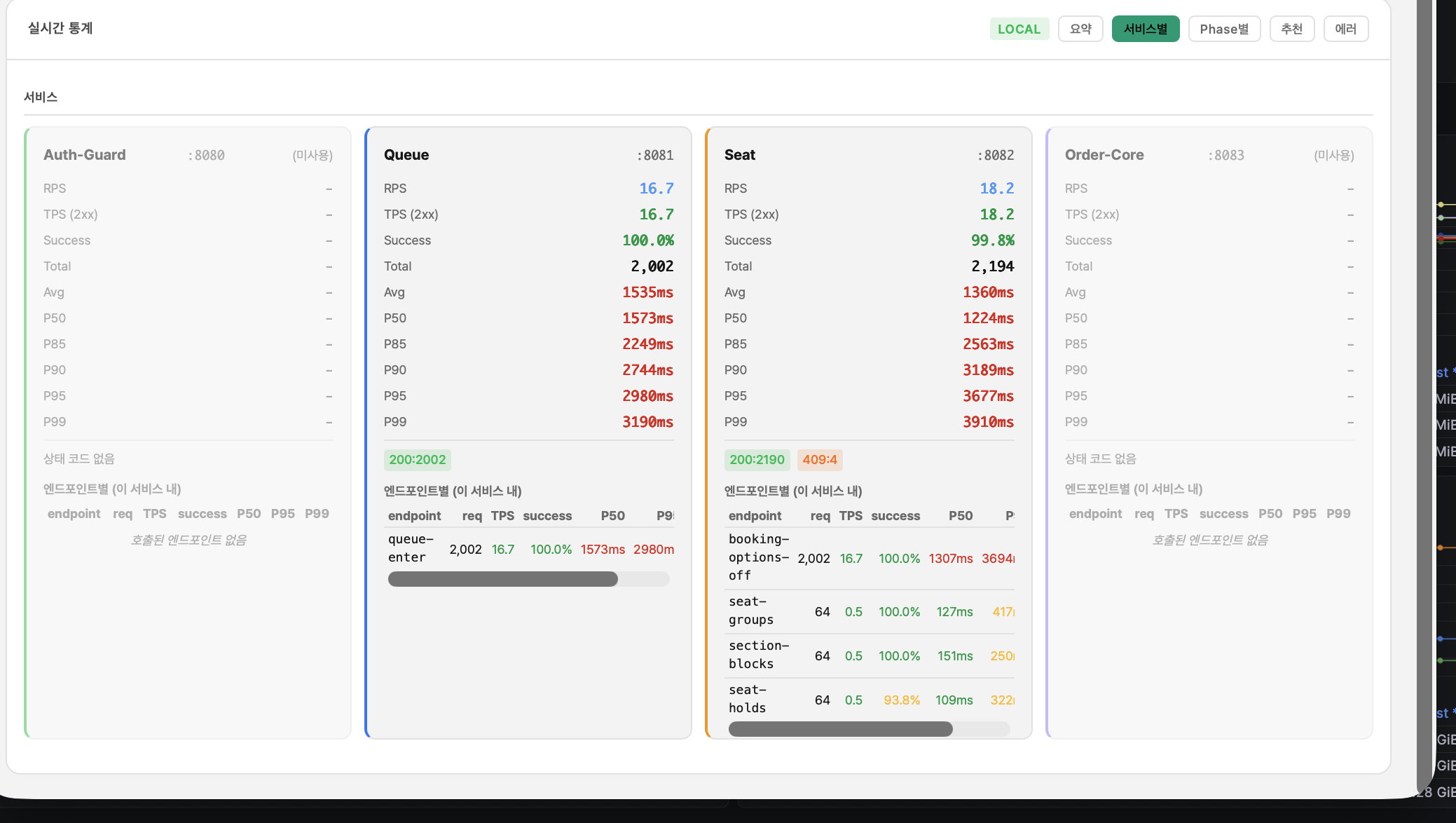

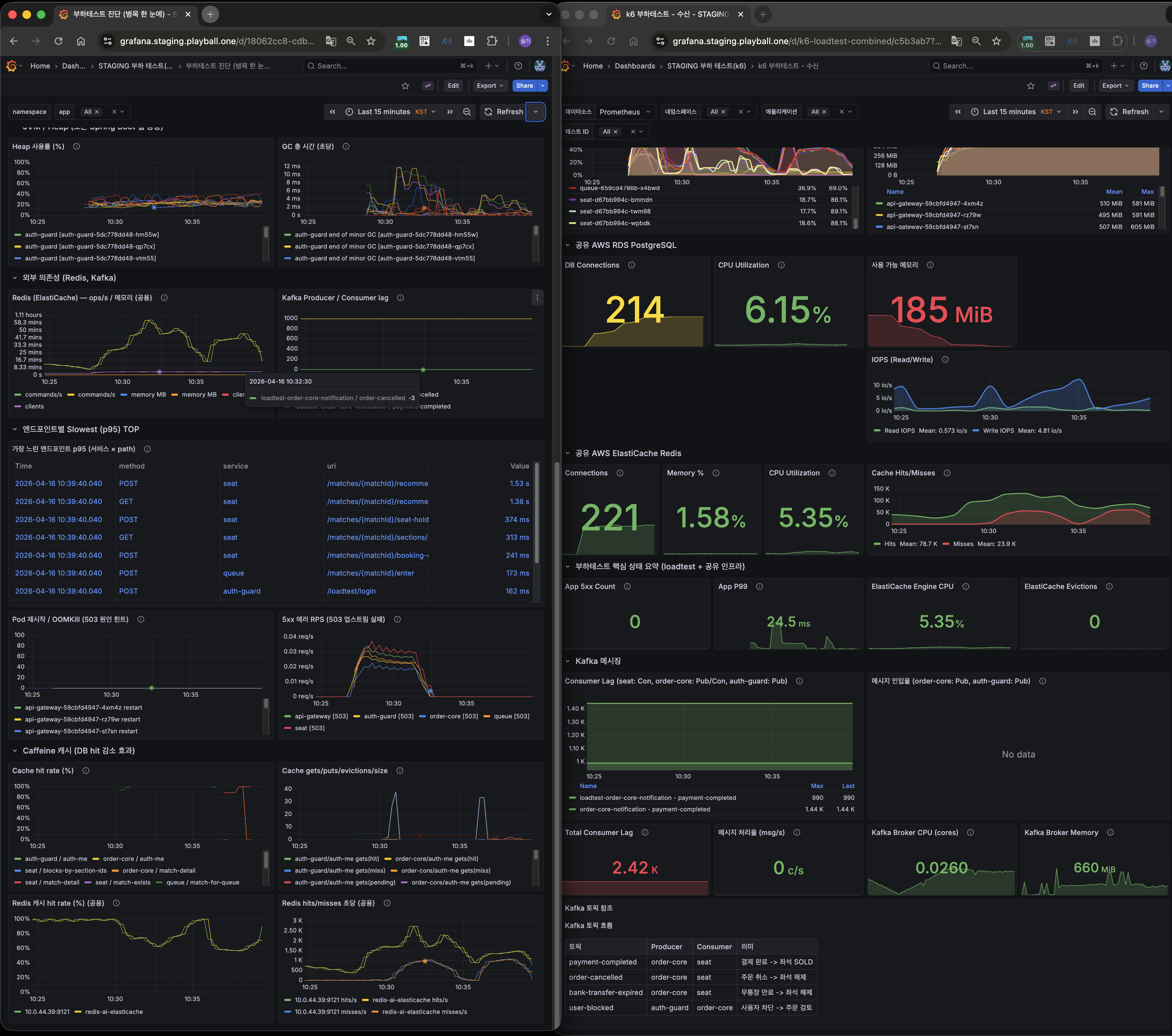

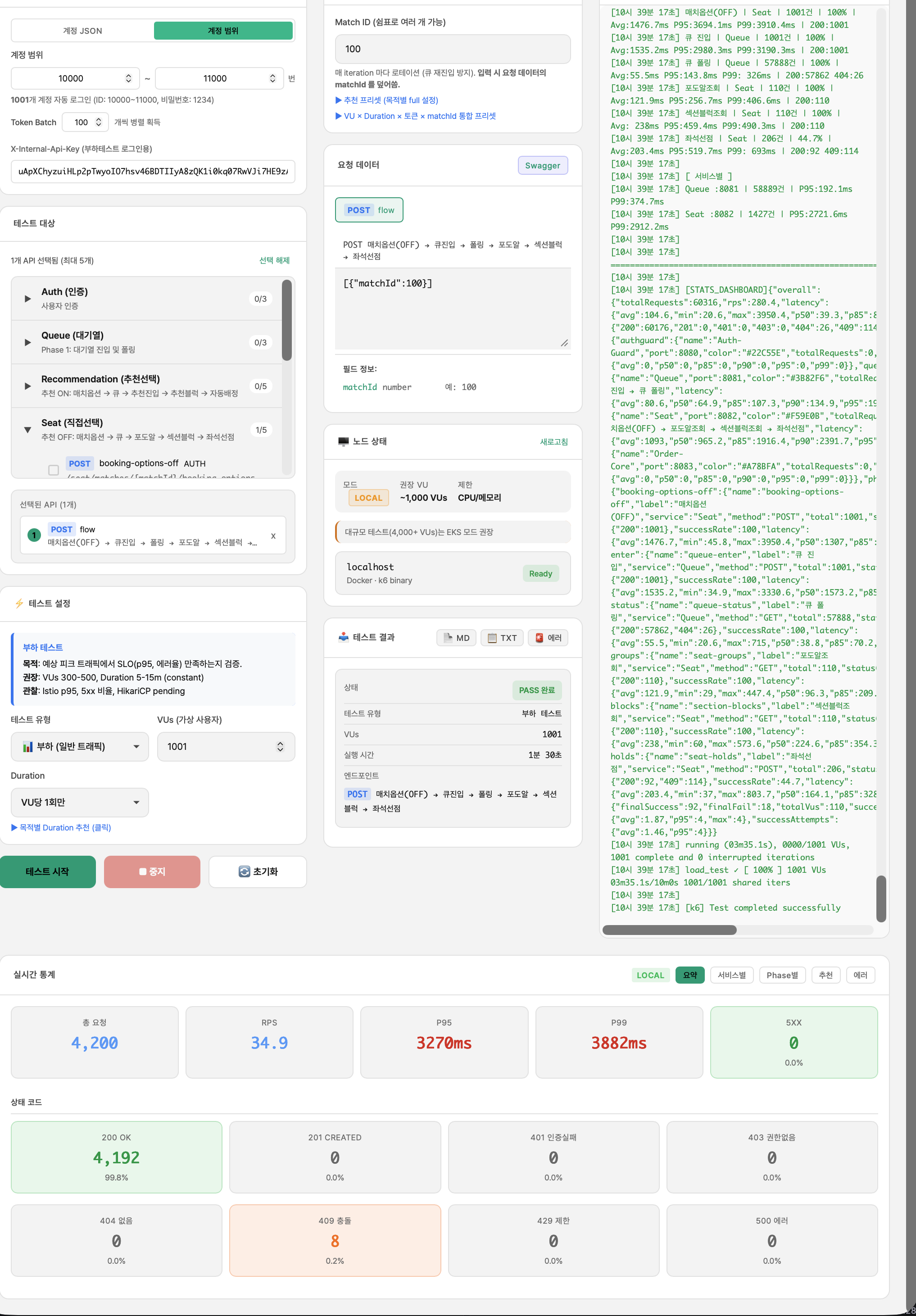

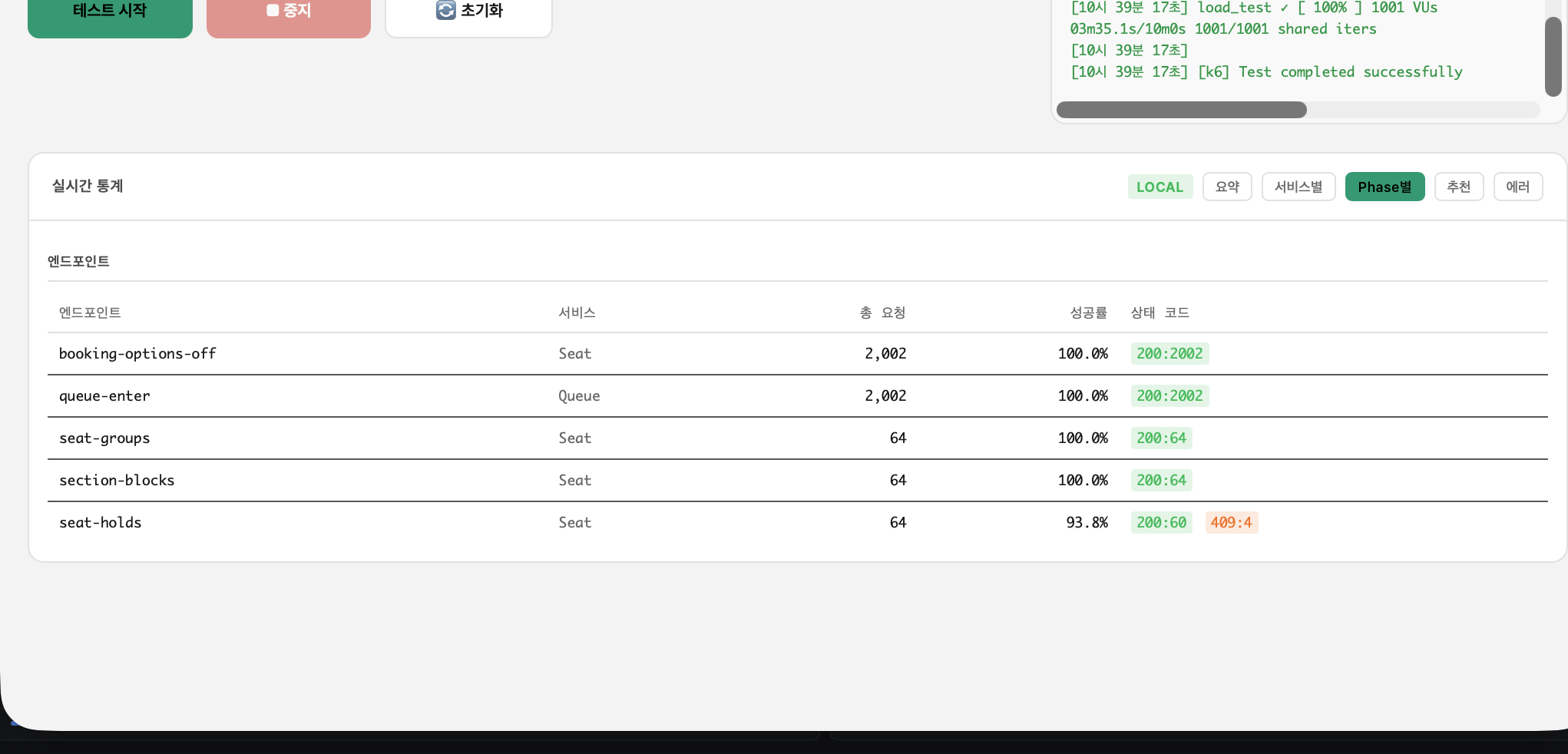

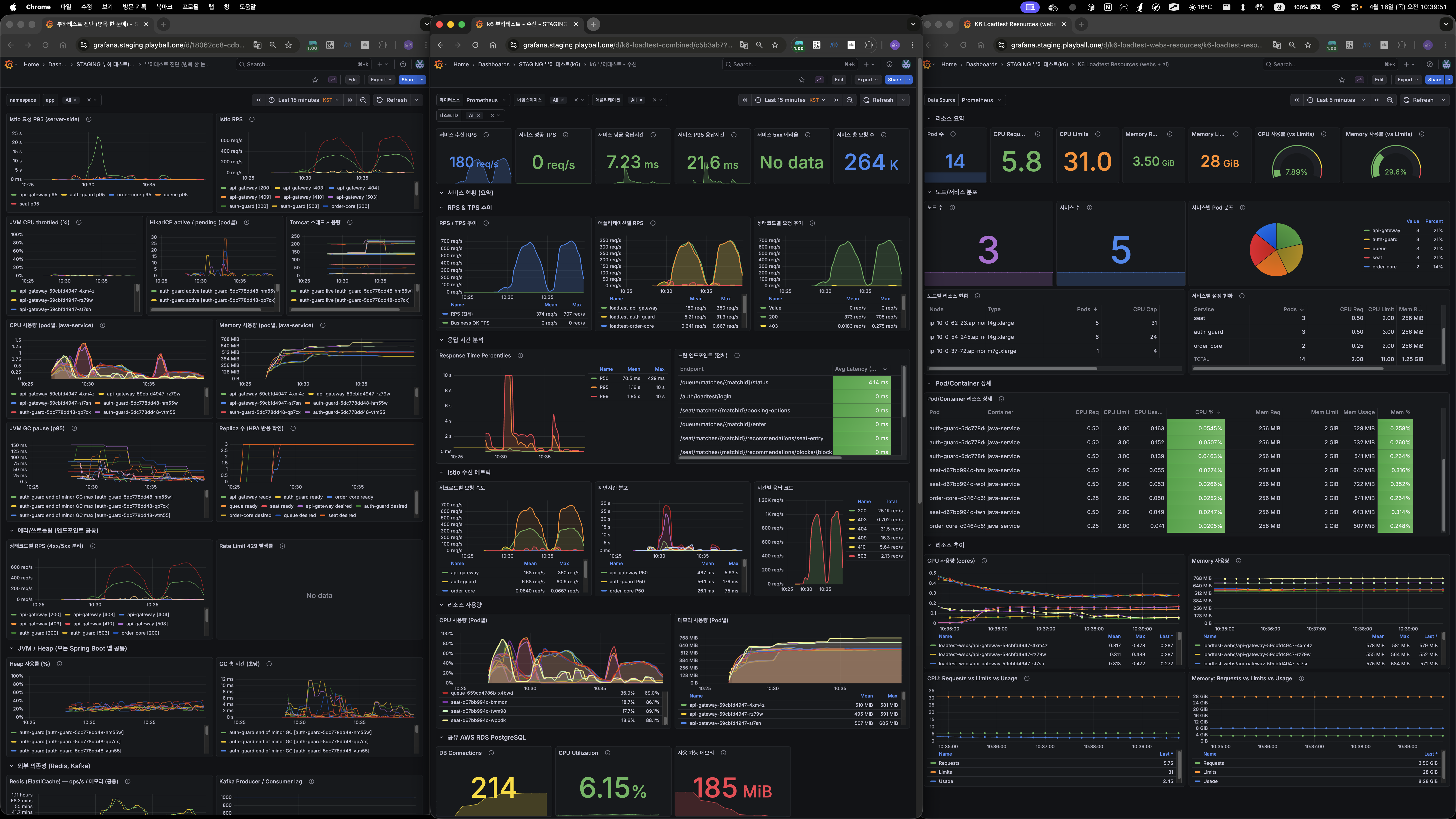

8-3. 추천 OFF 포도알 Flow 1000명 (폴더 20)

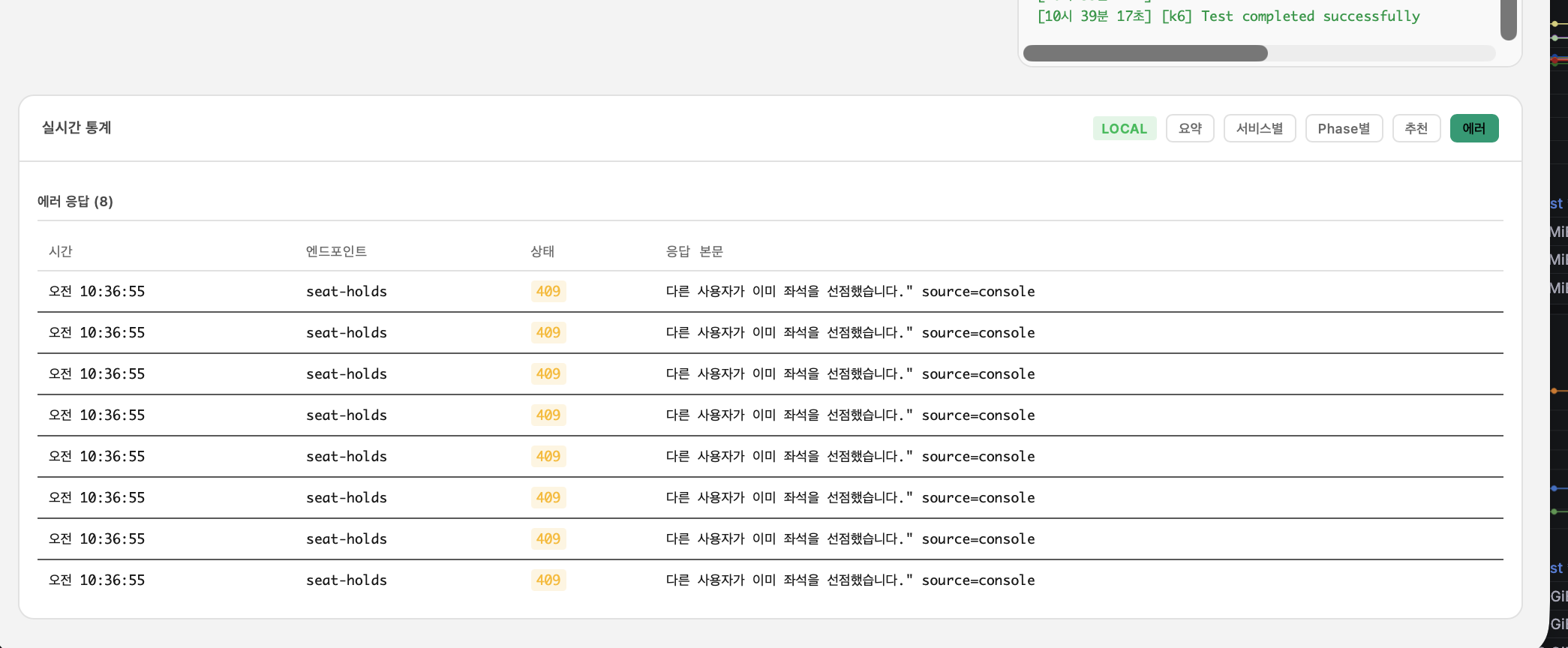

수치: 좌석 Hold 최종 성공률 83.6% / 이선좌(409) 114건은 정상 동시성 제어 결과

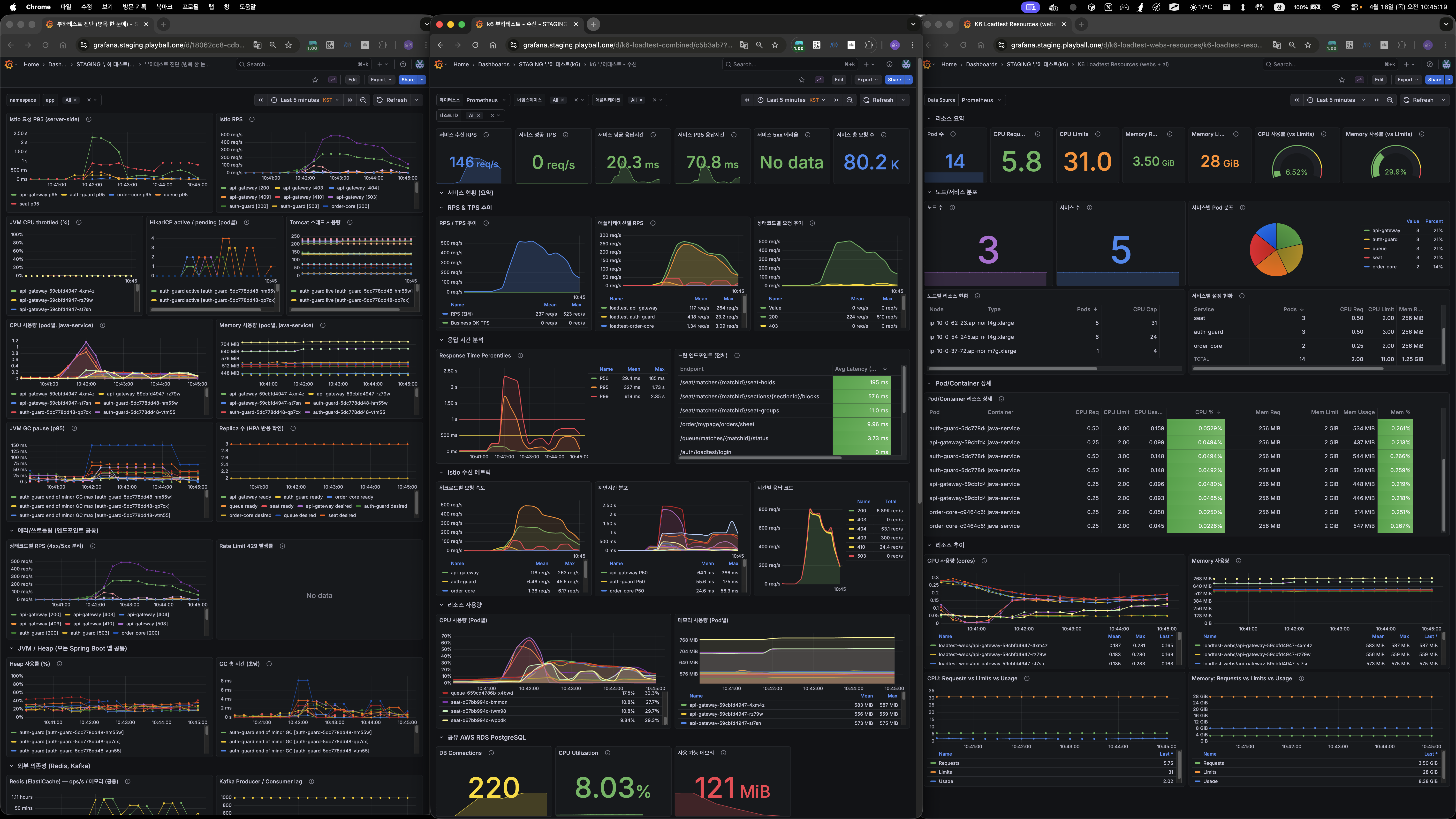

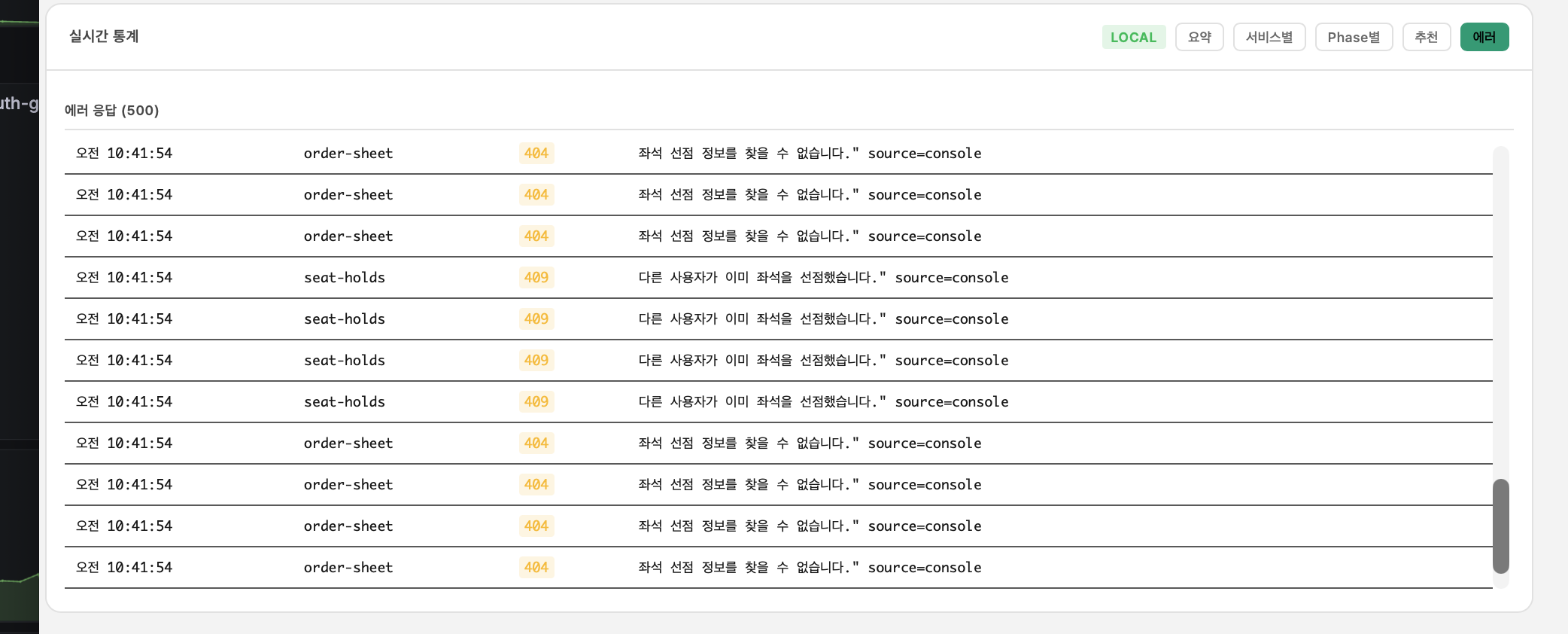

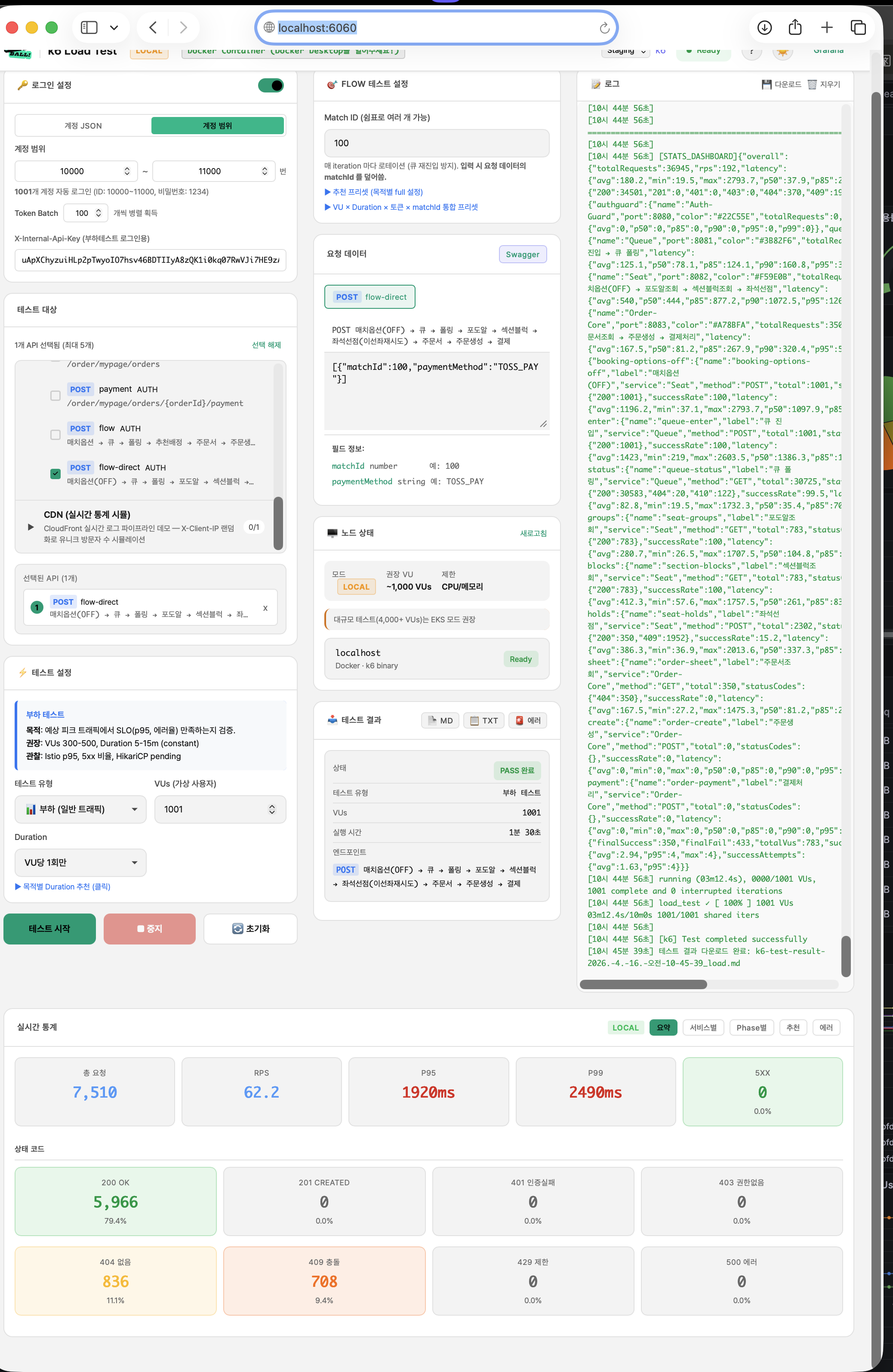

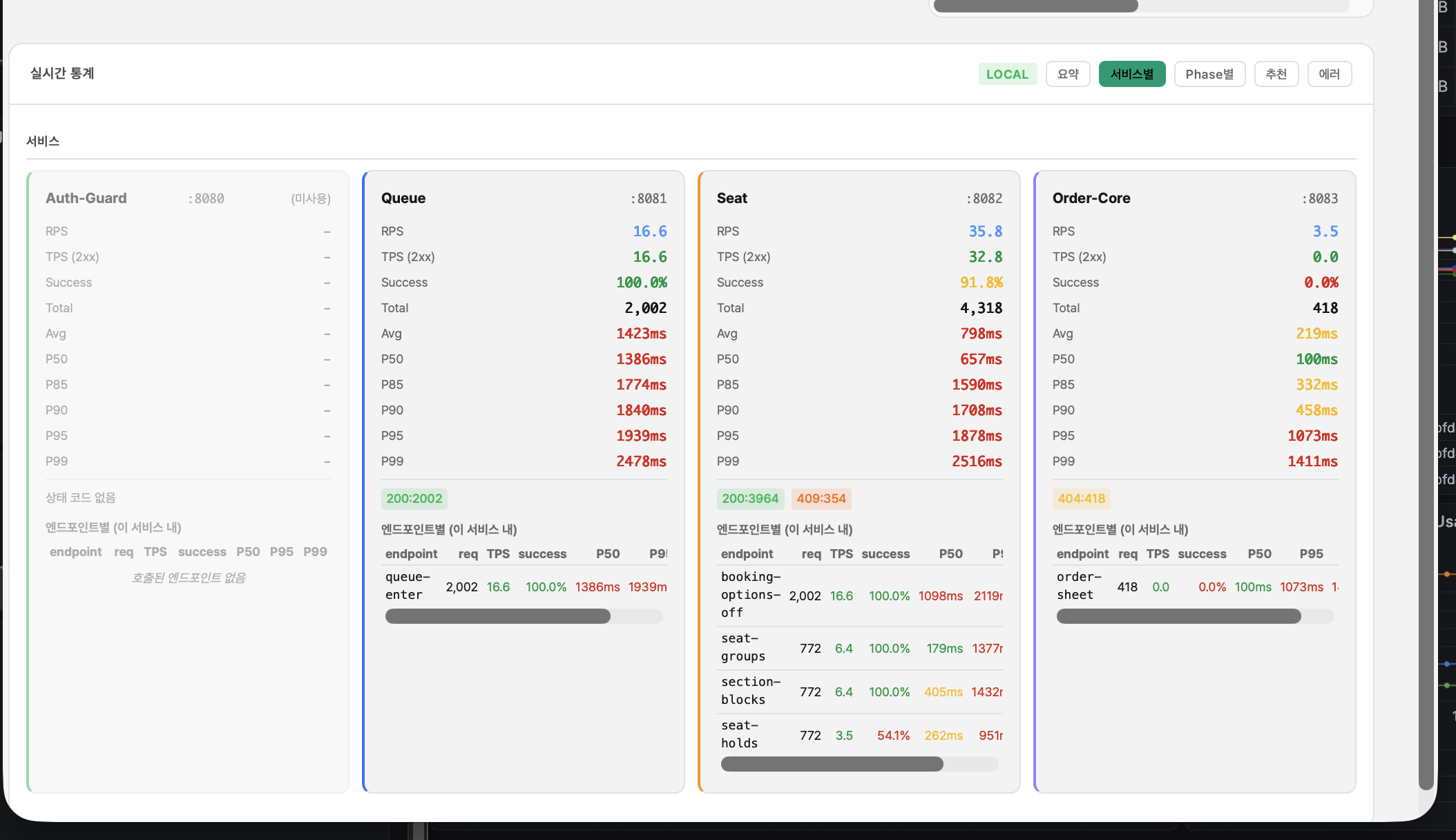

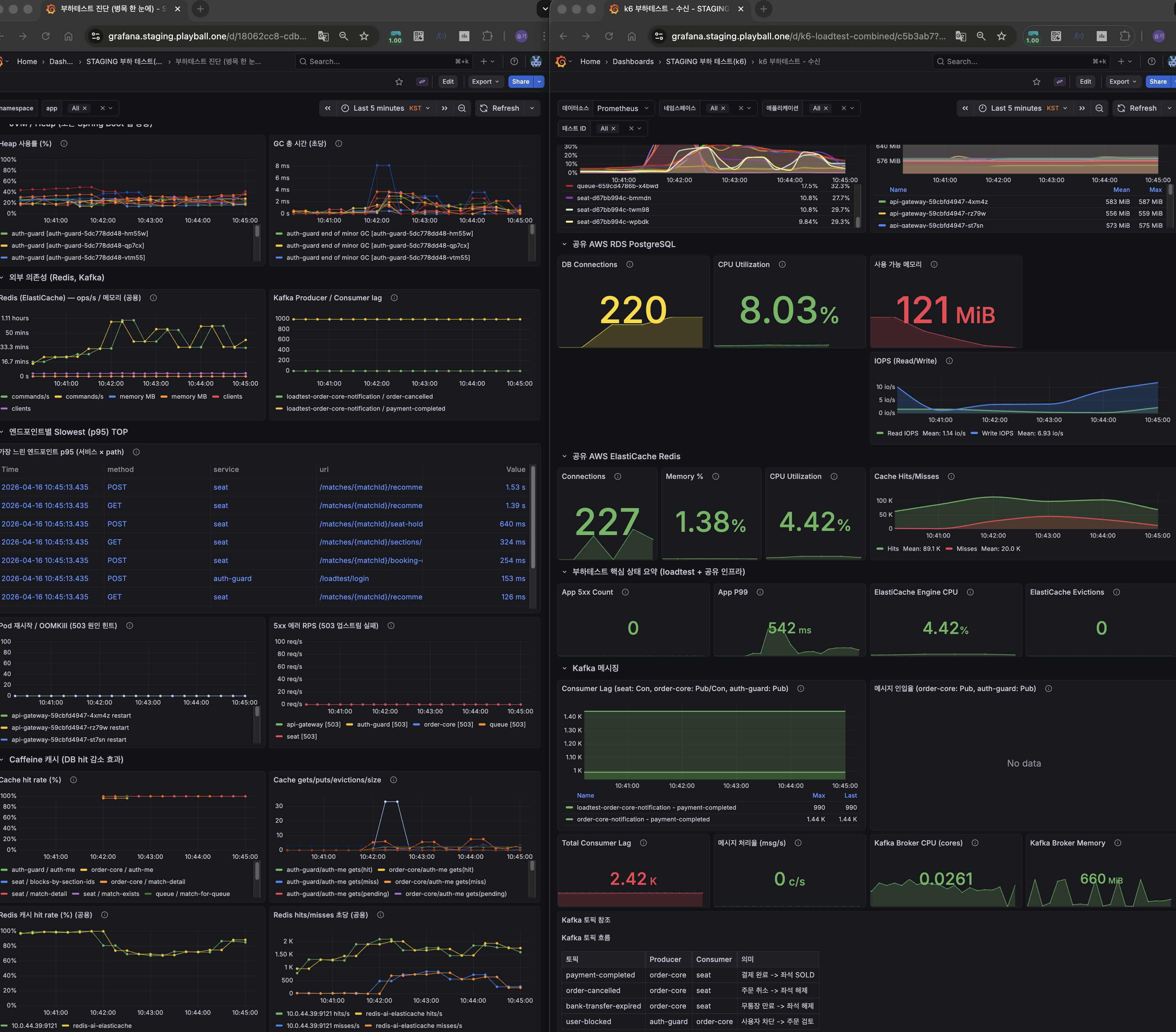

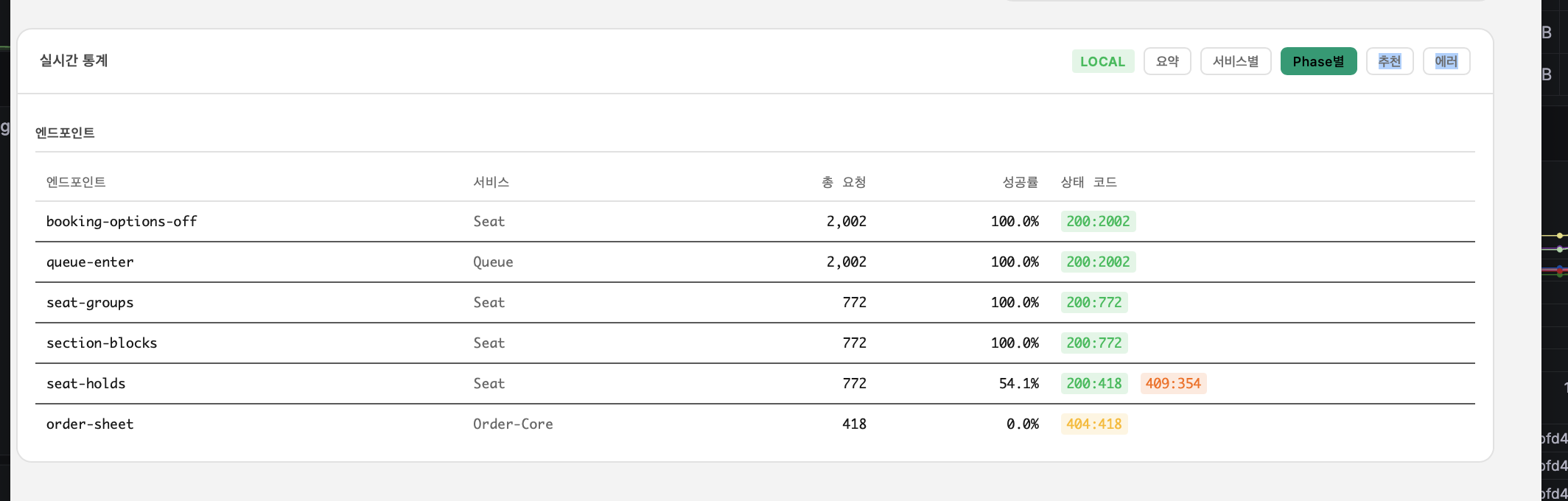

8-4. 추천 OFF + Order E2E 1000명 (폴더 21) — 한계 확인

수치: 좌석 Hold 성공률 44.7% — 주문/결제 체인에서 좌석 고갈. 이선좌 1,952건 / VU당 평균 시도 2.94회 / 주문서 조회 350건 모두 404.현 인프라의 1000 VU E2E 한계를 정직하게 드러냄.

9. 최종 Before / After 정량 비교표

Queue Flow (booking-options + queue-enter) @ 1000 VU

엔드투엔드 E2E (9단계 Full Flow)

3,000 VU 스트레스 (Phase 0 vs 현재)

3,000 VU 재테스트는 아직 진행되지 않음. 1,000 VU 결과에서 E2E 70% 개선을 감안하면 같은 비율의 개선이 예상됩니다.

10. 절감 효과

이미지 원본 위치 (총 68장 이상)

• 폴더 01: 1장 / 02: 3장 / 03: 2장
• 폴더 04: 2장 / 05: 1장 / 06: 2장
• 폴더 07: 3장 / 08: 2장 / 09: 4장
• 폴더 10: 4장 / 11: 5장 / 12: 6장
• 폴더 13: 2장 / 14: 3장 / 15: 6장
• 폴더 17: 1장
• 폴더 18: 6장 / 19: 4장 / 20: 6장 / 21: 6장

총 68장 이상의 캡쳐 이미지와 각 단계별 k6 결과 마크다운이 부하테스트 진행 과정의 증거로 남아 있습니다.
